紫外透射光谱仪机械电气集成结构设计

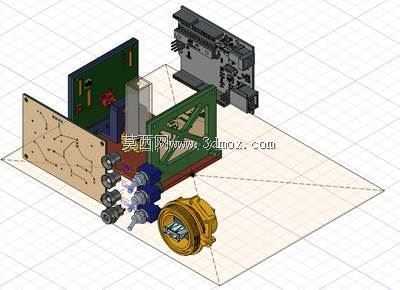

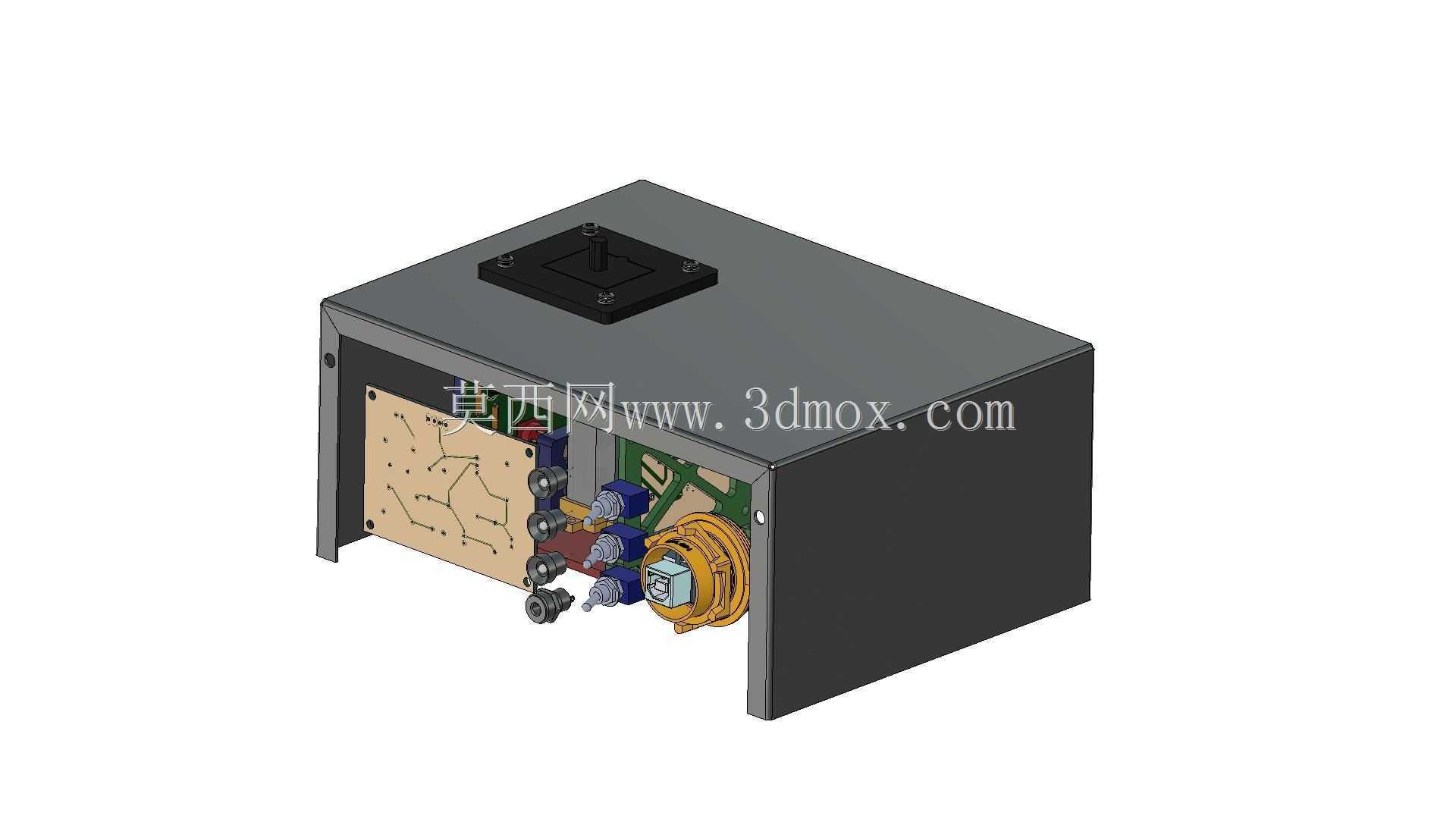

　　这款紫外透射光谱仪的结构设计，核心围绕实验室及工业现场的物质成分定性定量检测场景展开，可覆盖水质污染物检测、食品添加剂残留筛查、材料光学透射率表征、生物医药样本成分分析等多类应用场景，设备运行时可通过发射特定波段紫外光穿透待测样本，捕捉透射光的光谱特征完成数据采集与分析，为检测环节提供稳定的硬件支撑。从结构布局来看，整体采用金属板材折弯成型的封闭式机箱作为承载主体，机箱侧壁预留了标准紧固件安装孔位，可直接适配常规实验室检测台架的安装固定需求，机箱内部做了分层分区规划，将光路传输组件、电气控制板卡、供电模块做物理分隔，避免电气元件运行时的电磁干扰对光路信号采集精度造成影响，同时各分区之间预留了走线槽位，强弱电线路分开布设，

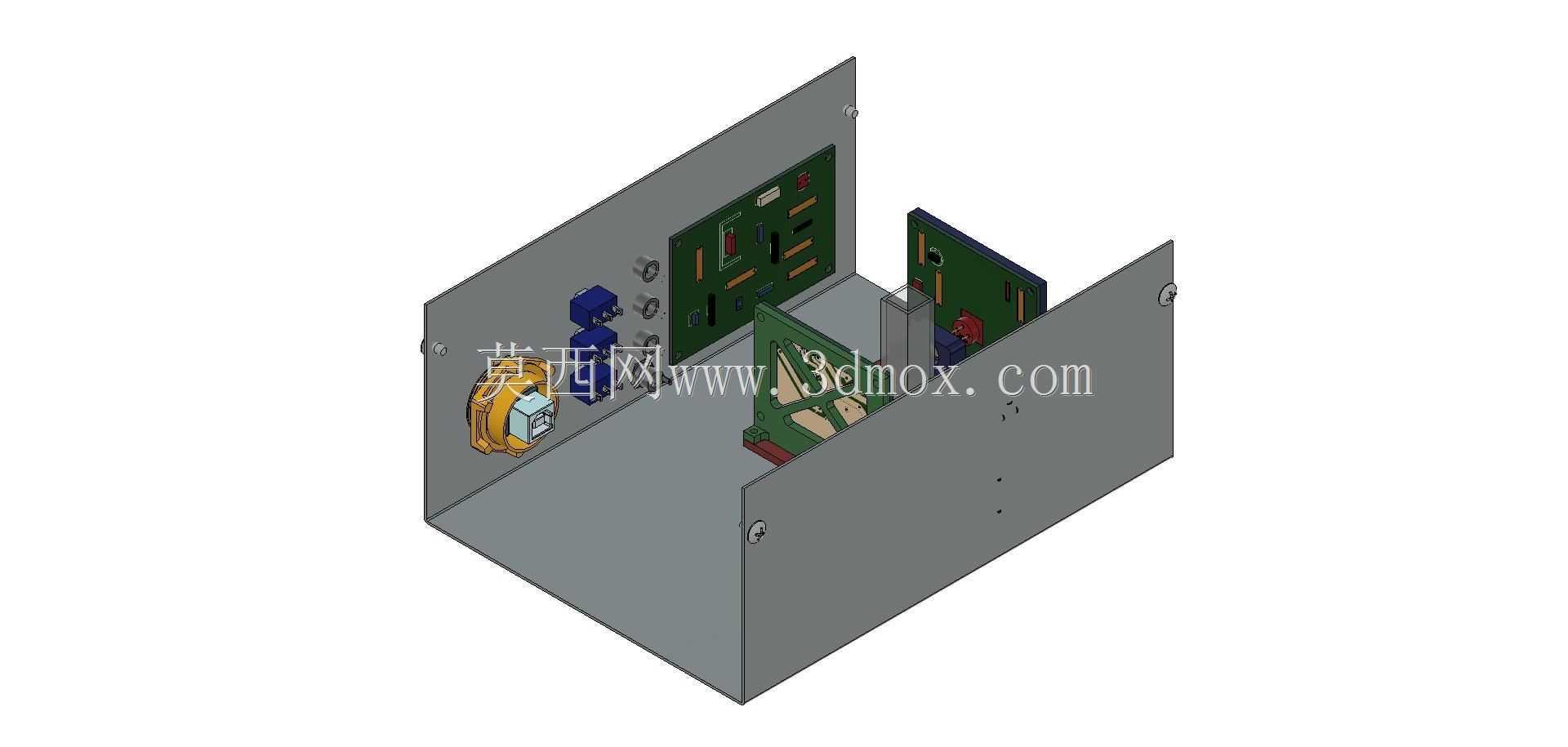

　　既方便生产环节的装配接线，也能降低后期运维时的线路排查难度。设计过程中优先考虑了光路组件的安装基准精度，所有光学元件的安装座都统一以机箱底板的加工基准面作为定位参考，安装座上设计了可微调的腰型孔结构，装配时可根据光路校准需求微调元件的位置与角度，保证紫外光的传输路径完全贴合设计光路，减少光能量损耗。电气控制板卡采用侧装式固定在机箱内侧壁，板卡与侧壁之间预留了足够的散热间隙，避免长时间运行时热量堆积导致元件性能漂移，板卡接口端对应机箱侧壁的开孔位置，外部接线时无需打开机箱即可完成电源、数据传输线路的插拔操作。机箱的开合结构采用可拆卸式侧盖板设计，盖板与主体通过快拆螺丝连接，日常更换滤光片、校准光路等维护操作无需完全拆解设备，

　　仅需拆下对应侧的盖板即可接触到内部组件。考虑到设备运行时的稳定性需求，机箱底部设计了可调节的支撑脚，可根据放置台面的平整度调整支撑高度，保证设备整体处于水平状态，避免光路因设备倾斜出现偏移。在安装边界的设计上，整体外形尺寸适配常规实验室操作台的摆放空间，不会占用过多台面面积，同时机箱背部预留了壁挂安装的孔位，可根据使用场景需求选择台置或者壁挂两种安装方式。内部组件的排布充分考虑了配重平衡，重量较大的供电模块布置在机箱底部靠近重心的位置，降低设备整体的重心高度，减少外部震动对检测精度的影响。光路传输通道做了遮光处理，所有接缝位置都设计了遮光挡边，避免环境杂光进入光路通道干扰检测结果，同时机箱内壁做了哑光发黑处理，

　　减少内部光线的漫反射对信号采集的干扰。电气部分的接线端子都采用了防呆设计，不同功能的接口做了差异化的结构设计，避免装配或者运维时出现插错线路的问题，板卡上的发热元件位置对应机箱侧壁的散热孔，通过自然对流即可满足散热需求，无需额外加装散热风扇，既降低了设备运行时的噪音，也避免风扇震动传递到光路组件影响检测稳定性。
