路虎卫士车型通风式前制动盘结构

　　这款通风式前制动盘是硬派越野车型前轮制动系统的核心摩擦承载部件，主要适配非承载式车身的越野车型前轮安装位，日常行驶中承担车辆减速、驻车制动过程中的全部摩擦载荷，尤其在越野场景下长距离下坡、频繁制动的工况中，可通过自身结构快速导出摩擦产生的热量，避免制动效能热衰减。从实际装车场景来看，该部件安装于前轮转向节的轮毂轴上，外侧与制动卡钳配合，卡钳的两片摩擦片从制动盘两侧夹紧盘面，通过摩擦力将车辆行驶的动能转化为热能散出，内侧与轮毂轴承、防尘罩等部件相邻，安装边界需严格匹配原车转向节的螺栓孔位分布、中心定位孔直径，以及轮毂端面的轴向间隙要求，避免装车后出现制动抖动、偏磨等问题。

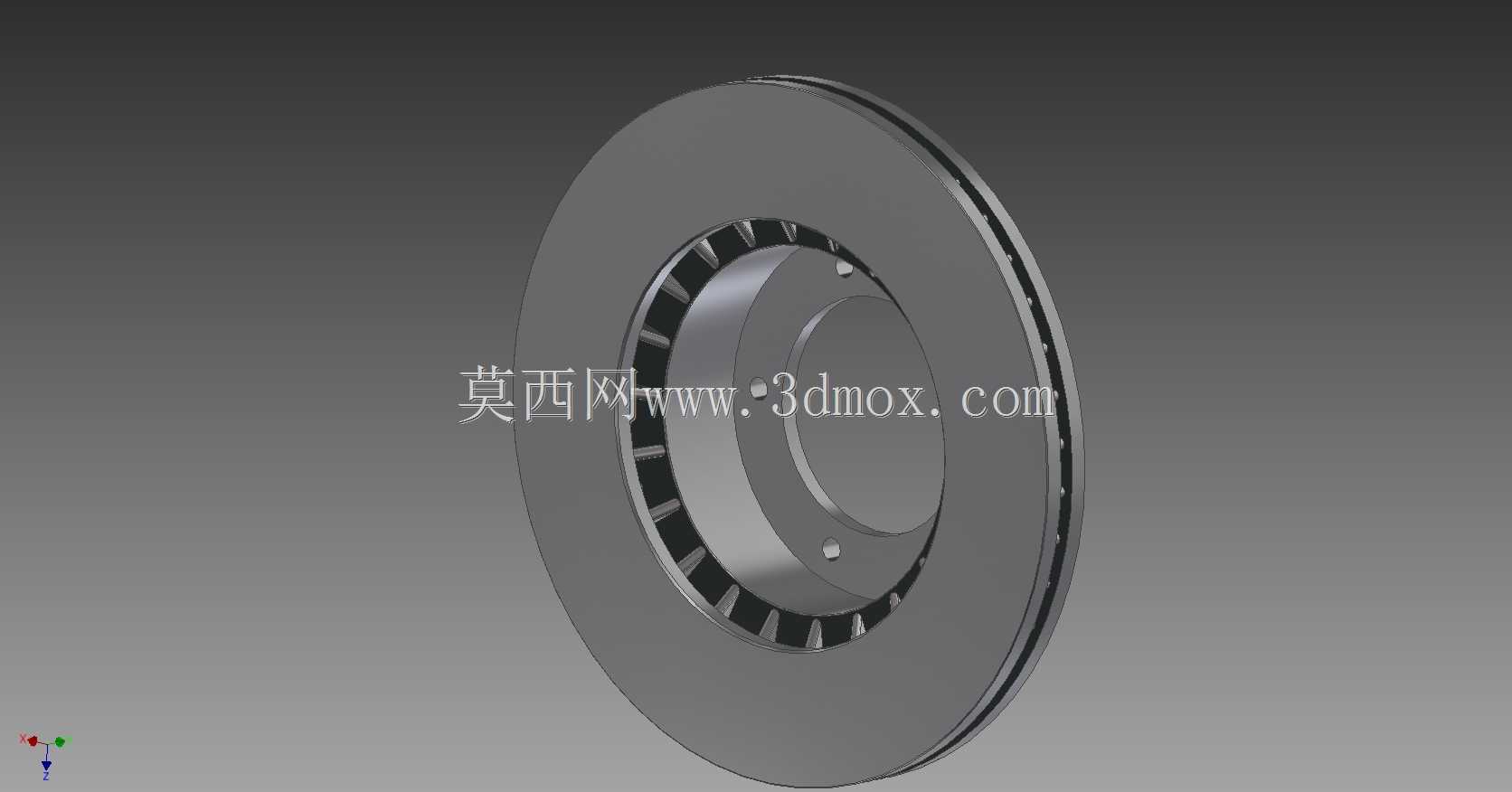

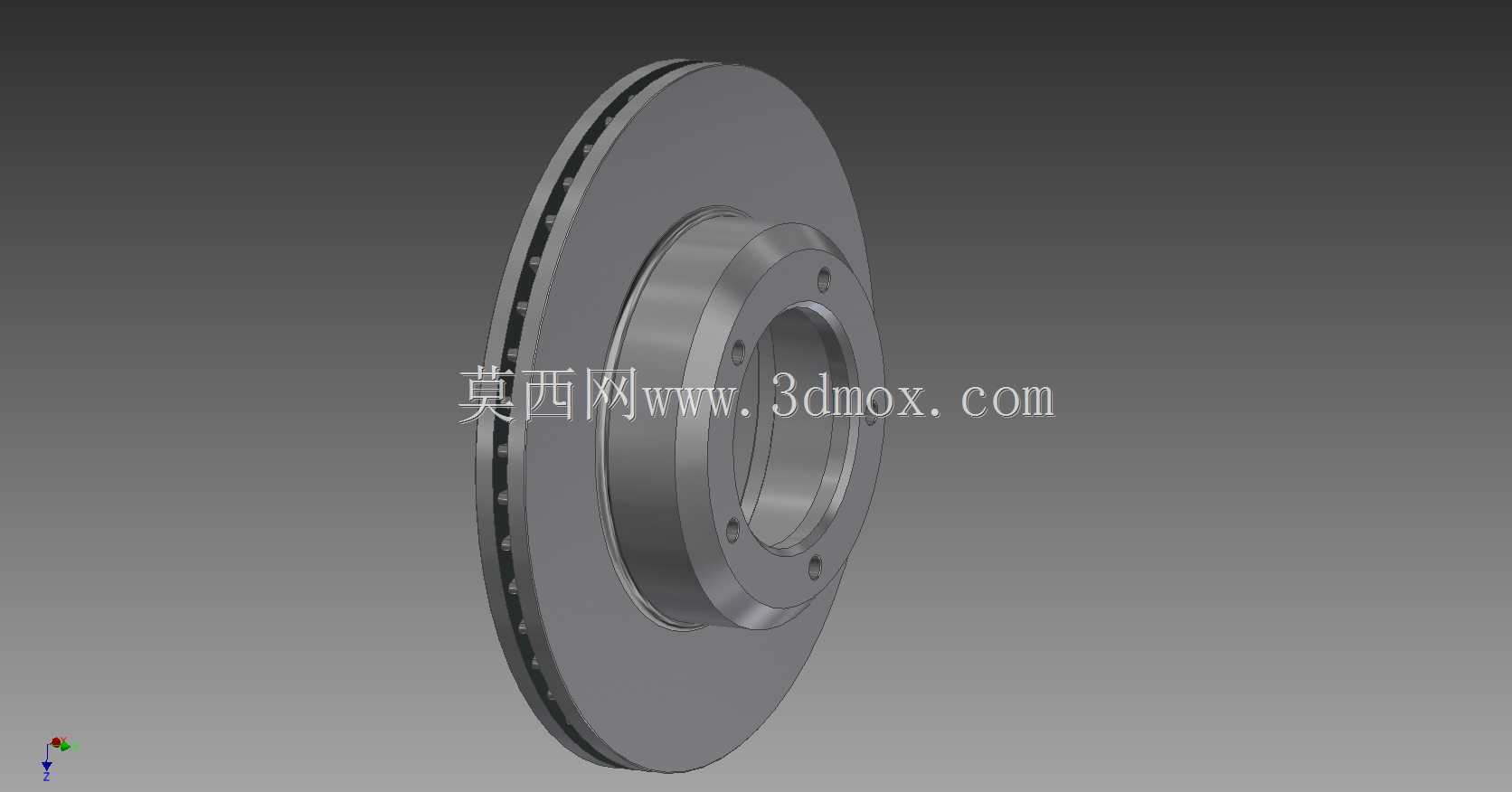

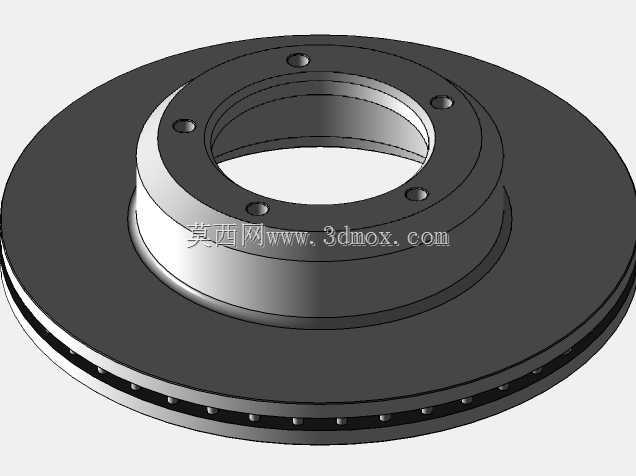

　　结构设计上采用双摩擦面中间带通风流道的分体式结构，两层面板之间通过均匀分布的径向散热筋连接，这些散热筋并非简单直筋结构，而是顺着车辆行驶时的车轮旋转方向设计有一定导风角度，车轮转动时可在两盘面之间形成主动的空气对流，将摩擦产生的高温快速带出盘体内部，相比实心制动盘，持续制动工况下的盘面温度可降低30%以上，能有效减少高温下摩擦片材料热衰退、盘面热变形开裂的风险。盘面的摩擦区域做了均匀的厚度公差控制，平面度、端面跳动量都控制在乘用车制动部件的通用精度范围内，避免制动时踏板出现抖动反馈；中心的定位凸台与轮毂中心孔采用间隙配合，保证安装时的同轴度，周围的固定螺栓孔位置度严格匹配原车轮毂的安装孔分布，无需额外改装即可直接对位安装。

　　从设计思路层面，这款制动盘充分考虑了硬派越野车的使用场景，相比普通城市SUV的前制动盘，其盘面厚度、散热筋的结构强度都做了针对性强化，能够承受越野场景下频繁的大制动力矩冲击，比如在泥泞路面、碎石路面紧急制动时，盘面受到的径向冲击力、摩擦面的局部载荷波动都比城市铺装路面更大，加厚的盘体结构、更高强度的散热筋连接结构，可避免盘体在冲击载荷下出现裂纹、变形。同时通风流道的设计也兼顾了涉水场景的排水需求，车辆涉水时进入通风道内的积水可在车轮旋转的离心力作用下快速甩出，减少涉水后制动效能骤降的风险，提升越野行驶的安全性。

　　外形尺寸方面，该制动盘的外径、摩擦面宽度、中心孔直径、安装螺栓孔分布圆直径都严格对应适配车型的原厂参数，安装时需保证盘体与轮毂贴合面无锈蚀、无杂质，固定螺栓按照规定扭矩对角拧紧，装车后需进行多次低速制动磨合，让摩擦片与盘面充分接触，保证制动效能的稳定输出。日常使用中，该类通风制动盘的磨损极限有明确的厚度阈值，当摩擦面磨损到极限刻度时需及时更换，避免盘体强度不足导致制动失效，同时通风道内如果积存过多泥沙、碎石，需及时清理，避免堵塞风道影响散热效果，或是造成盘体动平衡失准引发高速制动抖动。
