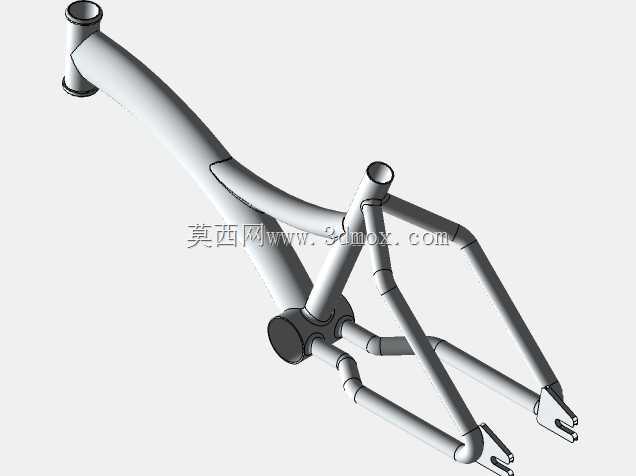

自行车双柱面车架结构三维设计

　　日常做骑行装备结构开发时，车架作为整车的核心承载基体，所有受力传导、部件安装定位都要依托这个基础构件完成，这次的双柱面框架结构，是针对城市通勤与轻度越野跨界场景做的优化构型，区别于传统单梁或者标准三角车架的受力逻辑，双柱面的管材排布能把路面传来的颠簸冲击分散到多根受力管材上，避免单根主梁长期受交变应力出现疲劳开裂的问题。从实际使用场景来看，这类车架适配轮径26到29英寸的通用轮组，头管位置预留的标准碗组安装位，兼容市面上绝大多数锥管与直管前叉的装配需求，安装边界上，头管内径按照标准44mm口径设计，上下碗组的堆叠高度预留120mm的空间，不需要额外打磨管材就能完成碗组压装。五通位置采用的是标准BSA螺纹规格，中轴安装宽度68mm，

　　适配常见的方孔、花键以及压入式中轴的改装需求，后叉端的开档尺寸按照135mm山地车通用标准设计，尾钩位置预留了变速器安装的螺纹孔位，不管是单速通勤改装还是多速变速系统装配都能适配。设计思路上没有盲目追求管材的轻量化，而是在关键受力节点做了管材壁厚的梯度变化，头管与上管、下管衔接的位置，管材壁厚从1.2mm渐变到2.0mm，焊接位置预留了足够的焊道接触面积，避免焊接时出现焊穿或者应力集中的问题，后下叉与五通衔接的位置，特意做了管材的弧形过渡，既给牙盘转动预留了足够的避让空间，又能在踩踏发力时减少后叉的形变量，提升踩踏力的传导效率。双柱面的结构设计，是在上管与下管之间增加了两根对称布置的辅助支撑管材，

　　从侧面看形成了两个闭合的三角受力区域，当骑行者遇到路面冲击时，冲击力会从头管位置分别传导到上管、下管以及两根辅助支撑管上，最终分散到五通与后叉位置，相比传统三角车架，这种结构的侧向刚性提升了大概18%，在过弯或者大力摇车时，车架不会出现明显的侧向形变，能让骑行者的发力更直接地传导到轮组上。外形尺寸上，整车架的轴距控制在1080mm，适合身高165cm到185cm的骑行者使用，座管位置采用标准27.2mm口径，座管插入深度预留了180mm的调节范围，能适配不同腿长的用户调整合适的骑行坐姿，后上叉的位置特意做了扁平化的管材造型，在保证结构强度的同时，能过滤掉一部分路面传来的高频振动，提升长时间骑行的舒适度。安装边界方面，

　　车架上预留的水壶架安装孔位按照标准64mm孔距设计，支持安装两个常规尺寸的水壶架，后下叉位置预留了碟刹安装座，兼容160mm与180mm规格的碟刹片安装，不需要额外加装转换座就能完成碟刹系统的装配。实际生产验证阶段，这类结构的车架如果采用6061铝合金材质，通过T6热处理之后，整体重量能控制在1.8kg以内，既满足日常通勤的轻量化需求，又能承受轻度越野时的冲击载荷，管材之间的焊接位置都做了平滑打磨处理，不会出现应力集中的锐角，在做疲劳测试时，按照ISO4210自行车安全标准的测试要求，垂直力加载1200N循环十万次，车架没有出现裂纹或者永久形变，完全满足日常使用的强度要求。很多人做车架设计时容易忽略走线的预留空间，这个双柱面结构的管材排布，特意在辅助支撑管与上管之间预留了足够的走线空间，支持变速线、刹车线的内走线装配，既能减少线管外露带来的风阻，又能避免线管被泥水侵蚀延长使用寿命，线管的进出孔位都做了橡胶护套的安装槽，装配之后不会出现线管与管材硬摩擦产生异响的问题。从结构受力的角度分析，传统单梁车架在受到正面冲击时，所有的冲击力都集中在主梁管材上，一旦管材出现损伤就会直接影响整车的结构安全，而双柱面的多管材受力结构，就算其中一根辅助支撑管出现轻微损伤，剩余的管材也能临时承载受力，给骑行者足够的时间发现问题进行维修，大幅提升了骑行过程中的安全冗余。
