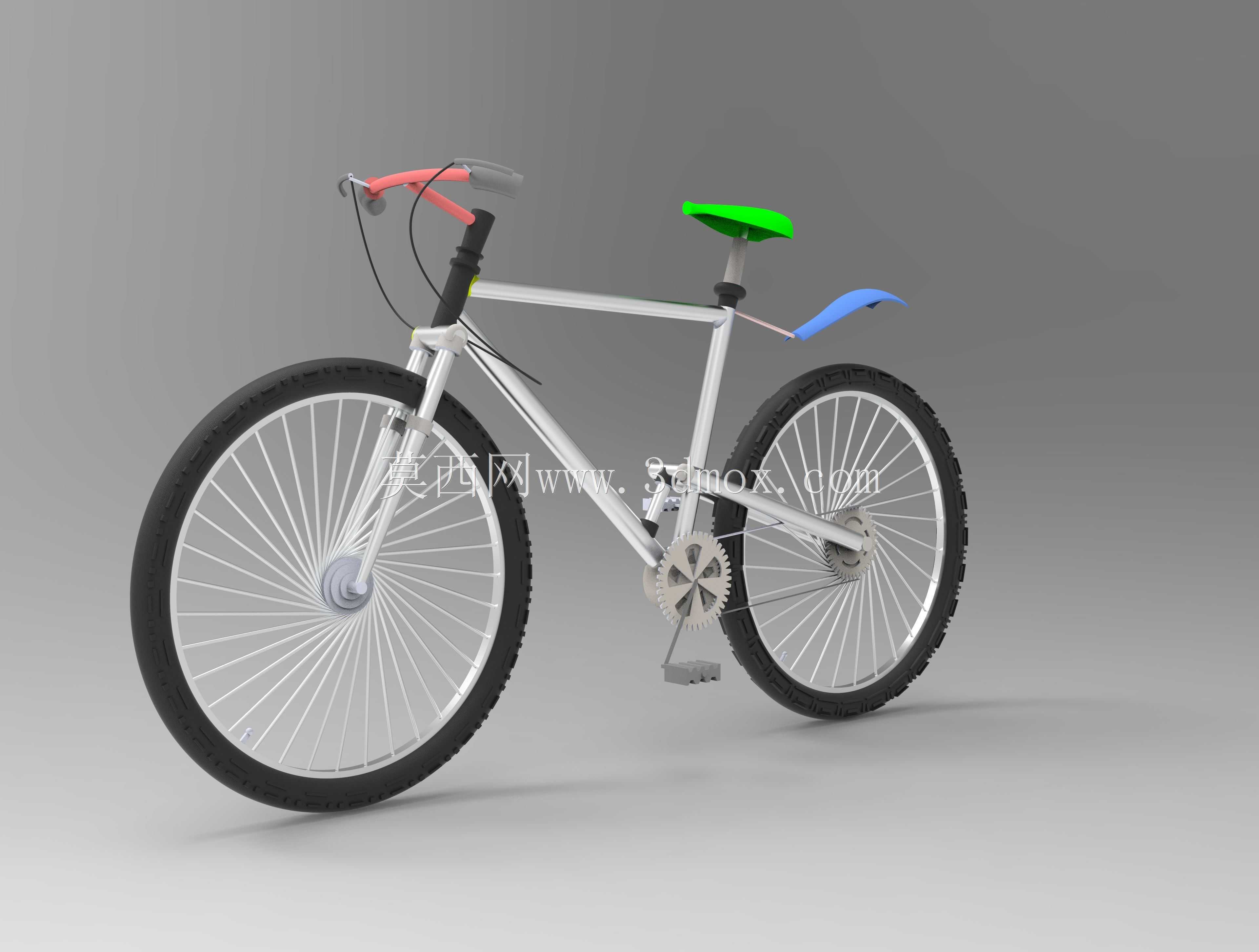

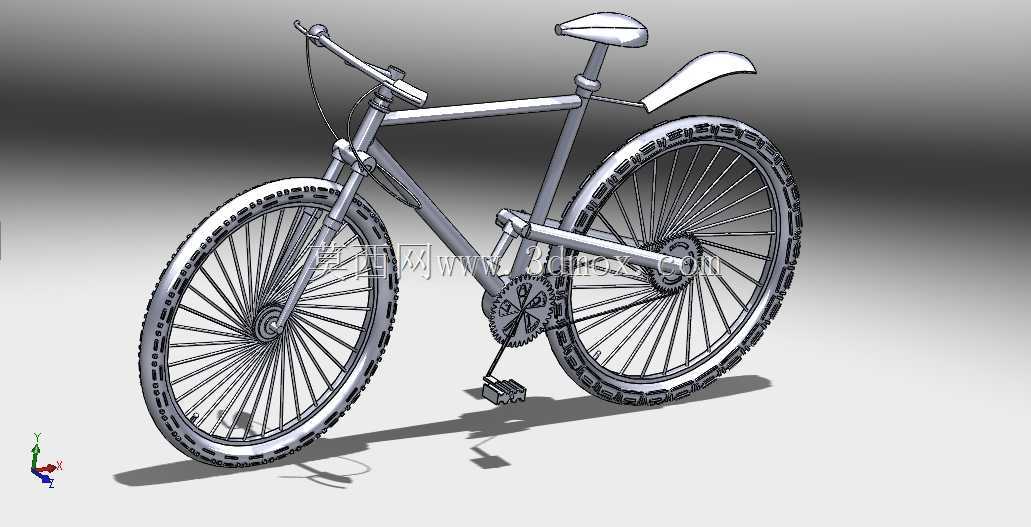

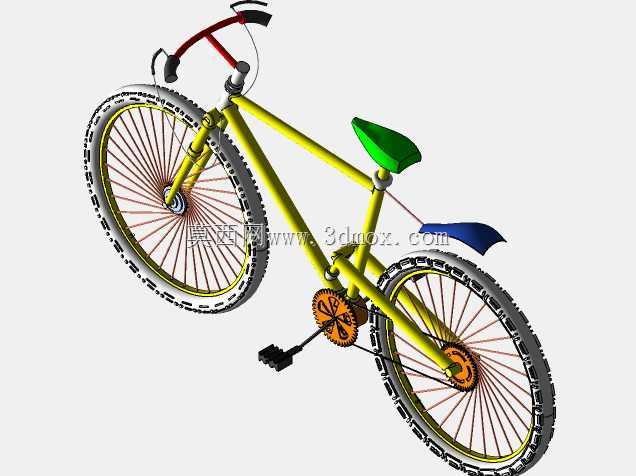

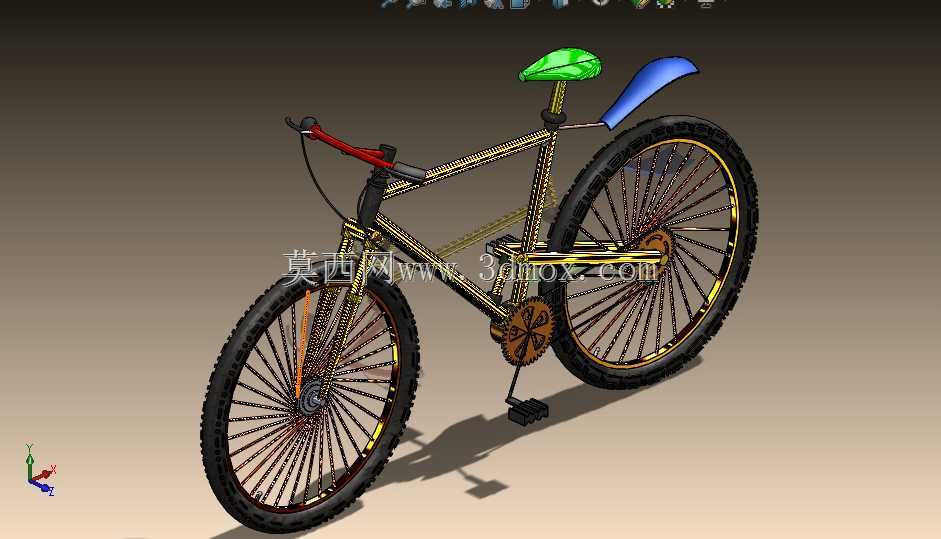

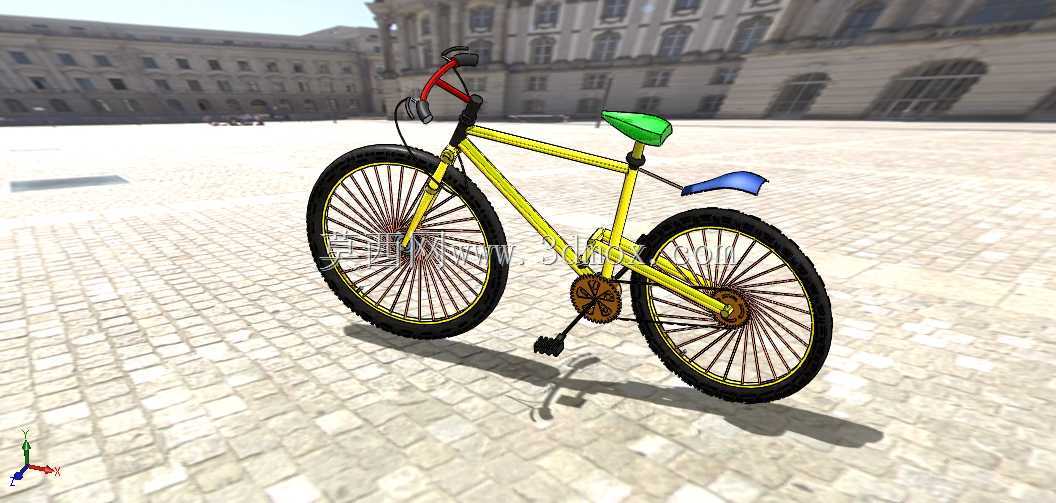

彩色部件城市通勤运动自行车结构设计

　　日常城市通勤场景里，这类运动取向的自行车结构，需要同时兼顾短距离出行的踩踏效率、过坎时的结构缓冲余量，以及日常停放的占地适配性。从结构设计逻辑来看，车架采用经典的菱形硬架布局，上管、下管、立管、后上叉、后下叉的管材衔接位置，都做了平滑的应力过渡处理，避免管材焊接位置出现应力集中导致的长期使用疲劳开裂。前叉部分采用刚性直叉设计，没有额外的减震阻尼结构，目的是减少踩踏过程中的动力泄损，适配平整铺装路面的快速通行需求，轮组采用常规的26寸辐条轮结构，辐条采用等径钢丝交叉排布，每侧32根辐条的张力均匀分配到轮圈与花鼓的连接位置，既可以承受日常骑行的垂直载荷，也能应对转弯时的侧向受力，轮圈配合常规的橡胶充气外胎，胎纹采用浅颗粒设计，在铺装路面可以降低滚动阻力，遇到少量湿滑路面也能提供足够的抓地力。

　　传动部分采用单速牙盘搭配飞轮的结构，没有设置多级变速组件，一方面可以降低整车的维护成本，减少变速线、拨链器这类易损部件的故障概率，另一方面固定的齿比适配城市通勤15-22km/h的常用骑行速度区间，踩踏发力的反馈直接，不需要频繁调整档位。曲柄长度适配普通成年人的腿长范围，脚踏采用平面防滑结构，表面设置凸起的防滑钉，避免雨天鞋底打滑导致的踩空风险。

　　操控部分的车把采用直把设计，把套位置的宽度与成年人肩宽适配，转向角度限制在左右各60度的安全范围，避免转向角度过大导致的线管缠绕或者前轮蹭车架问题。刹车组件采用钳形刹结构，刹车块与轮圈的接触位置做了平行度匹配，捏下刹把时可以做到两侧刹车块同时贴合轮圈，不会出现偏磨导致的制动跑偏。鞍座采用窄型运动坐垫，支撑位置对应人体坐骨的受力点，减少长时间骑行的软组织压迫，鞍座的高度调节范围覆盖155cm到185cm身高的使用者需求，座管夹采用快拆结构，不需要额外工具就可以快速调整鞍座高度，适配不同使用者的骑行姿态。

　　细节部件上，前后挡泥板采用短款流线设计，既可以阻挡雨天骑行时车轮带起的泥水溅到衣物上，也不会因为挡泥板过长增加整车的额外重量，车把上的刹把、线管走线都沿着车架下管内侧排布，用固定卡扣锁紧在管材表面，避免线管晃动产生异响，也能减少线管外露导致的老化速度加快。整车的外形尺寸在常规26寸自行车的边界范围内，长度控制在170cm以内，高度在车把位置约100cm，宽度不超过60cm，适配大多数小区自行车停放位、城市公共自行车桩的安装停放尺寸，日常进出电梯、楼道转弯时也不会因为尺寸过大出现剐蹭。

　　从实际使用的功能特性来看，这类结构的自行车没有冗余的功能部件，所有结构都服务于短距离通勤的可靠、低维护需求，车架的管材壁厚经过受力校核，在满足100kg以内载荷强度要求的前提下尽可能做了轻量化处理，整车重量控制在合理区间，单人就可以轻松搬运上下楼梯。轮组的花鼓采用密封轴承结构，日常使用不需要频繁加注润滑脂，防水密封圈可以阻挡雨天骑行时的雨水、路面灰尘进入轴承内部，延长轴承的使用寿命。所有连接位置的紧固件都采用标准公制规格，日常维护时可以用常规的家用工具完成拆卸、调整，不需要特殊的专用工具，降低了后期使用的维护门槛。
