钢制直齿圆柱传动齿轮结构设计

　　在常规工业传动场景里，这类钢制直齿轮的应用覆盖范围极广，从轻载的输送线动力传递，到中载的机床进给机构、小型减速器的首级传动，再到部分农业机械、轻工设备的动力换向环节，都能见到同结构直齿轮的应用。不同于斜齿轮的轴向分力特性，直齿圆柱齿轮在啮合过程中不存在额外轴向载荷，对支撑轴承的选型要求更宽松，尤其适合轴向安装空间受限、无法配置止推轴承的传动工位，这也是很多入门级传动结构优先选用直齿轮的核心原因。

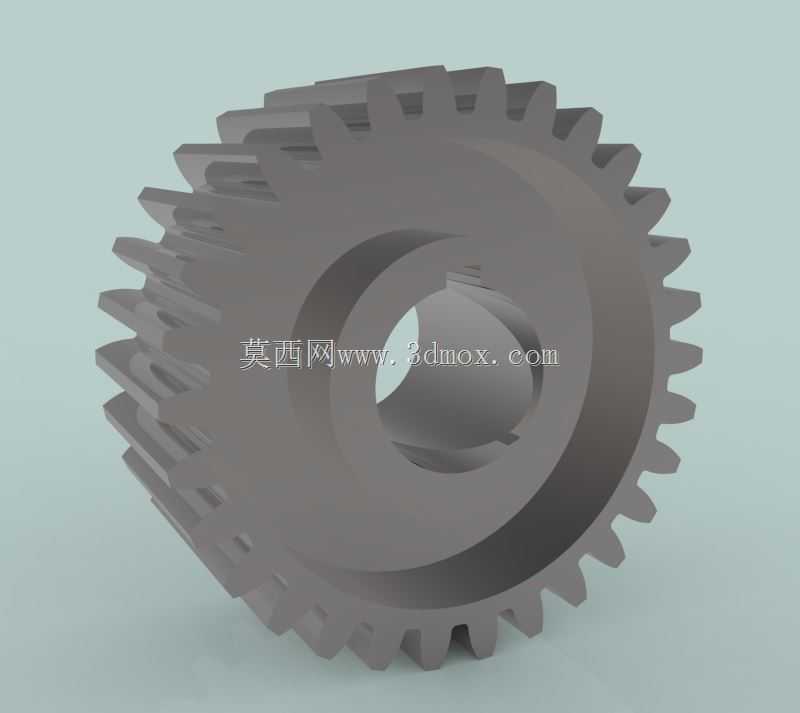

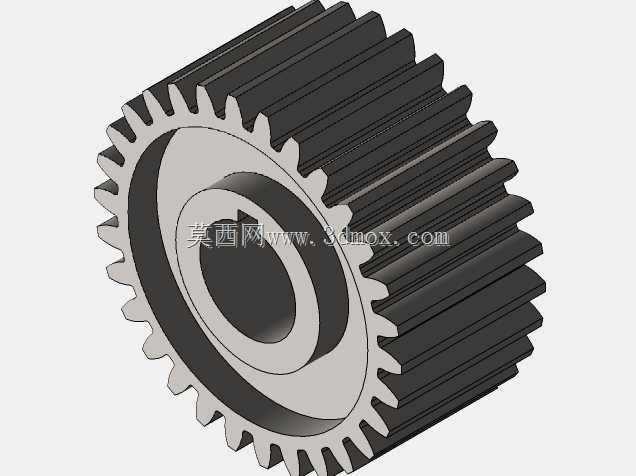

　　从实际功能层面看，这个齿轮的核心作用是在平行轴之间传递恒定转速比的旋转动力，轮齿采用标准渐开线齿形设计，啮合过程中重合度满足平稳传动要求，不会出现斜齿轮传动时的轴向窜动问题，正反转切换时的回程间隙可控，适合频繁换向的传动场景。齿轮中心采用带键槽的通孔设计，安装时可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴与轮毂的相对滑动，轮毂部分的厚度经过校核，能够承受额定载荷下的挤压应力，不会出现轮毂开裂的失效问题。

　　设计这类直齿轮时，首先要匹配安装轴的轴径确定中心孔尺寸，键槽的尺寸严格对应平键国家标准，保证互换性；齿顶圆、齿根圆的尺寸公差按照对应精度等级选取，齿面的粗糙度要求满足传动时的磨损寿命要求，轮齿的倒角处理既可以避免安装时轮齿磕碰损伤，也能减少啮合起始阶段的冲击。齿轮端面的减重孔设计，是在保证轮毂与轮缘连接强度的前提下，尽可能降低零件自身重量，减少高速旋转时的转动惯量，降低传动启停阶段的冲击载荷，同时减重孔也可作为拆装时的工艺孔，方便使用工装撬动齿轮完成轴向位置调整。

　　安装边界方面，这个齿轮的轴向定位依靠轴肩与轴用挡圈配合完成，齿轮的轮毂宽度略大于安装位置的轴段长度，保证锁紧时不会出现齿轮轴向窜动；径向安装时要保证齿轮与配对齿轮的中心距误差在允许公差范围内，齿侧间隙符合设计要求，避免间隙过大导致传动冲击、噪声超标，或是间隙过小导致卡齿、齿面异常磨损。实际装配时需要保证两轴的平行度误差在允许范围内，否则会出现轮齿偏载，局部齿面接触应力过大，大幅缩短齿轮使用寿命。

　　从工况适配角度看，这类钢制直齿轮经过调质处理后，齿面硬度可满足中低速、中等载荷的长期传动需求，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的维护流程。在开放式传动场景中，可搭配防尘罩避免硬质颗粒进入啮合面造成齿面磨粒磨损；在封闭式减速箱内使用时，可适配油浴润滑方式，进一步提升传动效率、降低运行噪声。不同于定制化的特殊齿形齿轮，这类标准参数的直齿轮互换性强，备件采购成本低，损坏后可快速更换，减少设备停机时间，是通用机械传动结构里性价比极高的动力传递零件。建模过程中，齿形的生成严格按照渐开线生成原理完成，齿根过渡圆角的处理充分考虑应力集中问题，避免长期交变载荷下出现齿根断裂的失效形式，轮缘与轮毂连接的辐板厚度经过强度校核，可承受额定扭矩下的剪切应力，不会出现辐板变形问题。
