在常规工业传动场景里,这类斜齿圆柱齿轮的应用覆盖范围极广,从轻载的输送线驱动单元,到中载的机床进给传动箱,再到部分通用减速机的中间级传动,都能见到同结构齿轮的身影。和直齿圆柱齿轮相比,斜齿的齿向存在固定螺旋角,啮合过程中轮齿是逐步进入、逐步退出啮合区间的,不会出现直齿传动整齿突然接触、突然脱离的冲击情况,因此传动过程的平稳性更好,运行时的啮合噪音更低,同时因为重合度更大,单齿承受的瞬时载荷被分摊到更多同时啮合的齿面上,承载能力比同模数同齿数的直齿轮高出不少,适合转速偏高、对传动平稳性有明确要求的动力传输场景。

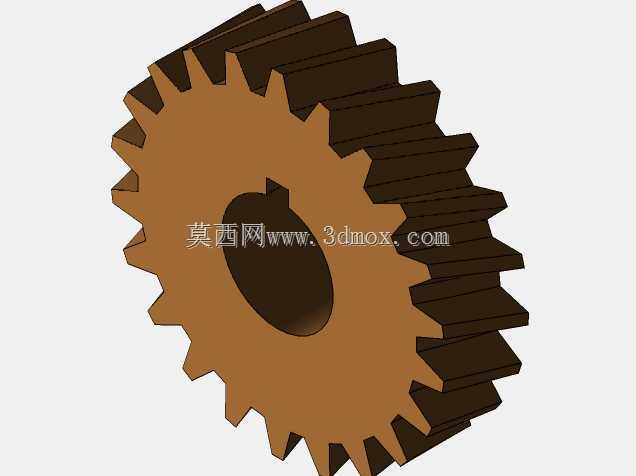

从结构设计逻辑来看,这个齿轮的中心孔采用带单键槽的通孔设计,是机械传动里最经典的轴毂连接形式,安装时可以通过平键传递扭矩,避免齿轮和传动轴之间出现相对转动,键槽的位置和尺寸公差需要和对应轴段的键槽严格匹配,装配时一般采用过渡配合或者小过盈配合,保证高速运转时不会出现松脱。齿轮的轮毂部分做了合理的厚度设计,既不会因为轮毂过薄导致键槽处的应力集中过大、出现轮毂开裂的问题,也不会因为轮毂过厚造成不必要的材料浪费、增加整体转动惯量,对于需要频繁正反转的传动场景,合理控制转动惯量能够有效降低启停过程的冲击载荷,提升传动系统的响应速度。
齿部的参数设计需要匹配对应的啮合齿轮,螺旋角的选择一般在8度到20度之间,螺旋角越大,传动的平稳性越好,但同时会产生更大的轴向分力,对支撑轴承的轴向承载能力提出更高要求,因此设计时需要平衡平稳性和轴向载荷的矛盾,根据实际安装的轴承类型、轴系的刚度选择合适的螺旋角数值。齿顶部分做了标准的倒角处理,一方面是避免装配过程中齿顶锐边划伤操作人员或者其他零件,另一方面也能减少啮合起始点的尖边接触,降低初期啮合的磨损速度,延长齿轮的使用寿命。齿宽的设计也经过考量,在满足承载能力要求的前提下,不会过度增加齿宽,避免因为轴系挠度变形导致轮齿出现偏载,也就是轮齿一端接触应力过大、过早出现点蚀或者断齿的问题。
在实际安装使用过程中,这类齿轮的安装边界需要重点关注几个维度:首先是中心距的公差控制,两啮合齿轮的中心距偏差必须控制在标准允许的范围内,中心距过大容易导致齿侧间隙过大,正反转切换时出现明显的回差和冲击,中心距过小则会导致齿侧间隙不足,运转时出现卡滞、磨损加剧的问题,严重时甚至会出现轮齿崩断的情况。其次是两轴的平行度公差,因为斜齿轮对轴系平行度的敏感度比直齿轮更高,如果两轴存在平行度偏差,会导致轮齿接触痕迹偏向齿宽的一端,大幅降低齿轮的实际承载能力,同时会产生异常的噪音和振动。另外,安装时的轴向定位也需要可靠,因为斜齿轮传动存在轴向分力,必须通过轴用挡圈、轴肩或者锁紧螺母将齿轮的轴向位置固定,避免运转过程中齿轮出现轴向窜动,导致啮合位置偏移、传动失效。
从应用场景的适配性来说,这类齿轮不适合传递过大扭矩的重载冲击场景,比如矿山破碎设备的主传动、重型起重机的行走传动这类载荷波动极大、冲击载荷占比高的场景,一般会选择更大模数、更高强度材料的硬齿面齿轮,而这类中等模数的斜齿轮,更多适配常规转速、载荷平稳的通用传动场景,比如自动化生产线的输送辊驱动、小型包装设备的传动箱、普通机床的辅助进给机构等,在这些场景里,它的平稳性优势能够得到充分发挥,同时加工成本也控制在合理区间,具备不错的性价比。在润滑方式的选择上,如果是闭式传动箱内的安装场景,一般采用油浴润滑或者飞溅润滑即可,保证啮合面有足够的润滑油膜,减少齿面磨损;如果是开式传动场景,则需要定期涂抹润滑脂,避免灰尘、杂质进入啮合面造成磨粒磨损,缩短齿轮的使用寿命。
