带内齿圈的双联斜齿轮传动构件

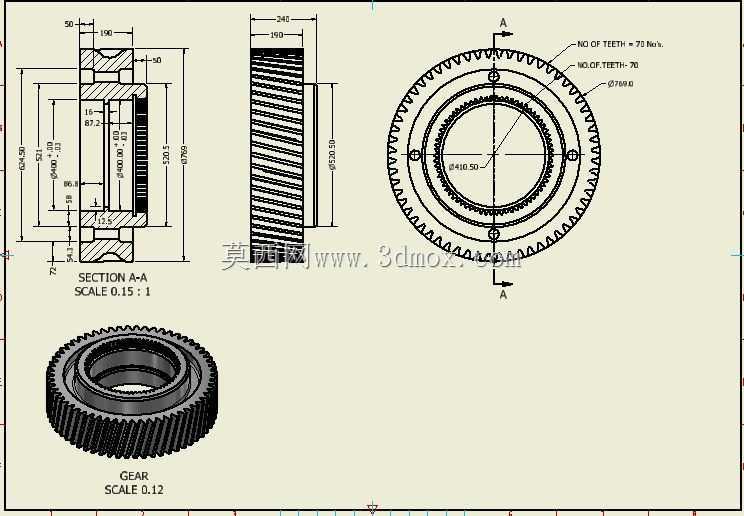

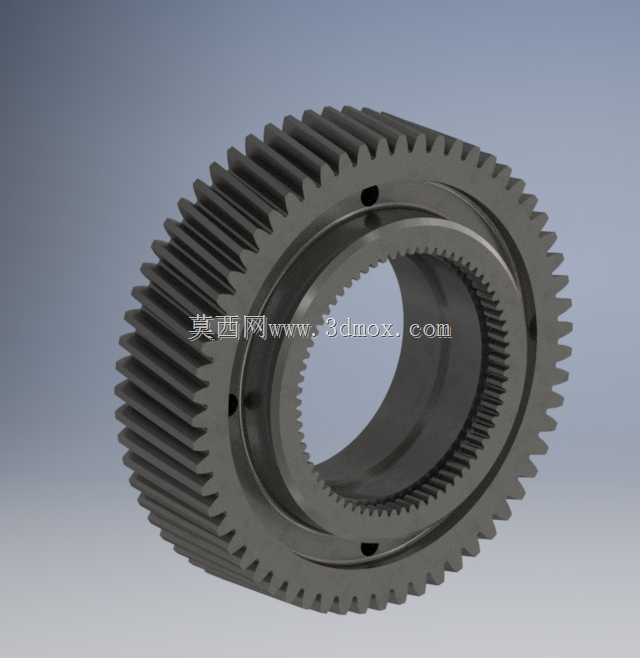

　　这款带内齿圈的双联斜齿轮构件，是动力传动系统里承担扭矩分流、转速匹配的核心部件，在重载传动场景中应用十分广泛，常见于商用车变速器的主副箱衔接段、工程机械的行星减速机构、大型输送设备的动力分配单元，以及风电增速箱的中间传动级，这类构件的核心作用是在有限的安装空间内，实现多路径动力传递，同时通过斜齿啮合的特性降低传动冲击与噪音。从结构设计逻辑来看，该构件采用外斜齿与内直齿集成的双联结构，外侧的斜齿齿向呈固定螺旋角布置，啮合过程中轮齿是逐步进入、逐步退出啮合状态，相比直齿轮能大幅降低啮合瞬间的冲击载荷，适合中高速、重载的连续传动工况；内侧集成的内齿圈，主要用于和行星轮组啮合，实现同轴动力的分流传递，省去了额外装配内齿圈的连接件，

　　既压缩了轴向安装尺寸，也消除了分体装配带来的同轴度误差、连接螺栓剪切失效的风险。设计过程中，首先要匹配传动系统的速比要求，确定外侧斜齿的模数、齿数、螺旋角、压力角等核心参数，螺旋角的选取需要兼顾轴向力与啮合重合度的平衡，螺旋角过大会导致轴承承受的轴向载荷激增，过小则无法发挥斜齿传动平稳的优势，常规重载场景下螺旋角多选取15°到25°区间，同时要保证配对齿轮的螺旋角旋向相反、角度数值一致。内侧内齿圈的参数设计，需要匹配行星轮的模数、齿数、变位系数，内齿的齿顶圆、齿根圆尺寸要严格控制，避免和行星轮发生齿顶干涉，同时内齿与外斜齿的同轴度公差需要控制在IT6级以内，端面跳动公差要根据应用场景的转速要求设定，高速工况下跳动值需控制在0.

　　02mm以内，避免运转过程中出现偏载、齿面局部磨损加剧的问题。从安装边界来看，该构件的内孔是主要的安装定位基准，内孔通常采用花键配合或者过盈配合的方式和传动轴连接，若采用花键连接，需要校核花键的挤压强度与剪切强度，匹配传递的最大扭矩；若采用过盈配合，需要计算过盈量范围，保证传递峰值扭矩时不会出现轴与齿轮的相对滑移，同时要避免过盈量过大导致内齿圈变形、影响内齿啮合精度。构件端面上均匀分布的几个小孔，是用于安装轴向定位挡圈或者减重工艺孔，孔的位置要避开齿根的应力集中区域，孔边需要做倒角处理，避免热处理过程中出现应力集中导致的开裂问题。齿部的加工工艺安排上，外斜齿通常采用滚齿粗加工后进行渗碳淬火，再通过磨齿工序保证齿形精度、齿向精度，

　　齿面硬度控制在HRC58-62区间，保证齿面的接触疲劳强度；内侧内齿圈受结构限制，多采用插齿工艺加工，若精度要求较高，可采用内齿磨工序进行精加工，齿部的倒角、去毛刺工序必不可少，避免锐边在运转过程中刮伤润滑油膜、产生铁屑杂质进入啮合区域。实际选型应用时，需要根据传动系统的额定输入扭矩、峰值过载系数、最高工作转速，校核该齿轮构件的齿面接触强度、齿根弯曲强度，同时要匹配润滑方式，飞溅润滑场景下需要保证齿轮浸油深度在齿高的1到2倍，压力润滑场景下要在啮合侧设置喷油口，保证高速运转时齿面能形成稳定的润滑油膜，避免出现齿面胶合、点蚀等失效形式。这类集成式双联齿轮构件相比分体装配的齿轮组，能有效缩短传动链的轴向尺寸，减少装配环节的累积误差，在结构紧凑的传动箱体内应用优势十分明显，但对加工精度、热处理变形控制的要求更高，设计时需要提前预留磨齿、插齿的加工余量，热处理过程中采用专用工装夹持，控制淬火变形量，保证最终成品的形位公差满足设计要求。
