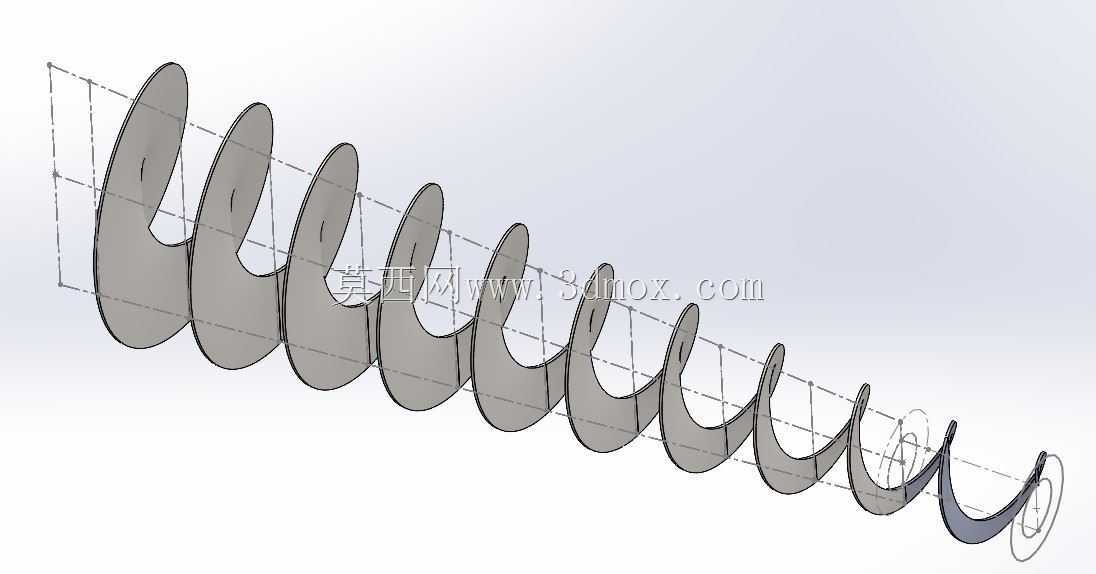

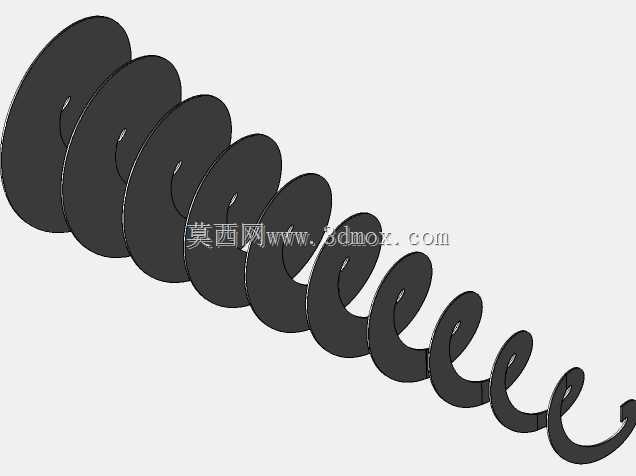

变径螺旋给料输送结构三维设计

　　在精细化工、粉体加工的生产工段里，经常会遇到料斗出料口与下游受料设备接口尺寸不匹配、物料在出料段容易架桥起拱的工况，常规等直径螺旋输送机往往难以适配这类进料端大、出料端小的布局需求，锥形螺旋输送结构就是针对这类场景开发的专用给料部件。

　　从实际使用场景来看，这类锥形螺旋大多安装在锥底料斗的出口位置，直接承接料斗内靠重力下落的粉体、颗粒状化学品，依靠螺旋叶片的旋转推力，将物料沿着轴向逐步推送至尺寸更小的下游进料口，既可以完成物料的水平或小倾角输送，也能在输送过程中通过螺旋直径的逐步收窄，对物料形成轻度的挤压密实效果，避免粉料在输送过程中混入过多空气导致后续计量、包装工序出现精度偏差。和等径螺旋相比，锥形结构的进料端叶片直径更大，能够覆盖料斗底部更大的出料范围，减少料斗角落的物料残留，避免长期积料出现结块、变质的问题，尤其适合易吸潮、流动性一般的化工粉体输送。

　　在功能特性上，该结构没有额外的中间吊挂轴承，整根螺旋叶片为连续变径设计，从进料端到出料端的叶片直径按照固定锥度逐步减小，叶片螺距保持恒定，保证输送过程中物料的推进速度稳定，不会出现局部物料堆积、挤压过载的情况。螺旋叶片的边缘和输送槽内壁的间隙控制在3-5mm范围内，既避免叶片旋转时和壳体发生刮蹭，也能减少间隙处的物料残留，对于有一定磨琢性的粉体物料，叶片边缘可额外堆焊耐磨层提升使用寿命。整个输送结构的进料段叶片迎料面做了圆弧过渡处理，能够减少物料对叶片的冲击，降低旋转阻力，配套的驱动端通常采用直连减速电机的安装方式，不需要额外的链传动或带传动结构，整体结构紧凑，占用的安装空间更小。

　　设计这类锥形螺旋结构时，首先要匹配上下游接口的尺寸参数，进料端的螺旋直径需要比料斗出口的最小通径小100-150mm，保证物料能够顺利落入螺旋槽内，不会在料斗和螺旋的衔接处出现卡料；出料端的螺旋直径需要和下游设备的进料口尺寸匹配，避免物料推送至出口处出现撒漏。锥度的选择需要结合物料的流动性参数设计，对于流动性好的颗粒物料，锥度可以适当加大，缩短变径段的长度，对于流动性差的细粉体，锥度要控制在1:8到1:10之间，避免直径收缩过快导致物料在螺旋槽内被过度挤压，出现堵转、电机过载的问题。叶片的厚度根据物料的磨琢性选择，普通化工粉料采用3-4mm的钢板卷制焊接即可，磨琢性强的物料则需要加厚到5-6mm，同时在叶片表面做耐磨处理。螺旋轴的直径需要根据整体长度做挠度校核，长度超过2米的结构要适当加大轴径，避免旋转过程中轴体出现挠曲变形，导致叶片刮蹭壳体。

　　安装边界方面，该锥形螺旋的整体安装倾角通常不超过15度，过大的倾角会导致物料下滑，降低输送效率；进料口需要和上方料斗的出口做软连接，避免料斗的重量直接压在螺旋槽体上，导致槽体变形；驱动端的安装基础需要做水平找平，保证减速电机的输出轴和螺旋轴的同轴度偏差不超过0.1mm，避免运行过程中出现异常振动、轴承过早损坏的问题。槽体的底部需要设置可拆卸的清料口，方便长时间停机时清理槽内残留的物料，避免物料干结后下次启动出现过载。在日常运行中，该结构的输送量可以通过调整驱动电机的转速进行线性调节，配合变频控制器可以实现精准的定量给料，适配不同产能的生产线需求，相比其他给料设备，这种锥形螺旋的密封性能更好，全程封闭输送可以避免粉体物料外溢，改善生产车间的作业环境，也能防止外界杂质混入物料中，适合对洁净度有一定要求的化工、食品、医药粉料输送工段。
