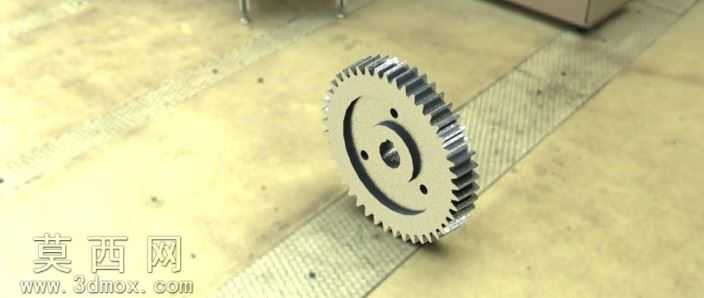

本作品为机械传动领域常用的圆柱直齿轮三维建模成果,建模过程严格遵循机械设计规范,以SolidWorks为核心建模工具,从齿轮的基础参数设定开始,先确定模数、齿数、压力角等核心传动参数,通过参数化建模方式生成渐开线齿廓,保证齿形的啮合精度符合传动要求。建模时首先绘制齿轮的分度圆、齿顶圆、齿根圆基准草图,通过方程式驱动的曲线生成标准渐开线,对单齿轮廓进行修剪、阵列后得到完整的轮齿结构,再对齿根位置进行圆角过渡处理,避免应力集中问题,提升零件的结构强度。齿轮主体结构完成后,针对中心安装区域进行细节设计,中心设置适配传动轴的安装孔,孔内加工键槽结构用于传递扭矩,端面设计三个均匀分布的定位小孔,用于齿轮与配套连接件的轴向定位固定,同时在齿轮端面上设计月牙形凹槽结构,该结构可用于安装配套的弹性挡圈或者定位卡件,实现齿轮轴向位置的限位,防止传动过程中齿轮发生轴向窜动。材质设定上选用优质碳素结构钢作为零件基材,渲染时还原金属零件的哑光金属质感,对齿面进行轻微的磨削质感处理,还原实际机加工后的零件表面效果,对安装孔、定位孔、月牙槽的边缘进行倒角处理,还原真实机械加工的工艺细节。结构设计上充分考虑齿轮的实际装配需求,各安装尺寸、定位尺寸均符合通用机械传动的装配公差要求,轮齿的齿厚、齿距参数经过校验,可满足平稳啮合传动的使用需求,整体模型结构完整,细节还原度高,既可以用于机械传动结构的虚拟装配验证,也可作为机械设计教学、传动方案演示的数字化模型使用,建模过程中对每一处结构的工艺性都做了考量,避免出现无法加工的不合理结构,保证模型具备实际生产参考价值。
