自动调径四爪液压车床卡盘结构

　　在普通车床与数控车床的轴类、盘类零件加工场景中，卡盘作为直接接触工件的核心装夹部件，其夹持精度、自适应调节能力直接决定了工件的加工同轴度、装夹效率与加工过程的稳定性。这款自动调整外径的液压卡盘，区别于传统手动三爪、四爪卡盘的手动锁紧逻辑，采用液压驱动的径向进给结构，适配批量加工场景下的快速装夹需求，尤其适合异形截面、变径轴类零件的外径夹持作业，无需人工反复调整卡爪位置，即可实现对不同外径工件的自动定心与夹紧。

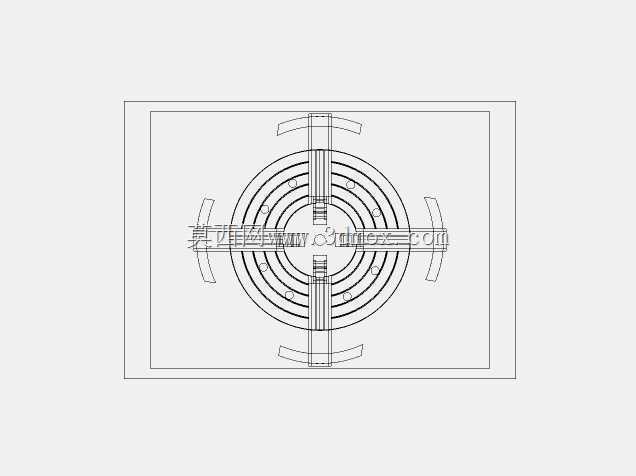

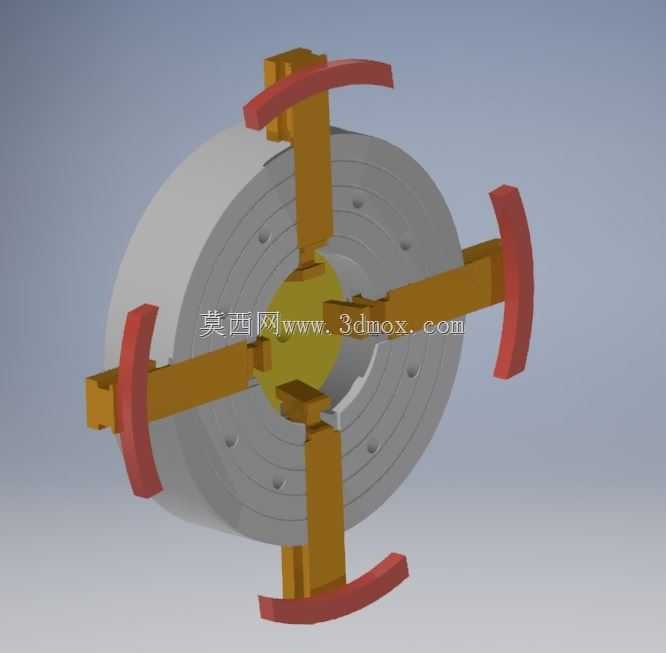

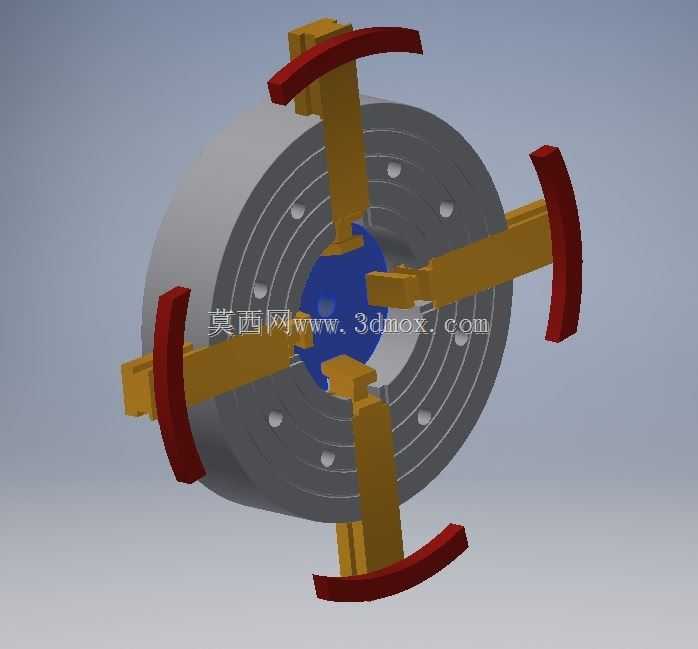

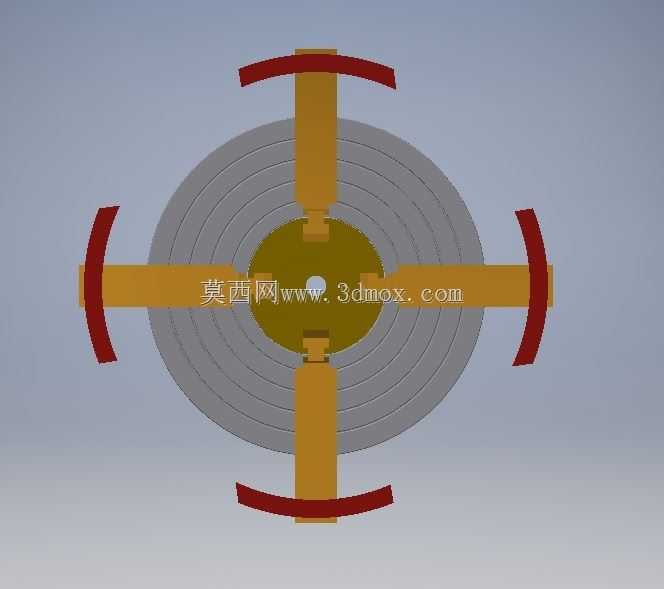

　　从结构设计逻辑来看，该卡盘采用盘式基体作为核心承载结构，基体上沿周向均匀分布四个径向导轨槽，每个槽内配置独立的滑动卡爪座，卡爪座末端与内置的液压驱动滑块连接，通过液压油路的同步供油，推动四个卡爪沿径向同步进给，保证夹持过程中工件轴线与车床主轴轴线的同轴度。卡爪的夹持端采用弧形接触面设计，接触面上预留有防滑齿纹安装位，可根据加工工件的材质更换不同摩擦系数的夹持垫块，避免软质金属工件装夹时出现夹痕，同时提升重载切削时的夹持摩擦力，防止高速旋转工况下工件打滑移位。

　　考虑到车床主轴端的安装兼容性，该卡盘的基体后端采用标准的短圆锥连接接口，可直接适配多数卧式车床的主轴端安装尺寸，安装时通过主轴端的拉钉锁紧即可完成定位，无需额外制作过渡连接盘，降低现场安装适配的改造成本。卡盘内部的液压油路采用内置式布局，避免外置管路在高速旋转时产生的缠绕、甩动风险，油路接口设置在卡盘后端的旋转接头上，可与车床配套的液压站输出管路直接连接，供油压力可根据工件夹持需求在0.5MPa到3MPa区间内调节，适配从薄壁铝件到重型钢件的不同夹持力需求。

　　在实际加工场景中，这类液压卡盘多用于数控车床的自动化生产线配套，配合上下料机械手可实现工件的自动装夹与拆卸，单工件装夹时间可控制在2秒以内，远低于手动卡盘的装夹耗时。针对异形截面工件，比如方形、六边形的棒料加工，四个独立驱动的卡爪可单独调整进给量，在保证夹持力均匀的同时，适配非圆截面工件的装夹需求，弥补了传统三爪自定心卡盘只能夹持圆形截面工件的局限性。卡爪的行程设计覆盖了常见的棒料外径范围，从最小20mm到最大200mm的外径工件均可实现稳定夹持，无需频繁更换卡爪即可完成多规格工件的加工切换。

　　从结构细节的设计考量上，卡盘基体采用合金铸铁材质，经过时效处理消除内应力，保证长期使用过程中不会出现导轨槽变形、定位精度下降的问题；卡爪与导轨槽的配合面采用淬火处理，表面硬度达到HRC55以上，降低反复进给过程中的磨损量，延长卡盘的维护周期。卡盘前端的卡爪上设置有可拆卸的弧形压块，压块通过螺栓固定在卡爪座上，当压块出现磨损或需要适配特殊工件轮廓时，可快速更换压块，无需整体更换卡爪组件，降低后期的使用维护成本。

　　在安装边界上，该卡盘的整体轴向厚度控制在120mm以内，安装后不会过多占用车床的轴向加工空间，保证车床的最大加工长度不受过多影响；卡盘的最大回转直径与适配车床的主轴通孔直径匹配，可实现长棒料的穿轴加工，适配轴类零件的连续送料加工需求。卡盘内部设置有行程限位结构，当卡爪进给至最大或最小行程位置时，液压油路会自动泄压，避免卡爪超出行程造成内部结构损坏，同时配套的压力检测元件可实时反馈夹持压力，当压力低于设定阈值时会触发车床的停机保护，防止加工过程中工件飞出造成安全事故。

　　不同于普通的气动卡盘，液压驱动的卡盘具备更大的夹持力输出，在进行大切深、重负荷的粗加工工序时，依然可以保持稳定的夹持状态，不会因为切削力的波动出现工件松动的问题。同时液压驱动的进给过程更加平稳，卡爪接触工件时的冲击更小，可有效降低薄壁工件装夹时的变形量，提升薄壁零件的加工精度。在日常维护方面，卡盘的导轨槽位置设置有润滑油注油孔，可定期注入润滑脂，保证卡爪进给的顺畅性，避免铁屑进入导轨槽造成卡滞，前端的防护结构可阻挡加工过程中的切削液、铁屑进入卡盘内部，减少内部液压元件的磨损风险。
