离心式通风机叶轮结构三维设计

　　在工业通风、暖通空调、废气输送、物料风送等场景中，叶轮作为离心式通风机的核心做功部件，其结构合理性直接决定整机的风压、风量、运行效率与振动噪声水平。这套叶轮结构采用后向板式叶片搭配前后轮盘的经典构型，适配中低压离心通风机的常规工况，可用于厂房换气、除尘系统引风、涂装车间排风、锅炉鼓引风等多个工程场景，适配的输送介质多为不含粘性物质的空气或无腐蚀性气体，介质温度通常不超80摄氏度，常规工况下含尘浓度需控制在150mg/m³以内，若输送高含尘介质则需额外在叶片表面做耐磨堆焊或衬耐磨陶瓷处理。

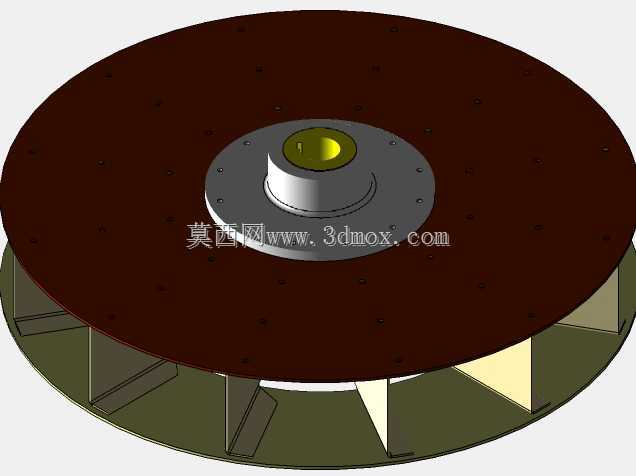

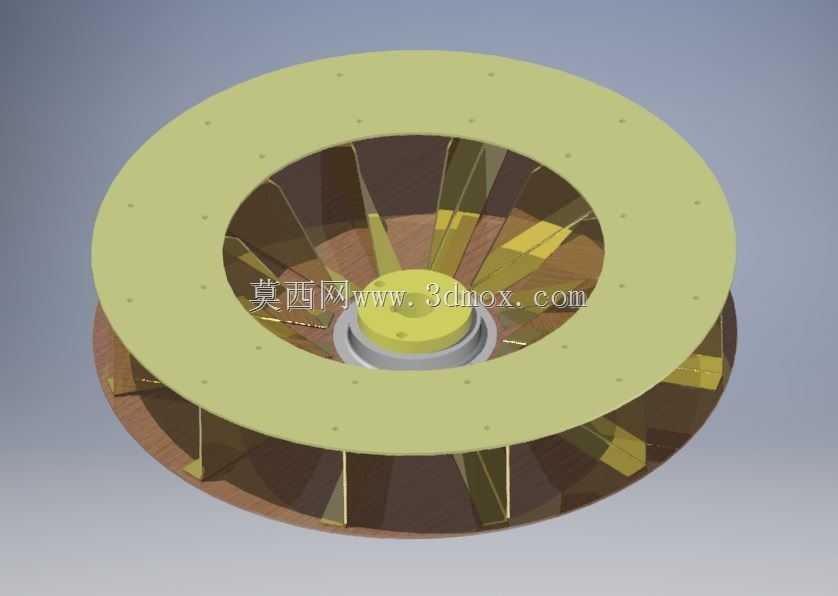

　　从结构设计逻辑来看，该叶轮采用轮盖、叶片、轮盘三者组焊的结构形式，前轮盘为带中心进风口的锥弧型收敛结构，可引导轴向进入的气流平滑转向径向，减少进气端的涡流损失；后轮盘为平圆盘结构，中心位置设计有与主轴配合的轮毂连接座，通过轮毂与电机主轴或传动组主轴实现扭矩传递，配合面采用H7/k6的过渡配合公差，搭配平键传递扭矩，同时设计有轴端锁紧螺纹孔，避免运行过程中叶轮轴向窜动。叶片采用后向直板型设计，相比前向叶片，后向叶片的运行效率更高，功率曲线无过载特性，更适配长时间连续运行的工业通风场景，叶片沿轮盘周向均匀分布，相邻叶片间的流道为等宽渐扩结构，可让气流在流道内实现动能向静压能的平稳转换，降低流动过程中的沿程阻力损失。

　　安装边界方面，该叶轮的进口直径与风机集流器的出口尺寸采用套接配合，单边间隙控制在2-4mm，间隙过大会造成气流回流降低效率，间隙过小则容易在运行振动时发生碰擦故障；叶轮的后轮盘安装端面与主轴垂直度公差需控制在0.05mm以内，整体做动平衡校正，平衡等级达到G6.3级以上，避免高速运行时产生过大振动损坏轴承或机壳。轮盖外缘与机壳蜗舌的间隙需控制在叶轮直径的1%-1.5%区间，兼顾气动效率与运行安全。

　　设计过程中，针对叶片与轮盘、轮盖的连接位置，采用满焊结构，焊脚高度不低于板材厚度的0.7倍，焊接完成后需做应力退火处理，消除焊接残余应力，避免长期运行过程中焊缝开裂导致叶片飞出。轮盘上沿周向均匀分布的螺栓孔用于与轮毂的把合连接，孔位位置度公差控制在0.1mm以内，保证装配后叶轮的整体同轴度。叶片的进出口安装角经过气动计算匹配，在设计转速下可实现额定工况点的效率最优，同时避开喘振区间，保证风机在管网阻力波动时仍能稳定运行。

　　从实际使用角度，该结构的叶轮维护成本较低，叶片表面光滑不易积灰，常规工况下仅需每年停机检查焊缝磨损情况与动平衡精度即可；若用于除尘系统，可在叶片易磨损的前缘位置堆焊耐磨焊条，将叶轮使用寿命提升2-3倍。整体结构的板材选型根据叶轮直径与运行转速匹配，常规直径1米以内的叶轮采用Q235冷轧钢板即可满足强度要求，若运行转速更高或输送腐蚀性介质，则可替换为304不锈钢或高强度低合金钢板，保证结构强度的同时控制转动惯量，降低电机启动扭矩。
