铝涂层手动弯曲试验工装结构设计

　　在金属表面处理行业的来料检验与成品性能验证环节，铝涂层的附着性能、抗弯折开裂表现是核心检测指标，这类检测无法通过肉眼观察或简单敲击完成，必须依托可实现定角度反复弯折的专用工装完成测试，这套手动式铝涂层弯曲试验结构，正是针对实验室小批量试样检测、生产线现场快速抽检场景设计的专用检测工装。

　　从实际使用场景来看，这类工装不需要配套复杂的电控与动力系统，整体结构可以直接放置在常规检验工作台面上使用，不需要额外做地基固定，也不需要外接气源、电源，检测人员经过简单操作培训即可上手，适合五金加工、铝型材表面处理、彩涂铝板生产等企业的质检部门使用，既可以完成不同厚度铝涂层板材的180度反复弯折测试，也可以根据检测标准要求调整弯折角度，观察涂层在弯折过程中是否出现脱落、龟裂、起皱等失效现象，为涂层工艺参数调整提供直观的实测依据。

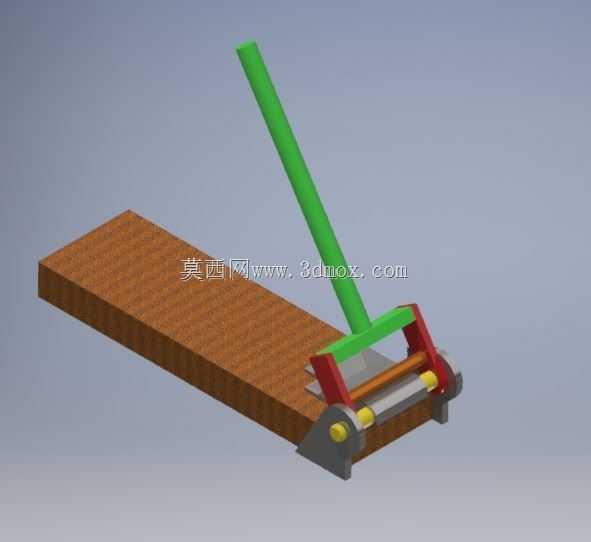

　　整套结构的设计思路完全围绕手动操作的便捷性与检测过程的稳定性展开，没有冗余的装饰性结构，所有部件都服务于试样装夹、弯折施力两个核心功能。底部的长条形基座采用整体式实心结构设计，一方面提供足够的压重避免操作过程中工装出现滑移，另一方面基座上平面加工为高精度基准面，作为试样放置的定位基准，保证待测试样装夹后保持水平状态，避免装夹倾斜导致弯折受力不均影响检测结果。基座的长度方向预留了足够的试样放置空间，可适配不同宽度的铝涂层板材试样，不需要针对不同规格试样额外更换基座配件。

　　弯折执行部分采用杠杆式施力结构，长操作手柄通过铰接支座与基座连接，铰接位置配置了耐磨衬套，减少反复弯折操作带来的铰接间隙，保证长期使用后弯折角度的精度不会出现明显衰减。手柄与试样接触的压合部位设计了圆角过渡结构，避免尖锐棱角在弯折过程中划伤铝涂层表面，造成非试验因素导致的涂层破损，干扰检测结果判断。试样夹紧模块设置在铰接点旁侧，采用快速压紧结构，检测人员只需要扳动压紧块即可完成试样的固定与拆卸，不需要借助扳手等额外工具，单批次多试样检测时可以大幅缩短装夹辅助时间，提升检测效率。

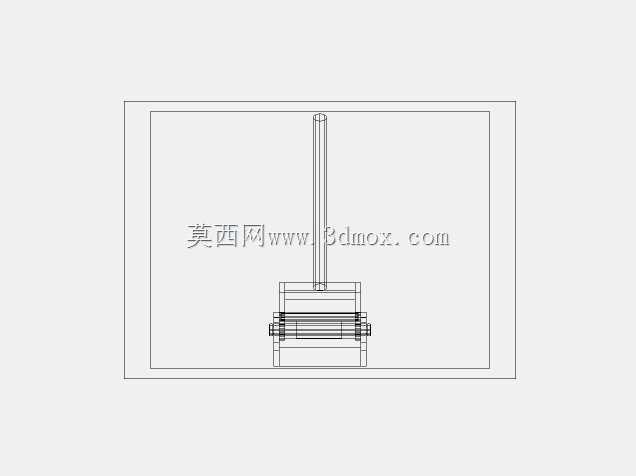

　　从安装边界与外形尺寸来看，整套工装的整体长度控制在常规检验台的可用深度范围内，基座宽度适配单人操作的手臂活动范围，操作手柄的长度经过力臂优化，既保证检测人员施加较小的握力即可完成试样弯折，也避免手柄过长导致操作时与周边检验设备发生干涉。铰接支座的安装位置经过受力校核，保证弯折过程中支座的受力始终传递到基座主体结构上，不会出现局部应力集中导致的结构变形。所有活动部件的运动行程都做了限位设计，手柄下压到最大弯折角度时会被限位结构挡住，避免过度弯折导致试样断裂或工装部件损坏，同时也能保证每次弯折的角度保持一致，减少不同操作人员操作带来的人为误差。

　　在结构细节处理上，与试样直接接触的所有金属部件表面都做了硬化处理，避免长期反复摩擦导致部件表面出现凹坑或毛刺，保证试样装夹与弯折过程中接触面始终平整。铰接位置预留了润滑注油通道，日常维护时只需要定期注入少量润滑脂即可保证转动顺畅，不需要复杂的拆解保养。整套结构没有易损的电子元器件，所有机械部件都采用常见的金属材料加工，备件替换成本低，适合工业现场长期高频使用。

　　不同于大型全自动弯折试验机，这套手动结构更适合现场快速筛查与小批量试样检测，不需要复杂的参数设置，检测人员可以直接观察弯折全过程中涂层的变化情况，对于涂层失效的初始位置、扩展过程可以做到直观判断，这也是很多大型自动化检测设备不具备的优势。在结构建模过程中，所有配合面的公差都按照常规机加工精度设置，不需要高精度加工设备即可完成生产制造，普通机械加工厂即可完成整套工装的加工与装配，大幅降低了工装的制造成本，适合中小微企业的质检部门自行加工制作使用。
