水泥厂散料输送悬挂式加料料斗结构

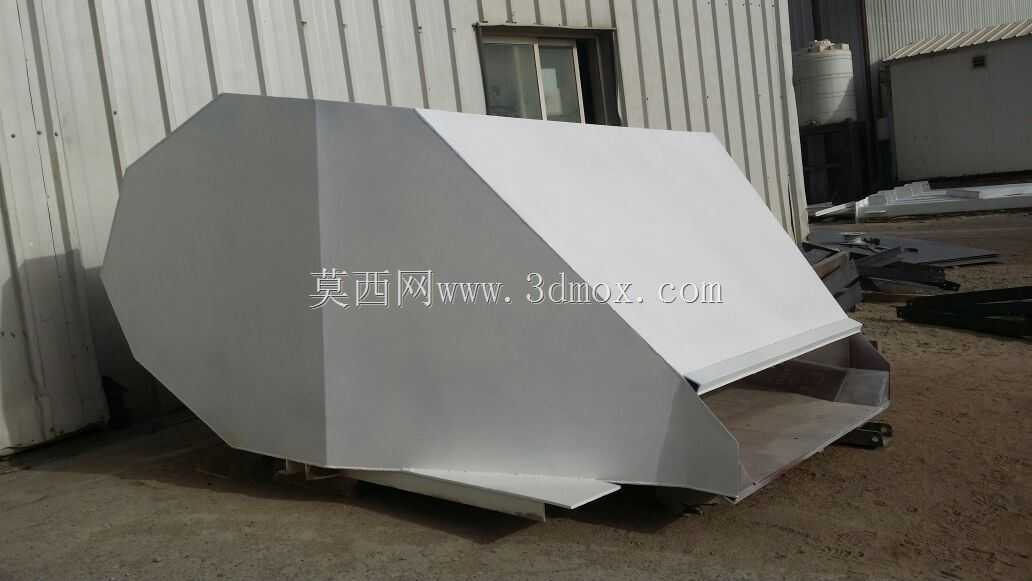

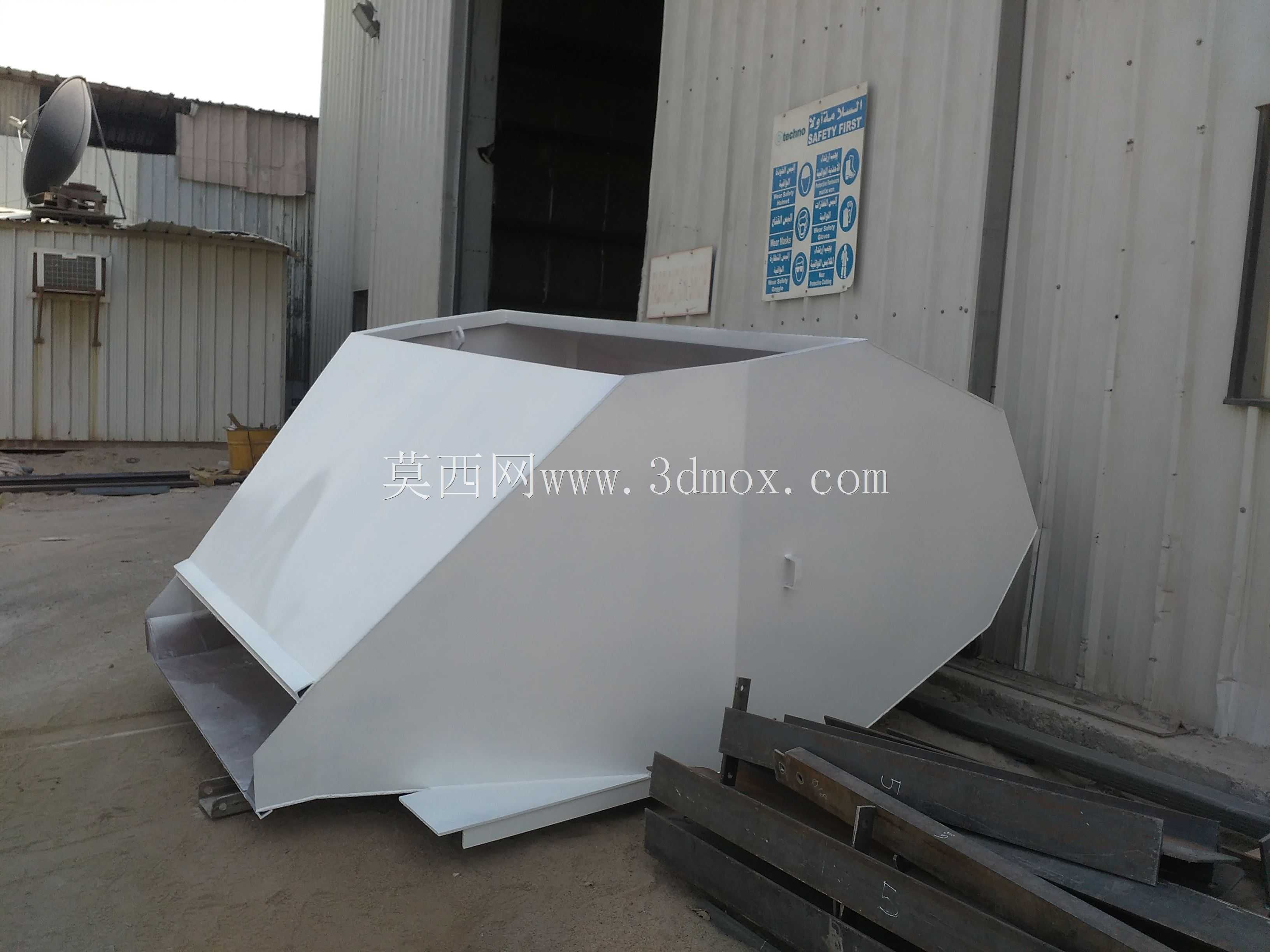

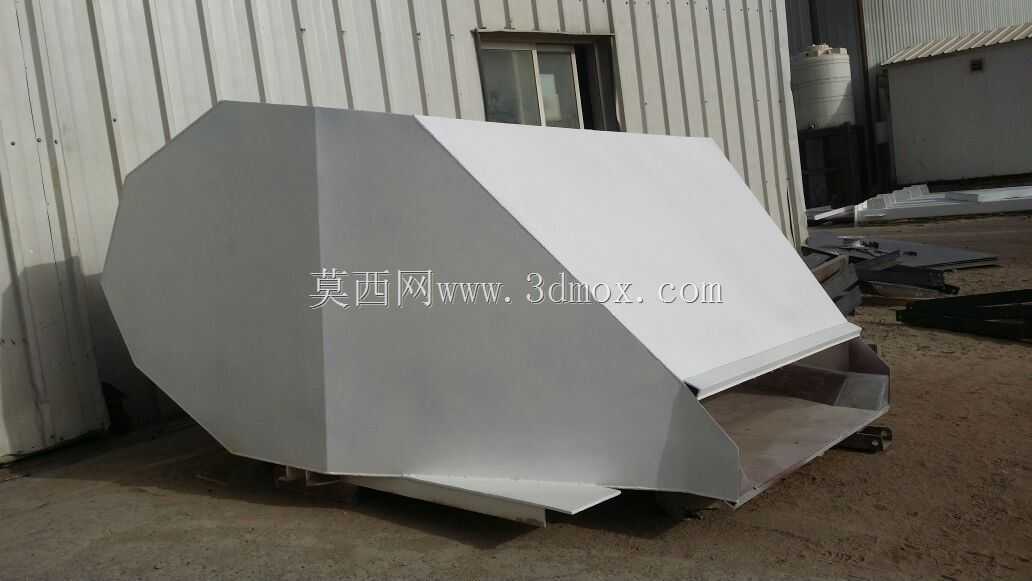

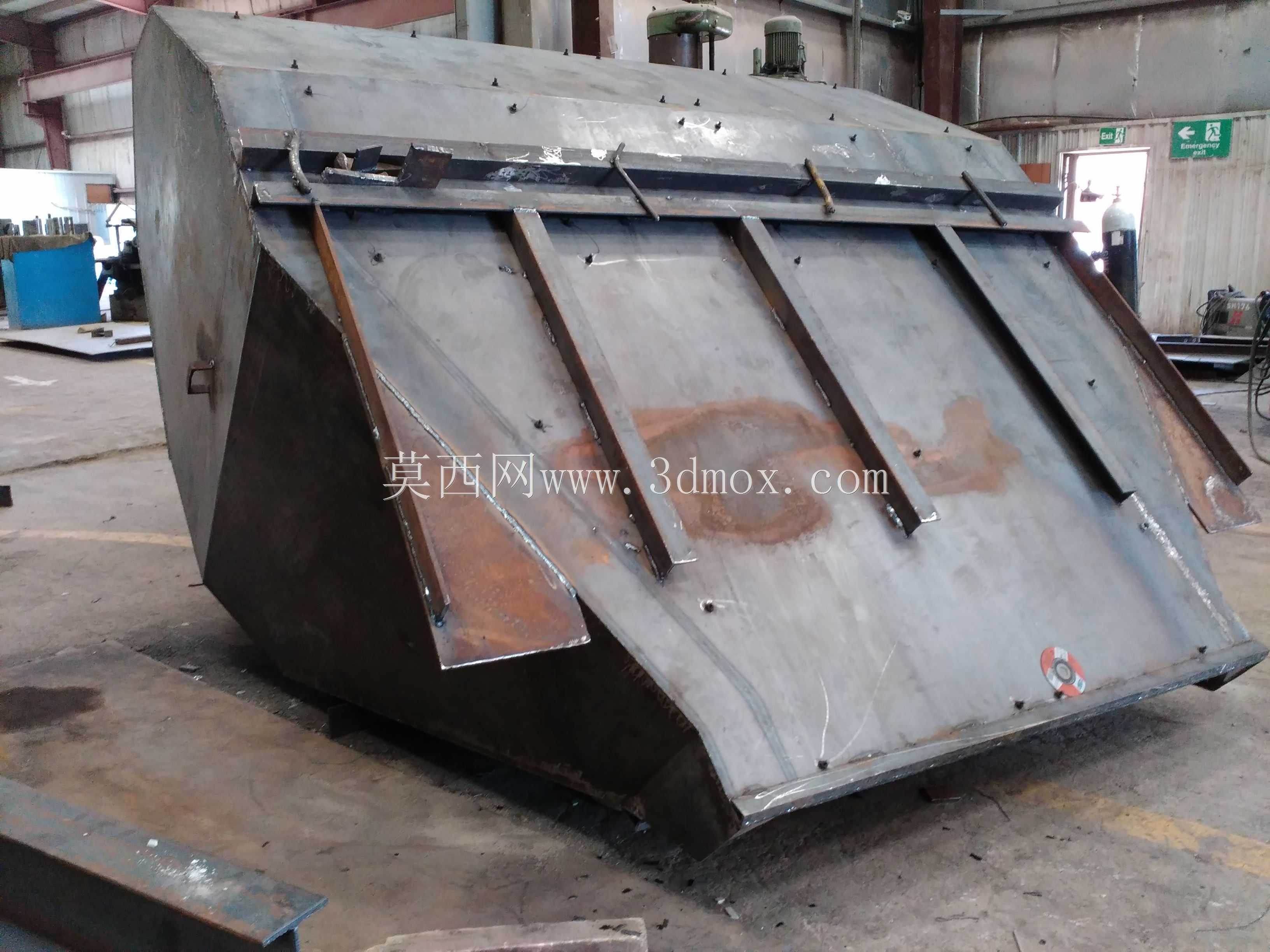

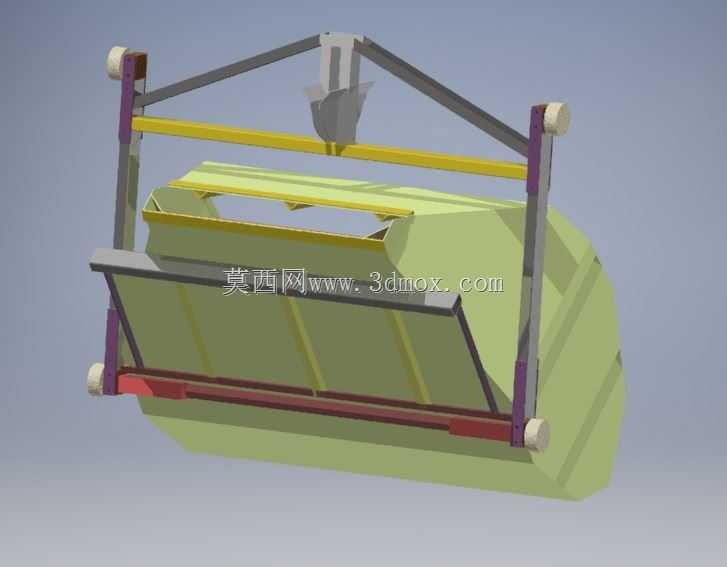

　　在水泥生产的原料输送、熟料中转以及混合材投料环节，这类悬挂式加料料斗是衔接上游给料设备与下游受料工位的核心中转部件，日常作业中主要承担散状水泥原料、熟料颗粒、混合材的暂存与定量导料功能，适配水泥厂生料车间、粉磨车间、成品发运区的多场景投料需求，可直接对接皮带输送机端部、溜槽出料口，将散料均匀导向下方的磨机进料口、搅拌罐受料口或者散装运输车辆的受料舱，避免散料输送过程中的撒漏、偏载问题。从结构设计逻辑来看，该料斗采用上宽下窄的渐变棱台形腔体，腔体侧壁设置多道内凹式加强筋，无需额外增加壁厚即可提升整体抗冲击性能，能够承受粒径不超过80mm的散料从1.5米高度下落的持续冲击，避免长期受料过程中出现侧壁变形、焊缝开裂的问题；

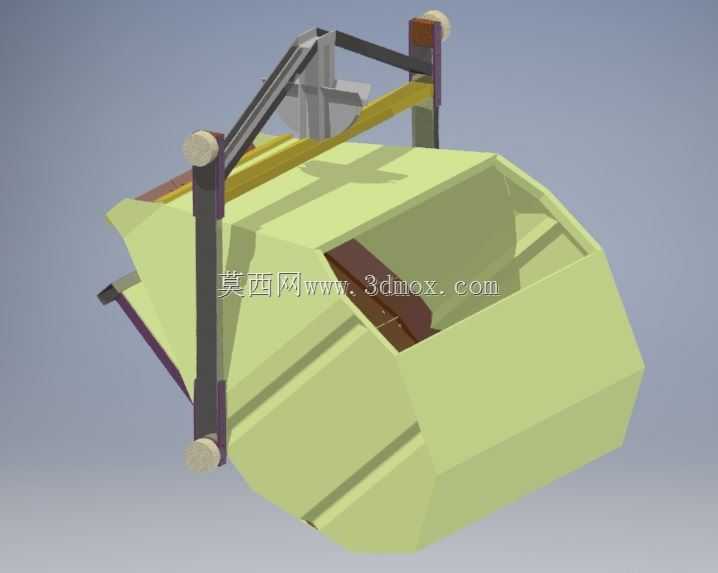

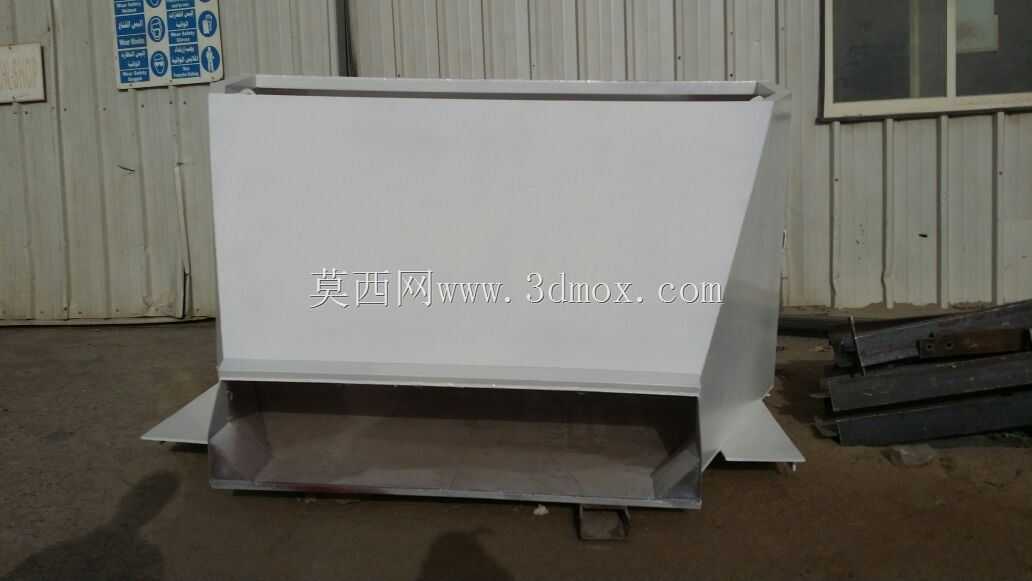

　　料斗上部的悬挂支架采用双侧铰接式结构，支架与料斗本体的连接点设置耐磨衬套，既可以保证料斗在受料、卸料过程中具备小幅摆动余量，抵消散料下落带来的侧向冲击力，也能减少支架连接位置的应力集中，适配不同安装高度的悬挂工位需求。料斗的出料口设置可调节式导料挡板，挡板通过侧边的锁紧机构固定开度，可根据下游设备的受料能力调整出料流量，避免出现堵料或者下料过快导致的下游设备过载问题；料斗内壁可根据输送物料的磨琢性选择加装耐磨衬板，针对水泥熟料这类高磨琢性物料，可在腔体受冲击最集中的下部斜壁位置更换高铬铸铁衬板，延长料斗的整体使用寿命，减少日常维护的停机时间。从安装边界来看，该料斗的悬挂支架顶部设置标准吊装连接位，可直接匹配水泥厂常用的电动葫芦挂点、

　　固定悬挂梁的安装尺寸，双侧支架的跨距可根据现场安装空间做小幅调整，料斗本体的最大外形尺寸适配常规车间内3米净空的安装要求，无需对现有车间的梁柱结构做额外改造即可完成安装；料斗的进料口宽度与上游常用的B800、B1000型皮带输送机的出料端宽度匹配，安装时只需调整支架高度即可保证进料口与皮带出料端的密封衔接，减少输送过程中的粉尘外溢。在实际作业过程中，该料斗的腔体倾斜角度设置为55度，大于水泥散料、熟料颗粒的自然安息角，能够保证物料在无额外振动装置的情况下依靠自重顺畅下料，避免出现物料粘壁、架桥堵料的问题；支架上设置的限位挡块可限制料斗的最大摆动幅度，避免受料过程中料斗摆动幅度过大导致的物料撒漏，同时也能减少悬挂连接点的磨损速度。

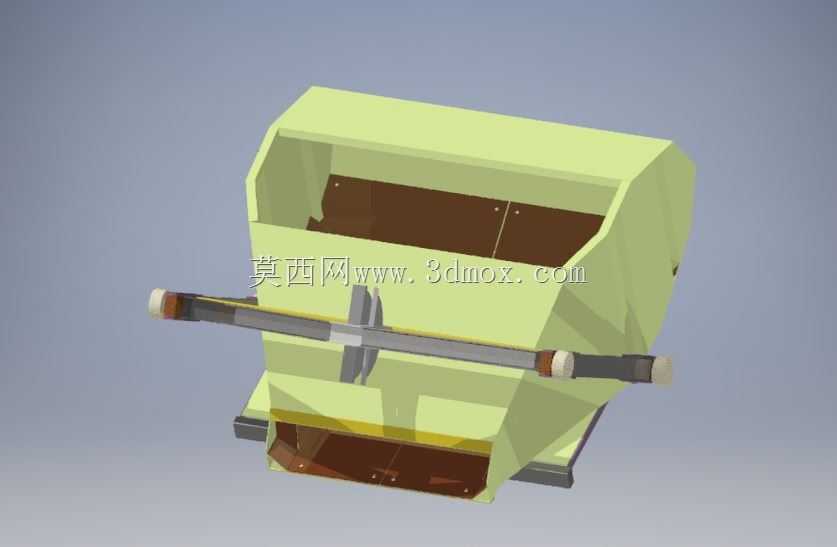

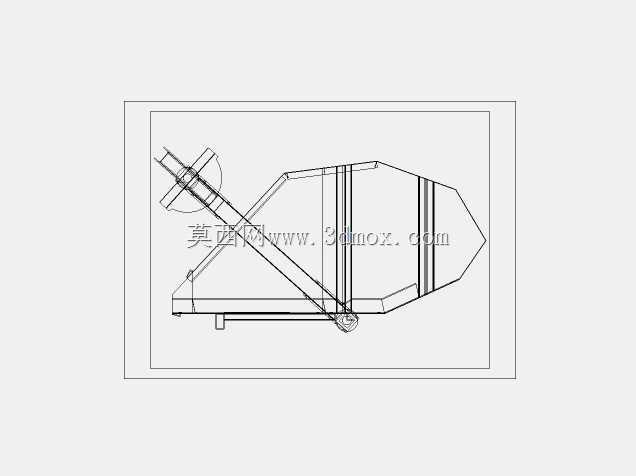

　　针对水泥厂多粉尘的作业环境，该料斗的所有铰接位置都设置防尘密封结构，避免粉尘进入铰接缝隙造成的转动卡滞，日常维护时只需定期向铰接点加注润滑脂即可保证摆动结构的灵活度，整体维护工作量远低于固定式焊接料斗。在结构建模过程中，所有连接孔位、铰接点的尺寸都按照机械设计公差标准做了参数化设置，设计人员可根据不同的产能需求直接调整料斗腔体的容积、支架的高度尺寸，快速生成适配不同工位的加料料斗模型，无需从零开始搭建结构，能够大幅缩短散料输送系统的设计周期；模型中也预留了耐磨衬板、振动器、料位计的安装位置，后续如果需要升级防堵功能、增加料位监测功能，可直接在预留位置加装对应部件，无需对料斗主体结构做切割改造。
