90度弯角水冷通风管道结构设计

　　在工业通风与温控系统的管路布设场景中，90度转向的管路构件是管路网络里占比极高的功能部件，尤其是集成水冷功能的弯角风管，往往同时承担气流导向与介质换热的双重作用，这类构件的设计合理性直接影响整套管路系统的风阻表现、冷却效率与安装适配性。这款90度水冷弯管的设计，首先围绕风管布局的实际转向需求展开，主体采用等曲率圆弧弯转结构，避免直角弯折带来的气流骤变问题，弯管内壁做连续顺滑的弧面过渡，没有突兀的台阶或折角，能有效降低气流通过时的局部阻力损失，减少风机端的动力损耗，在大流量通风场景下，这种顺滑弯转结构比直角拼接的管路风阻降低四成以上，同时也能避免直角位置长期积尘、积液的问题，降低管路运维的清理频次。

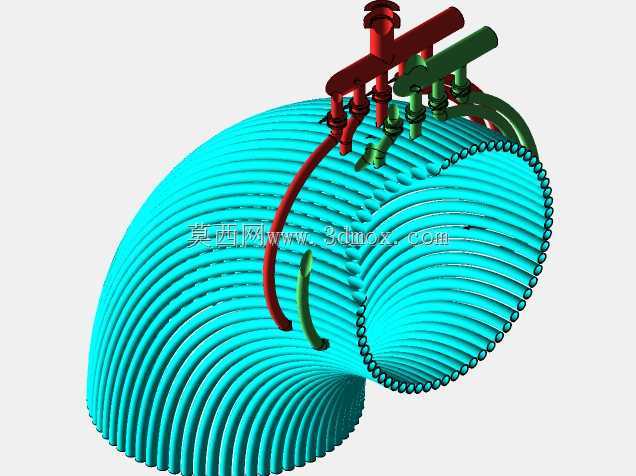

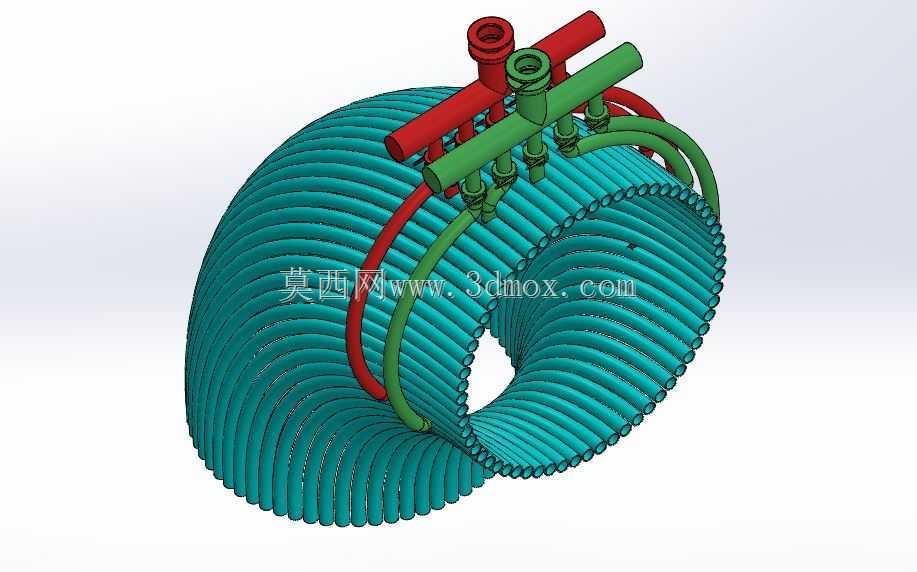

　　从功能集成的角度看，这款构件没有采用传统弯管外置焊接冷却夹套的方案，而是将冷却流道沿着弯管的环形壁面做连续排布，每一组冷却流道都顺着弯管的曲率走向布置，进出水的支管统一设置在弯管的外侧弧面位置，分为两组独立的进出水回路，分别对应弯管的两个半区，这样的设计可以让冷却介质在流道内的行程更均匀，避免弯管内侧弧长较短导致的冷却不均问题，冷却介质从进水支管进入后，沿着壁面的环形流道走完整个弯转段再从出水支管汇出，能持续带走管壁传递的热量，既可以对通过弯管的气流进行降温，也能避免高温气流长期作用导致的管壁形变，适配有温度控制要求的通风系统使用场景，比如工业设备的散热排风、恒温车间的通风回路、特种工况下的尾气降温管路等场景都能适配。

　　在安装边界的设计上，这款弯管的两端接口采用标准的环形对接结构，接口端面的平整度公差控制在机械管路对接的常规要求范围内，不需要额外做过渡接头就能和同规格的直段风管完成对接，两组进出水支管的接口位置统一朝向弯管的外侧，预留了足够的管路连接操作空间，不会因为弯管贴墙安装或者和其他管路并行布设时出现接头操作空间不足的问题。弯管的整体弯曲半径按照常规通风管路的设计规范取值，既不会因为弯曲半径过小导致风阻陡增，也不会因为弯曲半径过大占用过多的安装空间，在有限的布设空间里能完成90度转向的管路衔接，同时壁面的冷却流道采用一体化的排布设计，没有外置的突出夹套结构，整体外轮廓的尺寸和普通90度弯管保持一致，不需要在原有管路布设方案里额外预留冷却结构的安装空间，能直接替换常规无冷却功能的90度弯管，降低现有管路系统升级改造的设计成本。

　　设计过程中也充分考虑了管路布设的常见干涉问题，进出水支管的位置避开了弯管两端的法兰安装区域，对接螺栓的操作空间不会被水管遮挡，两组进出水回路的支管间距留足了阀门、接头的安装位置，后期可以根据实际流量需求在支管上加装流量调节阀，单独控制两个半区的冷却水流量，针对不同的进气温度调整冷却强度。管壁的冷却流道采用等截面设计，整个流道的通径保持一致，不会出现局部缩径导致的冷却水阻力增大问题，冷却水在流道内的流速稳定，换热效率均匀，也能避免流道内出现死水段导致的结垢问题，延长构件的实际使用寿命。在实际设备配套中，这类水冷弯管常被用在需要对排风进行预降温的管路节点，比如高温设备的排风出口位置，通过弯管的转向作用改变气流方向，同时利用壁面的水冷流道对高温气流进行第一步降温，减少后续降温设备的负载，相比在直段管路上加装外置冷却器的方案，这种集成冷却功能的弯管能节省至少一个管路节点的安装空间，也减少了管路对接的密封点位，降低了管路漏风、漏水的风险。
