外排料式NRV滚珠护圈结构设计

　　在流体输送管路的止回类阀门设计中，外排料结构的NRV滚珠护圈是直接影响阀门启闭可靠性、介质回流阻断效果的核心承载零件，这类结构常应用在小通径的低压流体管路、小型气动控制回路、润滑系统油路当中，承担着对启闭滚珠的径向限位、轴向行程约束，同时兼顾外排料通道的介质导流作用，避免管路内的杂质、残留介质在护圈位置堆积卡滞，导致滚珠无法正常落座密封。

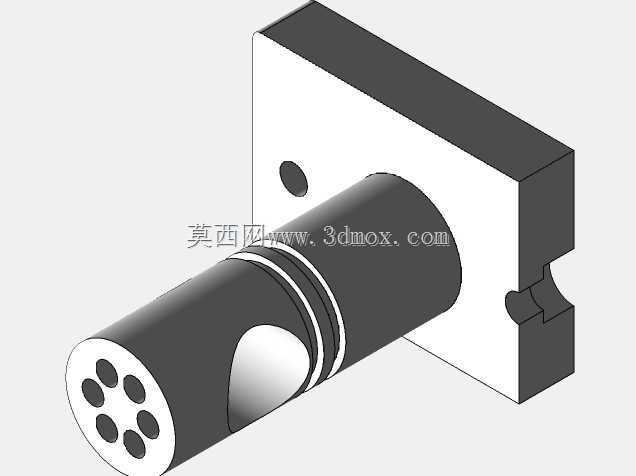

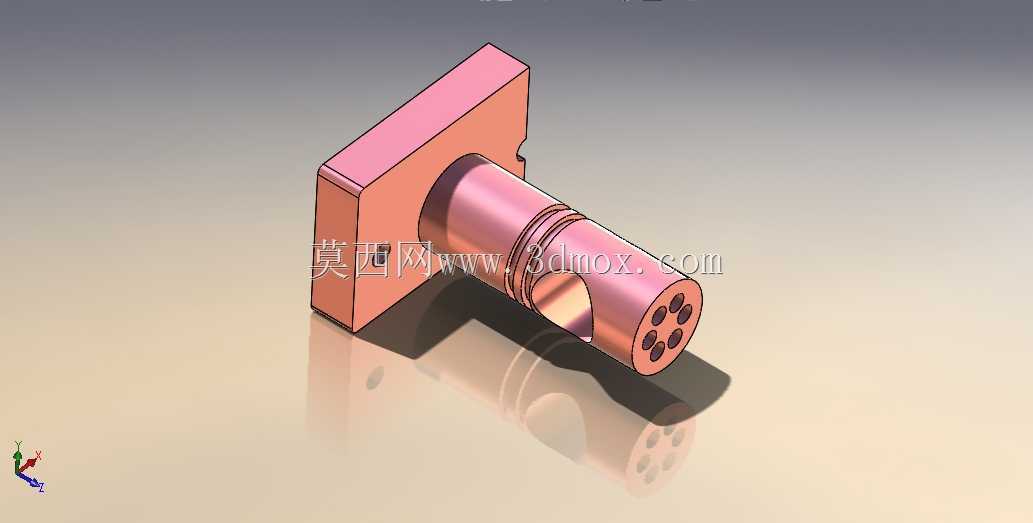

　　从实际工况适配角度看，这类护圈的设计首先要匹配对应通径NRV阀门的安装腔体，其带法兰边的方形安装端，是为了适配阀门阀体内部的台阶定位面，安装时法兰端面贴合阀体的定位台阶，通过过盈配合或者端盖压紧的方式实现固定，不需要额外设计连接孔位，依靠端面的压紧力即可实现轴向定位，避免介质流动冲击下护圈出现轴向窜动。圆柱形的主体段外径需要和阀体内腔的安装孔保持小间隙配合，间隙值控制在0.02-0.05mm区间，既保证装配时的顺畅推入，又避免间隙过大导致介质从护圈外侧旁通，影响止回效果。

　　护圈的功能设计上，端部的多通孔结构是外排料功能的核心实现部分，这些沿圆周均匀分布的通孔，一方面在阀门正向开启时，允许介质从通孔处顺利流过，降低介质流通的阻力损失，另一方面在阀门关闭、介质出现反向流动趋势时，通孔可以将护圈内部积存的杂质、冷凝残留介质及时向外排出，避免硬质颗粒卡在滚珠和护圈内壁之间，造成密封面划伤或者滚珠卡滞无法复位。护圈的内壁设计为光滑的圆柱导向面，和滚珠的球面保持均匀的环形间隙，间隙值要大于管路介质内允许的最大颗粒粒径，防止颗粒进入导向间隙引发卡涩，同时导向面的长度要覆盖滚珠的最大行程，保证滚珠在启闭过程中始终沿轴向运动，不会出现偏斜导致密封错位。

　　从结构设计思路来看，这类外排料式护圈没有采用传统的全包围式笼型结构，而是在圆柱主体的侧面开设了通槽，这个通槽的作用一方面是减少护圈本身的材料占用，降低零件重量，另一方面是给滚珠提供更大的介质接触面积，让正向流动的介质可以更快推动滚珠开启，反向流动时介质压力可以更均匀地作用在滚珠表面，推动滚珠快速落座密封。法兰端的方形结构设计，是考虑到小规格阀门的阀体内部空间有限，方形法兰相比圆形法兰可以在更小的外形尺寸下获得足够的定位承压面积，避免压紧时护圈端面出现压溃变形，同时方形结构在装配时可以起到防转作用，不需要额外设计防转销，依靠阀体内部的对应台阶平面即可限制护圈的周向转动，保证端部排料孔的位置和阀体的排料通道精准对齐。

　　在安装边界的尺寸控制上，护圈的总长度需要严格匹配阀体内部的安装空间，法兰端的厚度要根据阀门的额定工作压力计算，保证在最大工作压力下法兰不会出现弯曲变形，圆柱主体段的壁厚要满足强度要求，同时尽量减小壁厚来扩大内部通流面积，降低流阻。端部排料孔的总通流面积要大于阀门的公称通径面积，避免排料孔成为整个阀门的通流瓶颈，造成不必要的压力损失。内壁导向面的粗糙度需要控制在Ra1.6以下，减少滚珠往复运动时的摩擦阻力，同时避免粗糙表面的凸起划伤滚珠表面的密封层，影响阀门的密封寿命。

　　实际应用中，这类护圈常搭配硬质合金滚珠或者陶瓷滚珠使用，适配的介质包括清水、润滑油、低压压缩空气等无强腐蚀性的流体，在小型自动化设备的气路控制、机床润滑系统的油路止回、小型供水设备的管路防回流场景中都有大量应用。设计时需要注意，护圈的材料选择要和阀体、滚珠材料的电化学电位接近，避免长期接触介质出现电化学腐蚀，同时材料的硬度要低于滚珠硬度，防止滚珠运动过程中出现磨损，通常采用铜合金或者表面阳极氧化的铝合金制作，既满足强度要求，又具备较好的自润滑性能，减少滚珠运动的卡滞风险。另外，护圈的所有棱边都需要做倒钝处理，避免装配或者工作过程中锐边划伤密封件，或者切割介质中的杂质产生更多细小颗粒，影响阀门的正常工作。
