方法兰连接90度弯管接头结构设计

　　在工业流体输送、液压气动回路、冷却循环系统的管路布设场景中，受设备安装空间限制、管路走向避让需求，经常需要用到转向类管路连接件，这款双方法兰结构的90度弯管，就是针对这类场景设计的刚性管路转向部件。不同于螺纹连接的弯头，法兰连接的形式更适合中等通径、需要定期拆装维护的管路节点，尤其是在水冷循环系统、低压气动输送、小型工艺流体回路中，法兰连接的密封可靠性、拆装便捷性都优于小规格螺纹接头，也避免了螺纹连接反复拆装后容易出现的滑牙、密封带老化渗漏问题。

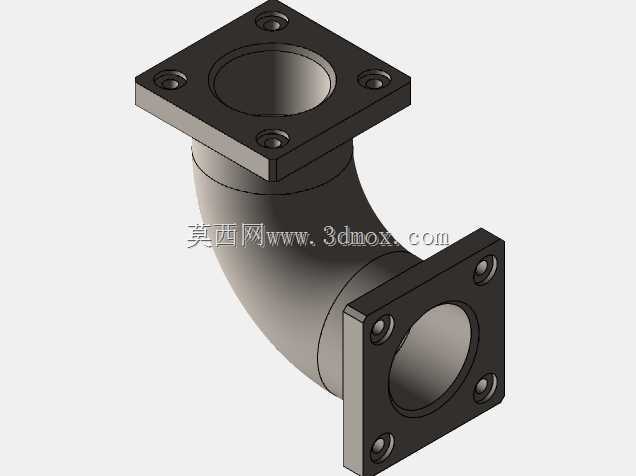

　　从结构设计逻辑来看，这款弯管采用两端对称的方形法兰作为连接界面，方形法兰相比同通径的圆形法兰，在小空间安装场景下更具优势：四个安装孔呈矩形分布，拧紧螺栓时的操作空间要求更低，不需要环绕法兰圆周预留扳手转动空间，在设备内部紧凑的管路夹层、贴近壁板的安装位置，方形法兰可以贴壁安装，仅需从单侧完成螺栓紧固作业，大幅降低狭小空间内的管路安装难度。弯管主体采用平滑的圆弧过渡流道，没有直角弯折的突兀结构，流体在转向过程中的局部阻力损失更小，不会在弯折处形成明显的涡流区，既可以降低流体输送过程中的压损，也能减少流体中杂质在弯折处的沉积概率，长期运行时管路内部的堵塞风险更低。

　　设计过程中首先确定的是通径参数，弯管的内孔直径匹配对应规格的管路通流能力，两端法兰的密封面采用平面结构，适配橡胶平垫或者金属缠绕垫的密封形式，四个安装孔的位置度公差控制在合理范围内，保证和对接法兰的孔位完全对中，避免强行对位安装造成的密封面贴合不严、螺栓额外受剪的问题。弯管的弯曲半径经过合理选取，既不会因为弯曲半径过小造成流道局部缩径、流体阻力陡增，也不会因为弯曲半径过大导致整体外形尺寸超标，占用过多安装空间。法兰和弯管主体的衔接处做了圆弧过渡的加强结构，避免直角连接处的应力集中，在管路承受内部压力、外部轻微震动载荷时，衔接位置不会出现应力开裂的问题，提升部件的整体结构强度。

　　从安装边界来看，两端方形法兰的外轮廓尺寸、安装孔中心距都遵循对应压力等级的法兰尺寸规范，安装时只需要保证对接侧的法兰规格匹配，就可以完成互换安装，不需要额外加工适配转接件。弯管的90度转向角度控制精准，两端法兰的端面分别朝向两个垂直的方向，安装后可以直接实现管路的直角转向，不需要额外调整管路角度，降低现场安装的对位难度。法兰的厚度经过强度校核，在额定工作压力下不会出现法兰变形导致的密封面渗漏，螺栓孔的孔径略大于配套螺栓的直径，预留了微小的安装调整余量，抵消管路加工、安装过程中产生的微小位置误差，避免出现孔位错位无法穿入螺栓的问题。

　　实际应用中，这类弯管接头可以用在工业设备的水冷系统中，连接设备壁板上的进出水口和内部管路，也可以用在低压气动回路中，实现气缸、阀组之间的管路转向，还可以用在小型物料气力输送系统中，作为管路转向节点的连接件。相比焊接式的90度弯头，法兰连接的形式不需要现场焊接作业，安装过程无热变形影响，后期维护更换时只需要拆卸法兰螺栓就可以完成更换，不需要切割管路，维护效率更高。设计时也充分考虑了加工工艺性，弯管主体和两端法兰可以采用焊接成型或者整体铸造成型，加工难度低，常规的机械加工设备就可以完成法兰端面、安装孔的精加工，制造成本可控，适合批量生产应用。流道内壁的平滑过渡设计，也让这款弯管适配多种流体介质，不管是清水、压缩空气，还是低粘度的工艺流体，都可以稳定输送，不会因为流道结构问题造成介质残留或者流动不畅。
