方法兰连接填料函密封结构

　　在泵类、阀类、反应容器、蒸汽管路配套的转动或滑动穿舱结构中，填料函是承担动密封核心作用的基础零部件，这套带方形安装法兰的填料函结构，主要适配中等通径的往复杆、旋转轴穿壁安装场景，可有效阻断水、低压蒸汽、轻质油品等流体介质沿运动部件间隙向外侧泄漏，是流程工业设备动密封部位最常用的密封支撑结构之一。

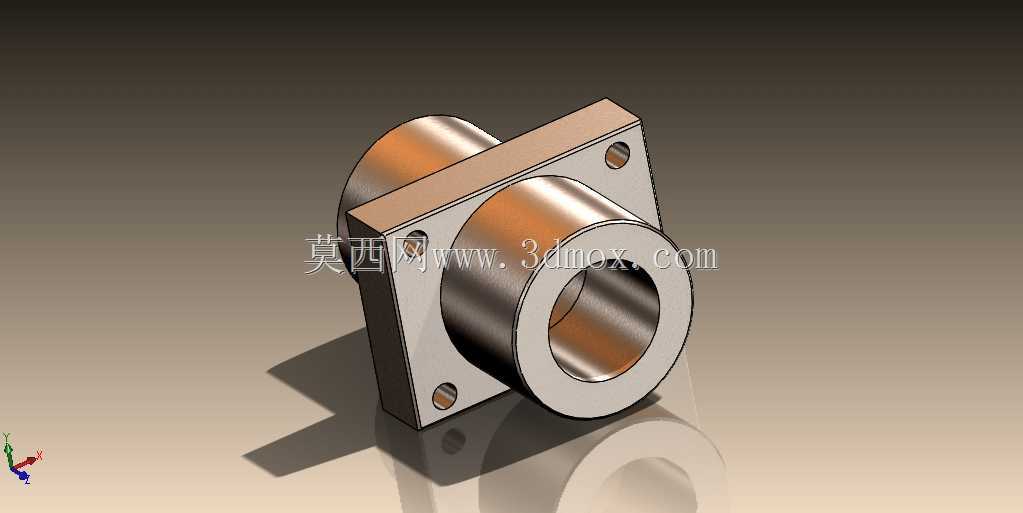

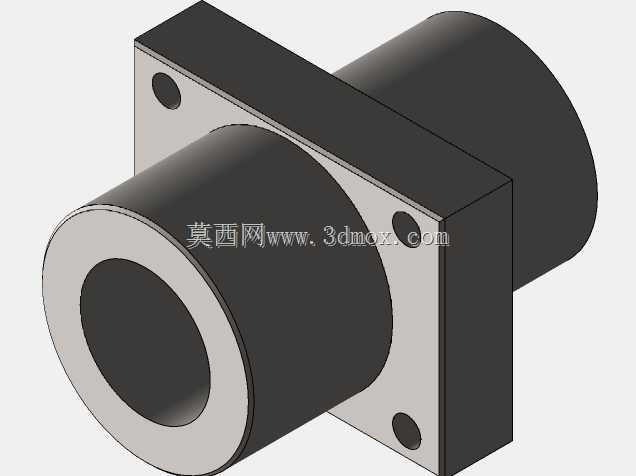

　　从实际安装边界来看，该结构采用方形法兰作为安装定位基准，法兰四个角预留光孔安装位，可直接通过螺栓紧固在设备壁板的预设安装面上，安装时无需额外加工定位止口，法兰端面与设备壁面之间加装密封垫片即可实现静密封面的防漏，适配壁厚8-20mm的设备壳体安装，安装孔位的中心距公差控制在±0.1mm范围内，可直接适配常规标准的安装基座，现场安装时无需二次配钻，大幅降低现场装配的工作量。

　　结构设计上，主体采用同轴阶梯通孔结构，靠近设备内侧的通孔直径与运动杆件的外径保持合理间隙，间隙值控制在0.2-0.5mm区间，既可以避免杆件运动时与函体内壁发生刮蹭，又能限制填料被介质压力挤入间隙造成的填料异常损耗；中间段为填料装填腔，内壁粗糙度控制在Ra1.6以下，减少填料压紧过程中的摩擦阻力，保证填料受压后能均匀贴附在杆件表面，形成连续的密封环带；外侧段为压盖配合段，内径略大于填料腔内径，可适配标准的填料压盖装入，压盖通过螺栓压紧时可逐步压缩填料，使填料产生径向变形抱紧运动杆件，实现动密封效果。

　　设计过程中重点考量了填料更换的便捷性，法兰与函体采用一体化加工结构，没有额外的焊接拼接缝，避免长期使用后焊缝位置出现介质渗漏隐患；函体外壁与法兰连接位置做了R角过渡，降低应力集中系数，在设备运行产生振动的工况下，可有效避免法兰根部出现疲劳裂纹。填料腔的长度根据常用的盘根填料圈数设计，可装填4-5圈标准盘根填料，相邻填料的切口位置错开120度布置，可大幅降低介质沿填料切口缝隙渗漏的概率，日常维护时只需拆开外侧压盖即可逐圈取出旧填料、更换新填料，无需将整个填料函从设备壁板上拆除，大幅缩短设备停机维护的时间。

　　从功能特性来看，该结构可适配最高1.6MPa的工作压力，适用介质温度范围覆盖-20℃到220℃，可满足大多数低压流体输送设备、中小型反应釜、蒸汽往复泵、给排水阀门的杆部密封需求；运动杆件的适配线速度不超过2m/s，在这个速度区间内，配合合适的浸油石棉盘根、聚四氟乙烯盘根或碳纤维盘根，可实现长期稳定的密封效果，正常维护周期下填料的使用寿命可达6个月以上。

　　建模过程中严格遵循机械加工的工艺要求，所有加工面的退刀槽、倒角都做了完整还原，法兰安装孔的倒角设计可避免螺栓装配时刮伤螺纹，函体两端的通孔端口都做了1×45度倒角，既方便装配时杆件顺利穿入，也能避免锐边割伤装填的填料。整个结构的壁厚设计经过刚度校核，在最大螺栓压紧力作用下，法兰的变形量不超过0.03mm，不会因为压紧力过大导致法兰翘曲影响静密封效果，函体本体的壁厚可承受1.5倍的额定工作压力，满足常规压力容器配套零部件的强度要求。

　　在实际选型应用中，该结构可根据不同的介质特性更换对应材质的填料，比如输送清水介质时可选用浸油棉麻盘根，输送蒸汽介质时可选用石墨盘根，输送腐蚀性介质时可选用聚四氟乙烯盘根，函体本身的材质可根据使用场景选用铸铁、碳钢或不锈钢，三维模型的参数化结构可快速调整通孔直径、法兰尺寸、填料腔长度等参数，适配不同杆径、不同安装空间的使用需求，无需重新从零开始建模，可大幅缩短设计人员的零部件开发周期。
