卧式单级离心泵工业设备三维设计

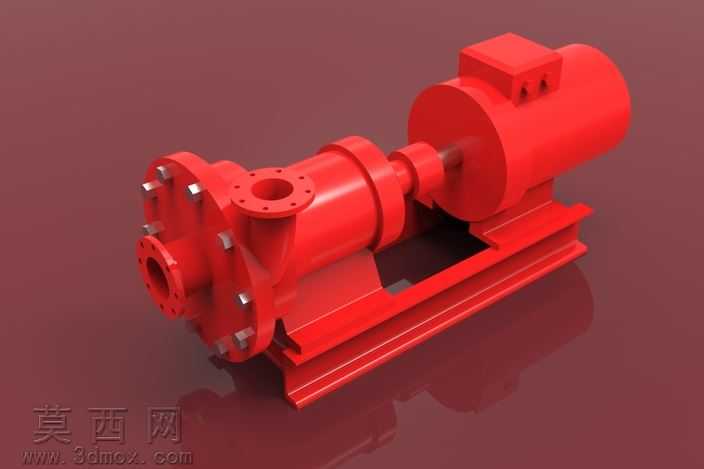

本作品为卧式单级离心泵的三维数字化设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先对泵体核心过流部件进行特征拆解：依次绘制进水法兰、蜗壳流道、出水接口的二维草绘截面，通过旋转、拉伸、布尔运算生成泵壳基体，针对法兰端面的密封槽、螺栓孔阵列采用圆周阵列特征实现参数化驱动，保证孔位间距与法兰标准尺寸完全匹配。叶轮部分通过绘制叶片型线草图，采用曲面放样结合加厚命令生成扭曲叶片结构，对叶轮前后盖板与轮毂的衔接位置做圆角过渡处理，避免应力集中的结构缺陷。动力端与泵体的连接支架采用焊接机架结构建模，通过拉伸生成底座型材，添加地脚螺栓孔、电机安装定位面的特征细节，保证支架的安装基准面与泵轴、电机轴的同轴度公差符合设计要求。联轴器部分采用凸缘联轴器结构，分别绘制主动端、从动端的轴孔、键槽特征，添加锁紧螺栓的细节结构还原装配关系。渲染阶段采用高光泽金属漆材质模拟工业泵的红色防护漆面，调整材质的粗糙度、反射率参数还原漆面的哑光金属质感，对泵体上的紧固螺栓采用镀锌金属材质，区分不同部件的材质差异；场景搭建采用暗红色哑光背景板，添加地面反射效果突出设备的整体轮廓，通过三点布光方案：主光源从左上方45度投射照亮泵体正面结构，补光弱化右侧阴影区域，轮廓光勾勒泵体与电机的边缘线条，提升渲染图的立体感。设计过程中严格遵循离心泵的结构设计规范，重点校核泵轴与电机轴的对中精度，对泵体的进出口法兰尺寸、底座安装孔位均参照行业通用标准设定，保证模型可直接用于后续的工程出图、装配模拟以及产品展示环节，完整还原了卧式离心泵从动力输入到流体输送的全部结构组成，各部件的装配约束关系清晰，可实现动态拆装演示与结构干涉检查。
