多萨同D8R水动力加药装置三维设计

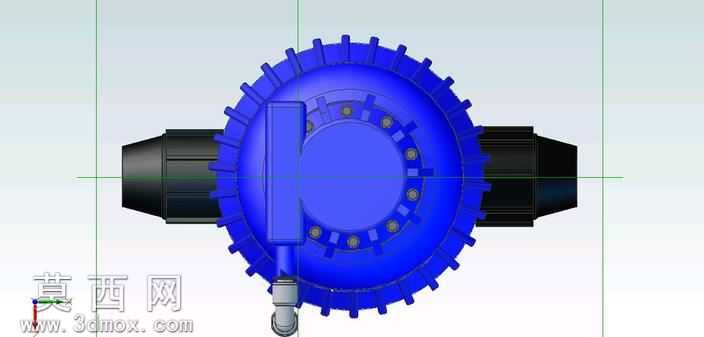

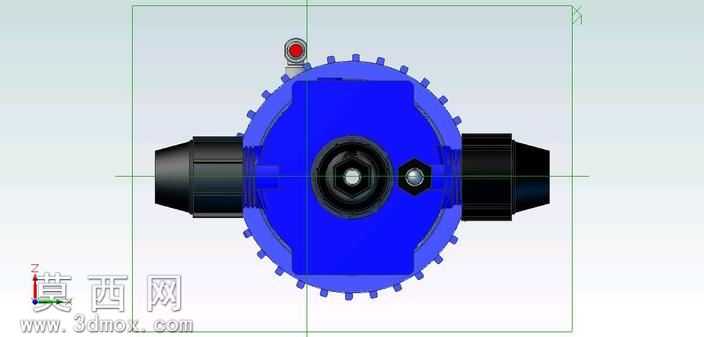

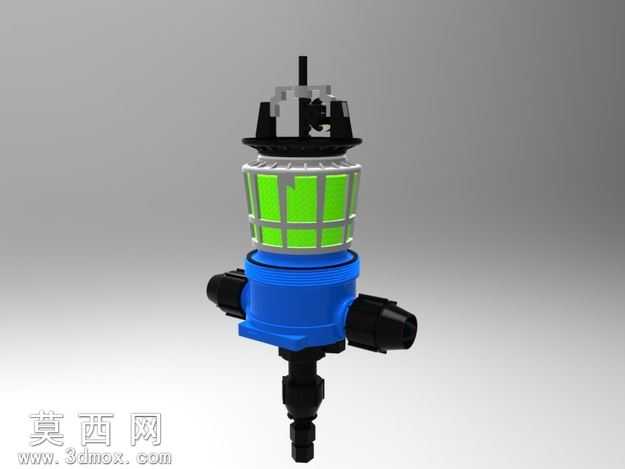

本模型为多萨同D8R系列水动力化学加药单元的三维数字化设计成果，建模阶段采用参数化特征建模方式，完整还原设备的真实结构与装配关系。首先对设备主体的蓝色耐压罐体进行建模，依据产品实际尺寸绘制罐体的回转体轮廓，通过拉伸、旋转等基础特征构建罐体的主体外形，同时还原罐体下部的加强筋结构，该结构既提升罐体的耐压性能，也在外观上形成辨识度较高的竖向棱纹造型，建模时对棱纹的弧度、间距都做了精准还原，保证和实物的一致性。罐体顶部的快接式进水接口、侧面的红色吸液管路组件、下部的进出水快接接头以及底部的出液接口都做了独立建模，其中红色吸液管采用硬质工程塑料材质的视觉表现，管路上的白色快插接头做了细节刻画，还原接头的卡扣结构与密封端面特征，黑色的进出水接口还原了外螺纹与快装卡槽的结构细节，保证各部件的装配关系完全符合实物的连接逻辑。材质渲染阶段，主体罐体采用半透明蓝色工程塑料材质，调整材质的折射度与粗糙度参数，模拟实际产品中半透明罐体可观察内部液位的视觉效果，同时在罐体表面添加细微的磨砂质感，避免塑料材质过于光滑产生的失真感；红色吸液管采用不透明亮面红色PVC材质，黑色接头采用哑光增强尼龙材质，金属接口部分做了轻微的金属光泽处理，区分不同部件的材质属性。结构设计上完整还原了该加药单元无需外接电源、依靠管路水压驱动的核心结构逻辑，内部的活塞式比例配比结构通过剖面视角可清晰展示其运动路径，模型的各部件均设置了合理的装配约束，可直接用于装配干涉检查、工作原理演示以及产品宣传渲染。设计过程中充分考虑了设备的实际使用场景，对各接口的安装尺寸、管路的弯曲半径都做了精准校核，保证模型可直接导出工程图纸用于生产参考，也可用于流体仿真分析的前置几何模型搭建，整体模型细节丰富，结构还原度高，可满足产品展示、教学演示、工程设计等多场景的使用需求。
