格兰富ALPHA1智能循环屏蔽泵三维设计

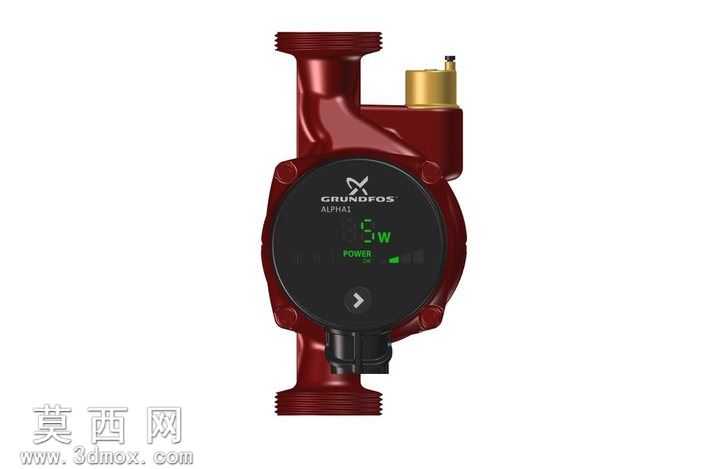

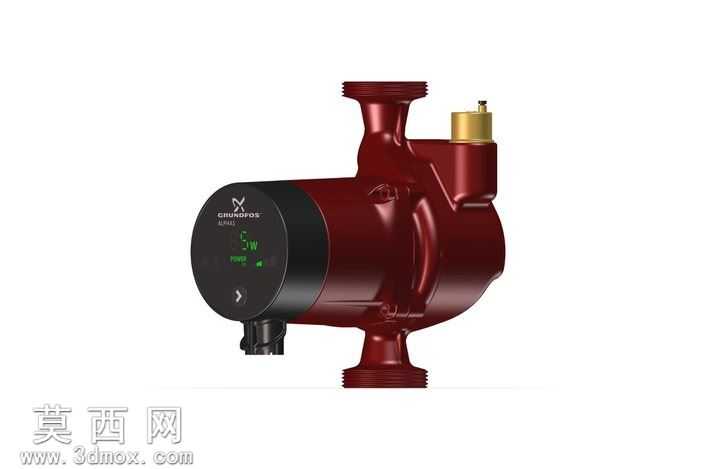

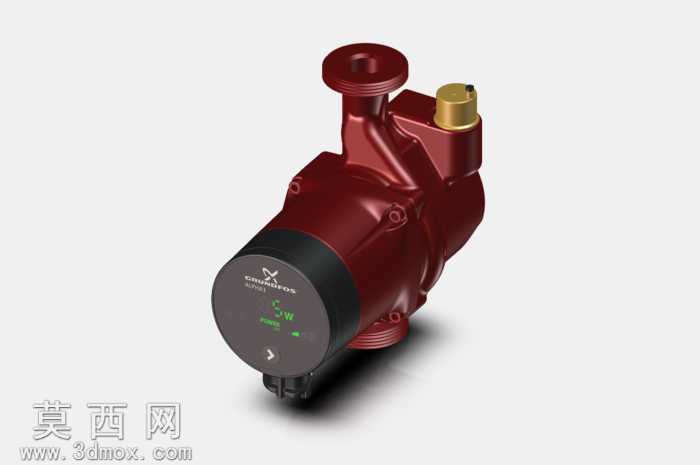

本模型为格兰富ALPHA1系列智能家用采暖循环屏蔽泵的三维数字化建模成果，建模过程严格遵循产品实物的尺寸比例与结构逻辑，完整还原了该款新型循环泵的全部核心结构特征。建模初期先梳理泵体的整体拓扑关系，将模型拆分为泵头水力段、屏蔽电机段、电控显示段、进出水连接段四个核心模块，采用自底向上的建模思路逐步搭建各部分特征。泵体的过流腔体部分采用曲面建模方式构建，精准还原蜗壳流道的顺滑过渡曲面，保证流道截面的渐变曲率符合水力设计要求，进出水端的外螺纹连接结构采用螺旋扫描特征生成，还原标准管螺纹的牙型参数与有效连接长度，确保接口结构的装配匹配性。电机外壳部分采用酒红色金属漆材质渲染，还原实物的铸铝喷塑壳体质感，表面的加强筋结构采用拉伸加倒圆角特征处理，既还原壳体的结构加强设计，也保证曲面过渡的顺滑无锐边。前端的黑色电控端盖部分采用哑光磨砂塑料材质，表面的操作按键、数字显示区域采用凹凸贴图与纹理映射实现，精准还原两位数字显示屏的区域轮廓、功能标识符号与操作按键的凸起触感，端盖与泵体的配合缝隙做了精细化处理，还原实际产品的装配公差效果。顶部的自动排气阀组件采用黄铜金属材质渲染，还原铜质构件的金属光泽与加工纹理，排气阀的阀芯、密封结构都做了细节还原，底部的接线盒部分还原了线缆引出的防水接头结构，完整呈现泵体的外部接线结构。建模过程中对各部件的装配关系做了严格约束，泵轴与叶轮的同轴度、电机定子与转子的配合间隙、密封件的安装位置都完全参照实物结构设置，所有零部件之间无干涉错位，可直接用于装配演示、结构拆解教学以及产品宣传渲染使用。该款泵作为格兰富推出的新型节能循环泵，自带功率数显功能，建模时特意还原了显示区域的数字标识细节，能够直观呈现产品的智能属性，整体模型的材质分层清晰，可直接导入渲染软件调整光照参数生成产品级展示效果图，也可用于暖通系统的配套设备装配模拟，帮助设计人员直观了解该款循环泵的外形尺寸与安装接口参数。
