适配0.8KW水冷主轴的Z轴安装结构

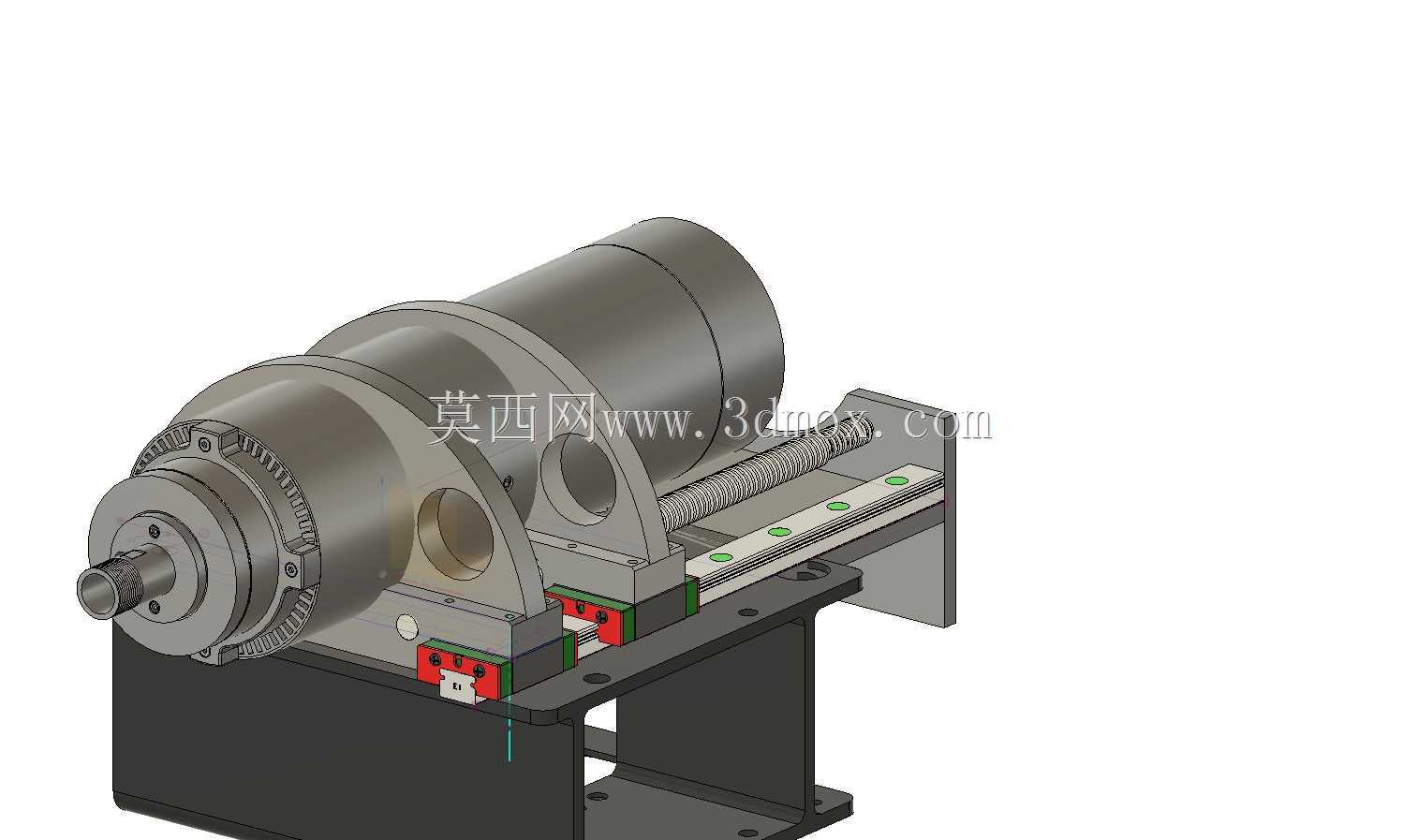

　　这套Z轴安装结构，核心是为65mm直径规格的0.8KW水冷主轴做配套安装支撑，在小型数控雕刻、桌面级铣削加工场景里，Z轴的刚性和主轴安装位置直接决定加工精度，很多DIY改造或者小型设备升级时，常遇到主轴悬伸过长、Z轴负载下形变超差的问题，这套结构就是针对这类痛点做的优化设计。从实际安装逻辑来看，整个组件把主轴固定座、Z轴直线导向副、传动进给单元做了集成化布局，没有采用分体式拼接的安装方式，避免了多零件拼接带来的累积装配误差。主轴固定座采用环抱式夹紧结构，抱紧面和65mm主轴的圆柱面完全贴合，夹紧位置选在主轴前端靠近输出端的位置，尽可能缩短主轴刀具端到导向支撑点的距离，从力学角度降低切削受力时的悬臂弯矩，

　　加工硬材质工件时能明显减少振刀纹的产生。导向部分采用的是双直线导轨搭配滑块的结构，导轨平行度在装配时通过安装基准面做了限位，不需要额外做复杂的调校就能保证运行顺滑，滑块和主轴安装座直接刚性连接，传动丝杠布置在两根导轨的对称中心线上，让进给推力的作用线和主轴重心、负载受力线尽可能重合，避免偏载导致的滑块磨损不均、进给卡顿问题。设计时特意将整个安装组件的重心向X轴机架侧靠拢，尽可能缩减Z轴滑台伸出机架的悬伸量，很多同类结构常因为主轴安装位置过于靠前，导致X轴横梁承受额外的翻转力矩，高速进给或者重切削时整个机头出现晃动，这套结构把主轴的后端面尽量贴近Z轴滑台的安装立面，甚至在固定座上做了避让槽来容纳主轴尾部的水冷接头、接线部分，

　　在不干涉主轴管线布置的前提下，把整体重心后移了近20mm，有效降低了X轴驱动的负载，也提升了整个运动单元的动态响应速度。安装边界上，整个Z轴组件的底座安装孔位完全匹配常见Xcarve设备的X轴横梁安装面，不需要对原有设备的机架做打孔、切割等二次改造，直接替换原有Z轴滑台就能完成升级，底座的支撑立板采用折弯加筋的结构，在控制整体重量的前提下提升了支撑刚性，不会因为壁厚不足导致夹紧主轴时出现立板形变。实际使用场景里，这套结构既可以用于小型数控雕刻机做金属、硬质木材的铣削加工，也能适配小型桌面级3D打印设备改装成铣削复合机头，安装时只需要先把导轨、丝杠预装在滑座上，再将主轴穿入固定座拧紧夹紧螺栓，接好水冷管路和主轴电源线，

　　调整丝杠和导轨的平行度后就能固定到机架上，整个装配过程不需要专用工装，普通机加工从业者按照装配基准面就能完成调校。结构上还预留了行程限位开关的安装位，不需要额外加装限位挡块的固定支架，滑台运行到上下极限位置时能直接触发限位信号，避免超程撞机。主轴固定座上还设计了防尘挡片的安装槽，可以加装柔性防尘折布，阻挡加工产生的切屑、粉尘进入导轨和丝杠的传动面，延长传动部件的维护周期，在木工加工、PCB铣削这类粉尘较大的场景里，这个细节能大幅降低后期的维护工作量。从受力传递路径来看，切削时刀具受到的径向力会直接通过主轴传递到环抱式固定座，再均匀分散到两个直线滑块上，最终通过导轨传递到底座和X轴机架，整个传力路径没有薄弱的转接零件，不会出现局部应力集中导致的零件变形，连续长时间加工时，Z轴的进给精度保持性比分体式安装结构提升不少。另外，整个结构的零件都采用常见的板材加工工艺制作，没有复杂的曲面或者特殊加工要求，普通的铣削、钻孔设备就能完成所有零件的加工，对于小批量制作或者DIY爱好者来说，加工门槛很低，不需要五轴或者特殊工装就能生产。
