8mm孔径双端柔性防齿隙传动联轴器

　　在精密传动链路的搭建过程中，轴与轴之间的同轴度误差补偿、反向传动间隙消除一直是小型传动机构设计里的核心痛点，尤其是在步进、伺服类小扭矩输出的传动场景中，传统刚性联轴器无法适配安装时的微小偏心、偏角误差，长期运行会加剧轴承磨损，反向传动时的齿隙还会直接影响定位精度，这类8mm孔径的柔性防齿隙联轴器正是针对这类场景开发的传动连接件。从实际应用场景来看，这类联轴器常被用在小型自动化设备的进给轴、3D打印设备的运动轴、小型检测设备的传动模组、桌面级数控设备的动力传输环节，适配输出轴直径为8mm的动力单元与负载端连接，不管是动力端和负载端存在微小的径向偏移、角向偏斜还是轴向窜动，中间的柔性缓冲结构都能在传递扭矩的同时抵消这些安装误差，

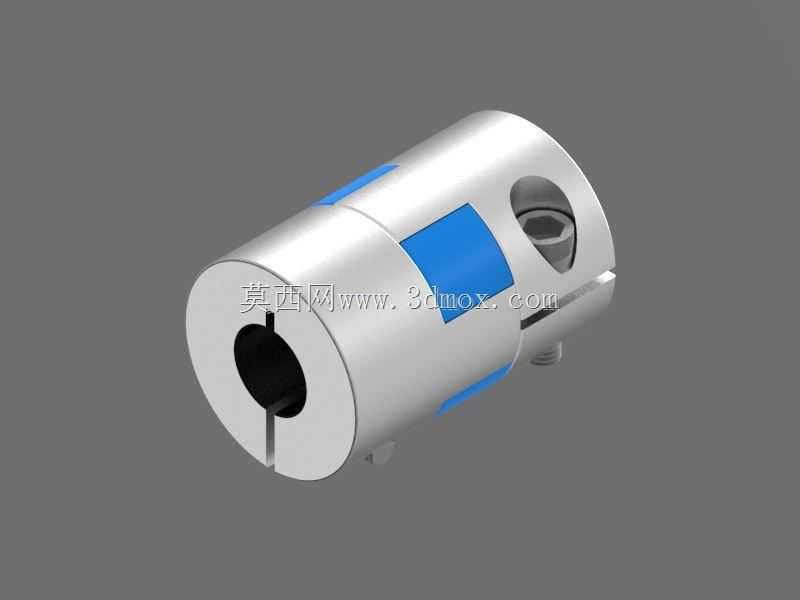

　　避免额外的装配应力传导到两端的支撑轴承上，延长整套传动机构的使用寿命。这款联轴器的核心功能特性集中在防齿隙设计上，和普通的梅花联轴器、膜片联轴器不同，它的夹紧结构采用了侧面开槽加顶丝锁紧的组合方式，轴孔与传动轴的配合面在锁紧后能实现无间隙抱紧，不会因为正反转切换出现传动空程，中间的弹性缓冲块采用高耐磨的弹性材质，既能吸收传动过程中的微小振动，又能在过载时起到一定的扭矩保护作用，避免硬连接状态下负载卡滞直接损坏动力端的电机绕组或传动齿轮。从设计思路上看，这款联轴器在建模时优先考虑了安装便捷性与空间适配性，整体采用圆柱式外形，没有突出的锁紧结构，在狭小的安装空间内不会和周边的走线、机架结构产生干涉；

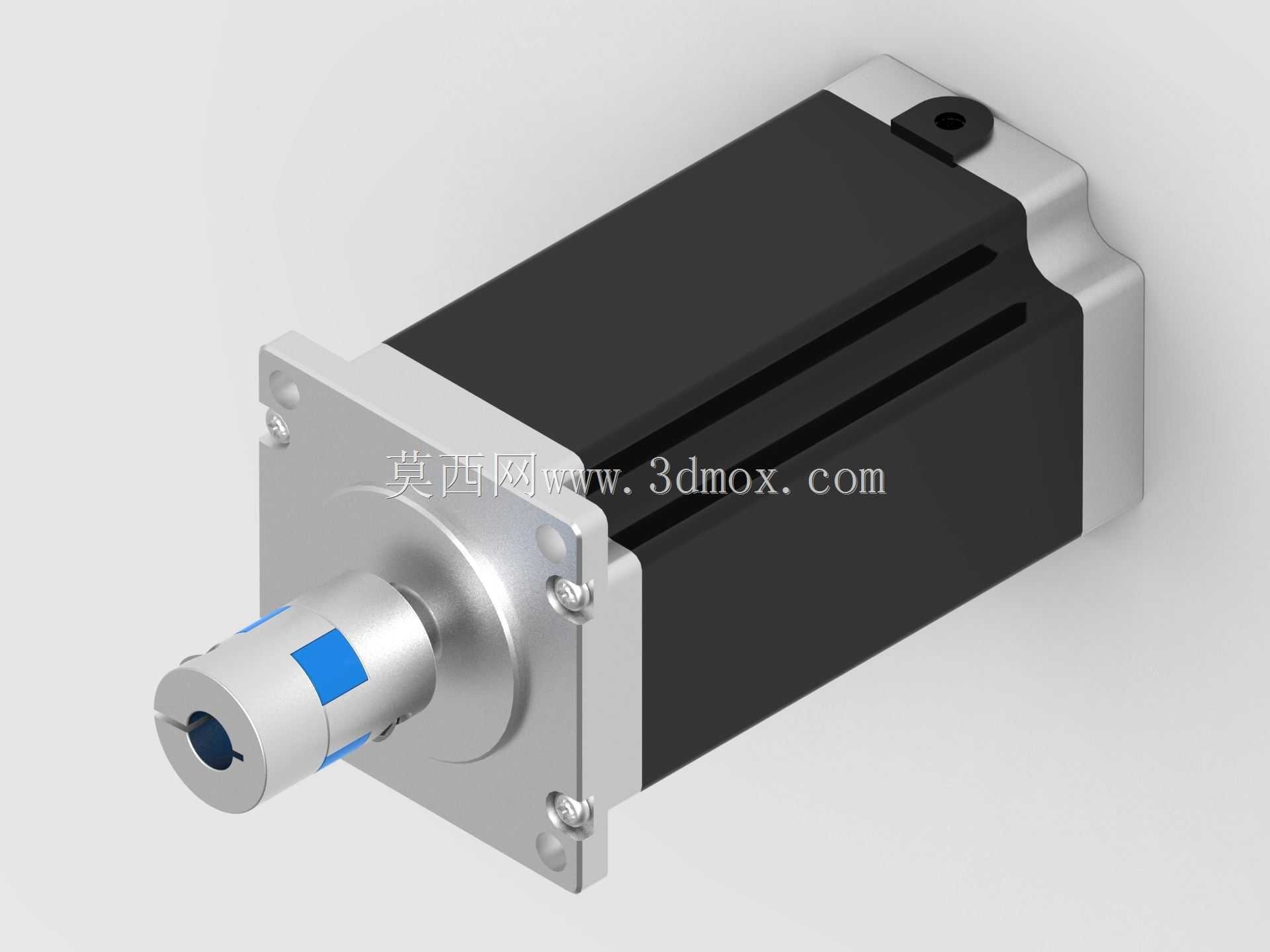

　　两端的轴孔加工公差严格按照过渡配合设计，既保证装配时传动轴能顺利插入，又能在锁紧后实现足够的抱紧力，不会出现大扭矩下的轴孔打滑问题；侧面的顶丝孔位置做了沉台处理，锁紧后顶丝头部不会高出联轴器外圆，进一步压缩了安装所需的径向空间。在外形尺寸与安装边界上，这款联轴器两端轴孔均为8mm直径，适配市面上绝大多数标称8mm输出轴的42、57系列步进电机，以及同规格的伺服电机、编码器输出轴；整体外径控制在合理范围内，不会因为尺寸过大增加额外的转动惯量，对于小功率传动系统来说，更低的转动惯量意味着更快的动态响应速度，能更好适配频繁正反转、快速启停的传动工况；联轴器的总长度经过优化，在保证足够的弹性补偿量的前提下，尽可能缩短轴向安装尺寸，

　　减少整套传动模组的轴向占用空间，对于紧凑型设备的结构布局非常友好。实际选型使用时需要注意，这类柔性联轴器的额定扭矩匹配要对应动力端的最大输出扭矩，不能超扭矩使用，否则会导致中间弹性块过早老化损坏，或者顶丝锁紧失效；安装时要先将两端轴插入轴孔至合适深度，再交替锁紧两侧的顶丝，避免单边锁紧导致的同轴度偏差；如果是用于高精度定位的传动场景，装配后可以打表检测联轴器的径向跳动，将跳动值控制在允许范围内，能进一步提升整套机构的传动精度。和传统的刚性联轴器相比，这类带防齿隙设计的柔性联轴器不需要严格保证两端轴的绝对同轴，大幅降低了机架加工、装配时的精度要求，能有效缩短设备的装配调试周期，同时在长期运行过程中，柔性结构能持续吸收传动振动，降低设备运行时的噪音，提升终端设备的运行稳定性。
