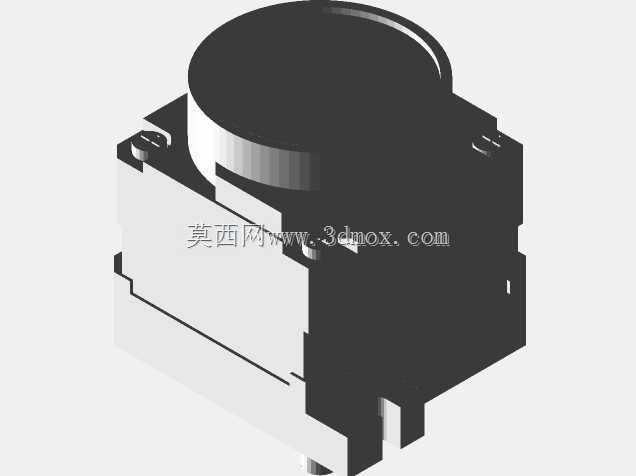

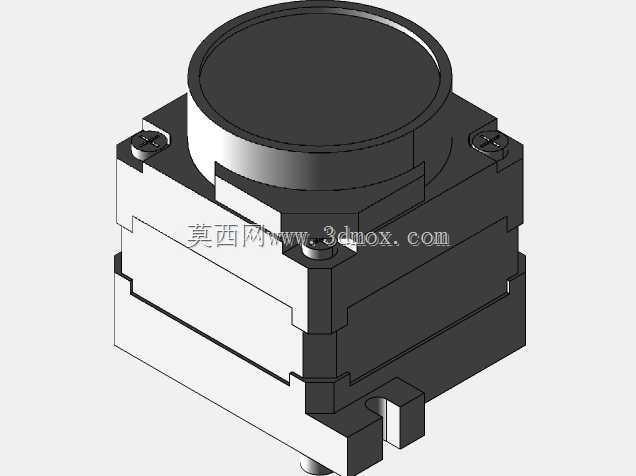

多摩川TS3079N535步进电机结构设计

　　在自动化产线的点位输送、小型工装的角度调节、检测设备的探针位移控制这类需要精准开环位置控制的场景里，步进电机始终是成本与精度平衡度最优的执行元件选择，这款多摩川TS系列步进电机的结构设计，完全围绕小空间安装、高响应驱动的实际工程需求展开。从实际选型适配的角度看，这类小尺寸步进电机常被用在桌面型点胶设备的X/Y轴驱动、标签供料器的卷料牵引、视觉检测设备的镜头焦距微调机构上，不需要额外加装位置反馈编码器，依靠脉冲信号就能实现固定步距角的位移输出，搭配细分驱动器可以把每圈的步进分辨率提升到数千步，完全能满足轻工自动化、电子组装类设备的定位精度要求。设计过程中首先敲定的是安装边界的约束，

　　方形机座的安装孔位完全沿用行业通用的20/28/35/42系列步进电机的孔距标准，不需要用户重新设计安装转接板，机座侧面的出线槽位置避开了常见的设备安装板加强筋区域，不会出现接线后线缆被挤压弯折的问题。电机本体的结构分为定子绕组腔体、转子磁钢组件、前端输出轴轴承室、后端阻尼端盖四个核心部分，前端输出轴的轴径公差选用h7级配合精度，能直接适配市面上绝大多数的同步轮、联轴器、小型齿轮的安装孔公差，轴端的卡簧槽位置预留了足够的轴向固定空间，避免传动件运转时出现轴向窜动。转子部分的磁钢排布采用两相混合式步进的常规极对数设计，能保证低速运转时的输出扭矩平稳，不会出现明显的低频振动问题，后端盖内置的阻尼片可以吸收转子停转时的余振，

　　在频繁启停的点位控制场景里能有效缩短定位稳定时间，减少设备的节拍等待时长。机座的外壳采用拉伸铝型材加工，表面做了阳极氧化处理，既可以保证绕组工作时的散热效率，又能在车间多粉尘、少量切削液飞溅的环境里避免外壳锈蚀，端盖与机座的配合面做了止口定位，装配时不需要反复调整同轴度，能有效降低批量生产时的装配工时。从实际安装适配的细节来看，电机的总长度控制在同扭矩等级产品的常规尺寸范围内，不会在设备内部占用过多的Z向空间，输出轴的伸出长度刚好覆盖常规联轴器的夹紧长度，不需要用户额外对轴进行裁切加工，机座底部的安装平面平面度控制在0.02mm以内，安装到设备安装板上不会出现机座变形导致的轴承卡滞问题。绕组的出线端采用耐高温的硅橡胶导线，

　　线芯截面积匹配电机的额定电流，长时间满负载运转不会出现导线过热老化的问题，导线根部做了防弯折的护套处理，在设备布线拖拽时不会出现线芯断裂的故障。这类步进电机的结构设计不需要追求极致的参数冗余，所有的结构细节都围绕实际使用场景的痛点展开：比如安装孔位的通用性让选型替换不需要改结构，轴径的标准公差减少传动件的二次加工，外壳的散热设计保证长时间连续运转的温升在绝缘等级允许范围内，阻尼端盖的设计优化频繁启停的动态响应，这些细节都是在大量现场调试、故障排查的经验基础上敲定的，没有多余的装饰性结构，每一处几何特征都对应实际装配、使用、维护环节的具体需求。做这类传动执行元件的三维建模时，不能只照着外观测绘做曲面，必须把每个配合面的公差、安装空间的预留、运动部件的干涉边界都考虑清楚，比如输出轴转动时和端盖的间隙、轴承室的配合过盈量、安装孔的沉头深度是否能容纳对应规格的螺丝头，这些细节如果在建模阶段遗漏，后续出工程图加工或者做整机装配仿真时就会出现干涉、装不上的问题，反而拖慢整个项目的设计进度。
