航空发电机筒体结构三维数模设计

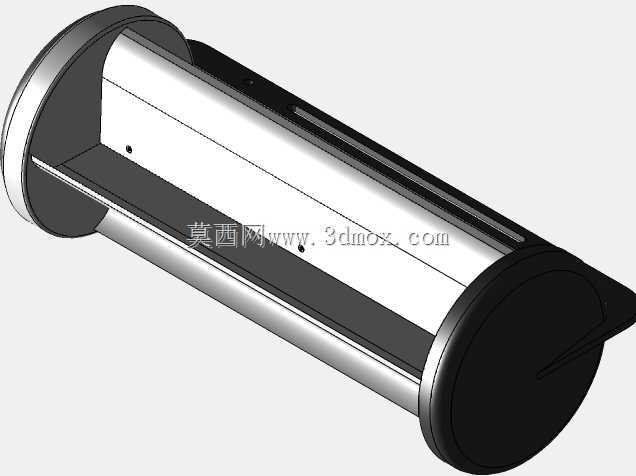

　　在民用支线客机、通用航空飞行器以及部分军用特种无人机的机载供电系统中，这类筒式结构的航空发电机是核心供电单元，主要承担发动机运转过程中，将主轴输出的旋转机械能转化为稳定电能的功能，为航电系统、飞控作动机构、舱内环境控制设备以及应急备份供电回路提供持续电力输出，部分构型下还会与APU辅助动力单元联动，在主发动机停车状态下提供应急供电保障。从结构设计逻辑来看，该模型采用同轴圆筒式布局，完全匹配航空机载设备对安装空间的严苛要求——航空设备舱内的安装位多为沿机身径向或发动机短舱轴向布置的圆柱型预留腔，筒状外形可以最大化利用有限的舱内空间，减少无效安装间隙，同时圆柱壳体的结构刚度在同等重量下远高于方形或其他异形壳体，能够承受飞行器起降、

　　机动飞行过程中产生的大过载冲击，以及发动机运转带来的持续高频振动。模型的主体壳体采用薄壁卷焊式结构设计思路，内壁预留的纵向安装槽是用来嵌装定子绕组固定压条的定位结构，槽位的位置度公差控制在0.05mm以内，保证定子铁芯压装后与转子的同轴度，避免运转过程中出现气隙不均导致的发电效率下降、转子扫膛等故障。两端的端盖安装止口采用台阶式定位设计，一端的法兰盘结构用来与发动机机匣或传动齿轮箱的安装面对接，止口的配合公差选用H7/js6的过渡配合，既保证装配时的定位精度，又能在设备维护时顺利拆解，不会因为高空低温环境下的材料冷缩出现配合面卡滞。壳体侧壁上分布的小孔是绕组引线的穿线孔以及温度传感器的安装孔，孔位周边做了局部加厚处理，

　　避免薄壁结构在开孔处出现应力集中，在飞行器做大过载机动时产生结构裂纹。从安装边界来看，该模型的外径尺寸完全匹配主流小型航空发动机附件机匣的标准安装腔内径，轴向长度控制在附件舱预留的安装行程范围内，端盖上的安装孔位采用等节距圆周分布设计，可以适配不同角度的安装姿态，不需要额外设计转接法兰就能直接完成装机固定。壳体外表面预留的纵向凸台是用来安装散热导冷板的安装面，航空发电机在高空低气压环境下的散热条件远差于地面设备，通过凸台与机匣上的散热回路贴合，可以将绕组运转产生的热量快速传导出去，避免高温导致的绕组绝缘层老化加速。在实际建模过程中，这类筒式结构需要重点关注薄壁件的壁厚均匀性，整个壳体的壁厚差控制在0.2mm以内，

　　避免因为壁厚不均导致的转动惯量不平衡，同时壳体的内表面粗糙度要求达到Ra1.6，减少定子压装时的摩擦阻力，也能避免内壁毛刺划伤绕组绝缘层。端盖与壳体的连接采用周向均布的小规格螺栓连接，螺栓孔的位置度需要与端盖、壳体的同轴度基准保持统一，避免装配后出现端盖偏斜，导致转子轴承的安装应力过大，缩短轴承的使用寿命。另外，模型一端伸出的引线槽结构，是用来将发电机输出的三相交流电引线引导至舱内的整流模块，引线槽做了圆角过渡处理，避免飞行过程中的振动导致引线外皮被棱角磨损，造成供电回路短路故障。这类结构的设计还要考虑高空低气压环境下的绝缘性能，所有穿线孔的位置都预留了密封胶圈的安装槽，保证壳体内部的腔体可以充入惰性保护气体，或者维持一定的内部压力，避免高空低气压下出现电极之间的爬电、打火现象。在结构强度校核层面，整个筒体结构需要通过12g的纵向过载、8g的横向过载冲击仿真，保证在极端机动工况下壳体不会出现塑性变形，同时还要满足-55℃到180℃的工作温度区间下的结构尺寸稳定性，避免不同材料的热膨胀系数差异导致配合面出现间隙，影响设备的密封性能和定位精度。
