区域供暖管道支撑固定鞍座结构

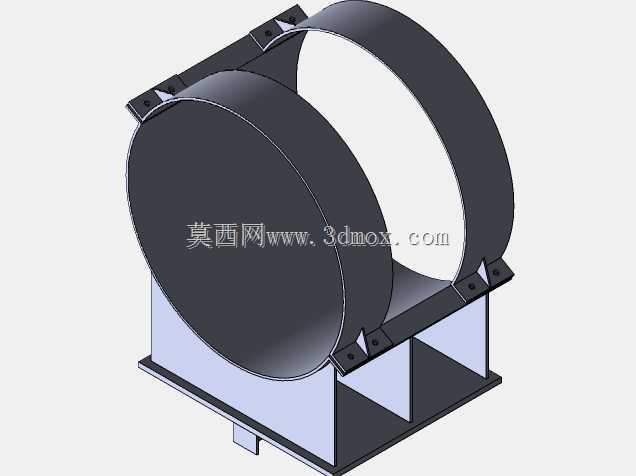

　　在城镇集中供暖、工业厂区热力输送的管网布设场景中，大口径热力管道的长距离架空或管沟敷设，离不开可靠的支撑固定构件来抵消管路运行过程中的热胀冷缩位移、介质流动振动以及自身重力带来的载荷，这款管道鞍座正是针对这类场景设计的专用支撑固定部件。不同于普通的U型管卡仅能提供简单的抱紧约束，该鞍座采用下半承托加双侧半环箍合的结构形式，底部设置带加强筋的焊接支座，可直接与预埋基础钢架、管廊支架横梁通过螺栓连接固定，安装时先将下半弧形承托座对准管道底部就位，再扣合上半环带，穿入连接螺栓逐步拧紧，即可实现对管道的周向约束，避免管道在运行过程中出现径向窜动、轴向滑移超标的问题。从结构设计逻辑来看，鞍座的弧形贴合面完全匹配对应公称直径管道的外圆弧度，

　　接触区域可根据实际使用需求加装橡胶减震垫，一方面能够增大接触摩擦力提升固定可靠性，另一方面也能避免钢制构件直接硬接触对管道外防腐层造成刮蹭损伤，延长管路整体的防腐使用寿命。底部的支座采用立板加横板的焊接箱型加强结构，两道垂直加强筋分别对应两侧环箍的连接受力点，能够将管道传递来的垂直载荷均匀分散到下方的安装基础面上，避免局部应力集中导致支架变形或基础压溃。在实际工程选型应用中，这类鞍座的适配管径覆盖常用的大口径热力输送管道，安装边界需要提前核算：支座底部的安装孔位间距需与现场支架横梁的预留孔位匹配，环箍合拢后的总高度需满足管廊或管沟内的竖向净空要求，两侧连接耳板的突出宽度不能超出支架横梁的宽度范围，避免安装时出现干涉。

　　针对供暖管路的运行特性，该鞍座在设计时预留了合理的配合间隙，当管道因热媒温度变化产生线性伸长时，若搭配滑动底板使用可允许管道在轴向产生可控位移，抵消热应力对管路和支架的破坏；若作为固定点使用，则可通过加装挡块、加大螺栓预紧力的方式实现完全锁止，满足管网不同节点的固定需求。不同于小型管路的轻型管卡，这类鞍座的承托弧面宽度经过载荷核算，能够在长期承受满管水重加管道自重的工况下保持结构稳定，不会出现弧面变形、螺栓断裂的失效问题。在三维建模过程中，所有的焊接接缝、螺栓过孔、倒角过渡都按照实际加工工艺要求做了还原，环箍与承托座的连接耳板处预留了足够的螺栓操作空间，方便现场施工时使用扳手完成紧固作业，不会出现工具无法就位的安装死角。

　　对于热力管网设计人员来说，该模型可直接导入管网整体装配场景，用于校验支架布设间距、安装空间是否合理，也可作为衍生设计的基础模板，根据不同的管径参数、载荷要求调整弧面直径、板材厚度、加强筋尺寸，快速生成适配不同项目需求的鞍座模型，减少重复建模的工作量。在实际安装作业中，这类鞍座通常会在管道吊装就位前提前预装在支架上，待管道落位后再扣合上环箍完成紧固，相比全包围式的套管支座，这种分体式的鞍座安装效率更高，后期管道维护更换时也无需大范围挪动管路，仅需拆卸上半环箍即可完成局部检修作业，大幅降低管网后期运维的作业难度。
