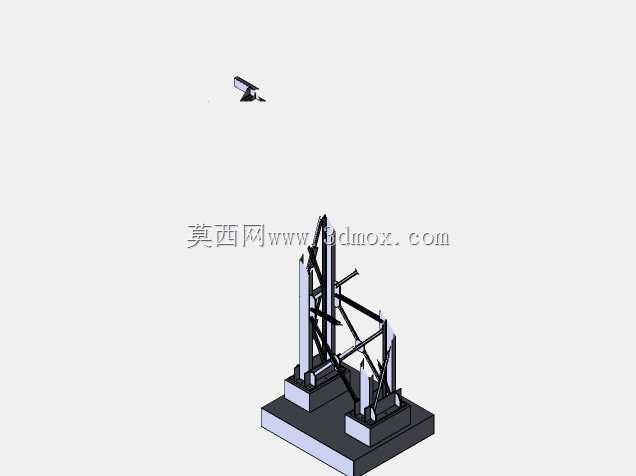

轻型双柱斜撑门式刚架承载结构

　　这类带斜向交叉支撑的双柱门式刚架，多用于跨度不大、屋面荷载适中的单层工业附属建筑、厂区临时仓储棚顶、小型设备检修遮阳棚的主体承重框架，区别于大跨度无斜撑的重型厂房刚架，这类结构通过柱间交叉斜撑抵消水平方向的风荷载与轻微地震作用，不需要额外设置柱间支撑桁架，能在压缩构件截面尺寸的同时保证整体侧向刚度，适合场地边界有限、对结构自重有控制要求的搭建场景。从结构受力逻辑来看，两根竖直主立柱底部采用方形扩大支座板，通过预埋螺栓与混凝土基础锚固，支座板与柱身之间设置加劲肋分散柱脚压应力，避免柱脚与基础连接位置出现应力集中导致的局部变形；柱身上段与横向承载梁采用刚性连接节点，节点位置通过三角加强板传递梁端弯矩，保证刚接节点的转动刚度，

　　让梁柱共同承担竖向荷载产生的内力。斜向交叉支撑采用等边角钢制作，两端通过节点板与柱身预设的连接耳板铰接，这种铰接设计能让斜撑仅承担轴向拉力与压力，不传递附加弯矩，既降低了构件加工精度要求，也能在结构受水平力作用时快速将荷载传递至柱脚，减少主立柱的侧向变形量。横向承载梁采用变截面设计，靠近梁柱节点位置截面高度更大，跨中位置截面适当收窄，匹配梁体不同位置的弯矩分布规律，在不浪费型材的前提下保证梁体的抗弯承载力，梁体上翼缘预留等间距螺栓孔，用于后续安装屋面檩条与围护结构，不需要现场额外钻孔，能大幅缩短现场安装的作业周期。从安装边界来看，这类刚架单榀的横向跨度适配6米以内的柱距需求，柱身高度可根据实际使用需求调整，

　　常规应用场景下柱顶高度控制在4.5米以内，柱脚支座板的尺寸预留足够的螺栓安装操作空间，基础预埋螺栓的定位误差可通过支座板上的长圆孔进行微调，降低现场基础施工的精度要求。结构整体的构件拆分完全适配常规运输车辆的装载尺寸，所有构件均在工厂完成下料、焊接、除锈与预涂装，现场仅需要通过高强螺栓完成拼接，不需要现场焊接作业，既降低了现场安装的作业难度，也能更好控制构件的防腐涂装质量，减少后期维护成本。在实际选型应用中，这类带斜撑的门式刚架相比纯刚接无支撑的门式结构，用钢量能降低15%左右，适合对造价控制较严格、水平荷载不大的应用场景，斜撑的设置位置避开了常规人员通行与设备进出的通道区域，不会影响建筑内部的空间利用率；

　　柱脚位置的支座设计考虑了后期二次灌浆的操作空间，安装完成后可通过灌浆料填充支座板与基础顶面的间隙，保证柱脚受力均匀，避免出现局部承压不足的问题。建模过程中需要重点关注各个连接节点的螺栓孔位对齐关系，尤其是斜撑两端的铰接节点孔位，需要保证现场安装时斜撑能顺利就位，不会出现孔位错位导致的强制拼装问题；梁柱刚性节点的加劲肋设置需要匹配梁端与柱身的截面尺寸，保证加劲肋能有效传递节点内力，避免节点区域出现局部失稳。
