壁装式手动调节拉杆结构设计

　　这款壁装拉杆的设计初衷，是解决小型生产工位、设备检修平台、临时工装架设场景下，壁面挂载部件的位置微调与承重支撑需求，区别于常规的固定式壁挂支架，它可以在安装完成后通过上部的三根调节螺杆实现挂载端的高度、水平度微调，适配不同安装基面的误差，也能满足后续工位调整时的位置变动需求，不用反复在墙面打孔破坏建筑结构。

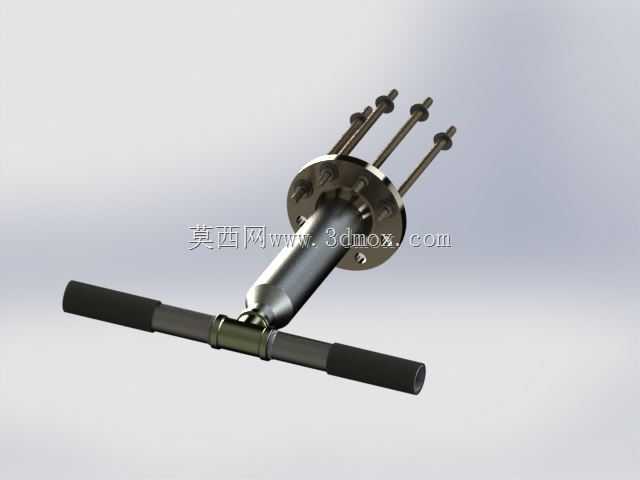

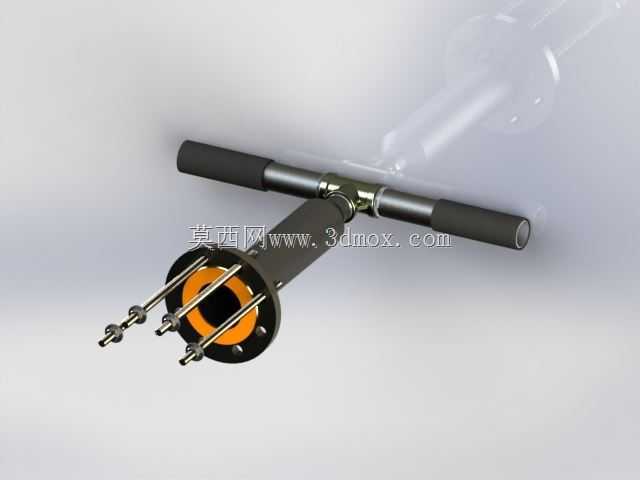

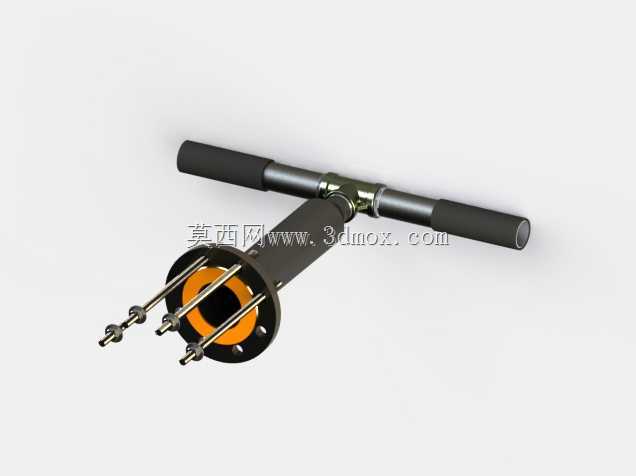

　　从结构组成来看，下部的三通式操作段是整个构件的手动操作核心，横向布置的两根操作杆外部包裹防滑握持套，操作人员无需额外工具，直接握持操作段就能带动上部杆体完成初步的位置对位，三通衔接处采用圆滑过渡结构，避免应力集中，同时也能减少操作时的棱角磕碰风险。上部的圆形法兰盘是壁面安装的核心承载件，法兰盘上预留的三个均匀分布的安装孔，对应穿装三根全螺纹调节螺杆，螺杆与法兰盘之间通过双螺母锁紧定位，既可以通过旋转螺母调整螺杆伸出法兰盘的长度，实现挂载端的高度差调节，调整到位后双螺母对顶锁紧也能防止工况震动导致的螺杆移位，保证长期使用的结构稳定性。

　　设计过程中首先考虑的是安装边界的适配性，法兰盘的外径尺寸控制在常规壁挂支架的通用安装范围内，能够匹配市面上多数预制壁挂点位的孔位间距，不需要额外定制安装基座；上部三根螺杆的长度预留了足够的调节行程，能够覆盖±15mm的安装基面误差，哪怕墙面存在轻微的不平整、或者前期预埋安装件存在位置偏差，都能通过螺杆调节补偿，不需要返工处理安装基面。下部的竖向主杆承担主要的承重载荷，杆体采用等径直管结构，在保证抗弯强度的前提下尽可能降低构件自重，减少壁面的承载负荷，主杆与下部三通操作段采用承插式连接后焊接固定，衔接处做圆弧过渡处理，避免焊接应力集中导致的杆体断裂风险。

　　实际应用场景中，这款拉杆可以挂载小型工位料架、检测仪器支架、临时管线固定架等多种轻型负载，操作时先将法兰盘通过膨胀螺栓固定在壁面的预设点位，初步锁紧法兰安装螺栓后，通过旋转三根调节螺杆上的螺母，调整下部挂载端的水平度与伸出长度，调整到位后锁紧螺杆上的锁紧螺母，再将需要挂载的部件固定在下部操作段对应的接口位置即可。横向操作杆的长度设计充分考虑了人工操作的力臂需求，操作人员站在地面就能轻松完成对位调整，不需要借助登高设备，日常维护时如果需要调整挂载位置，只需要松开锁紧螺母就能重新调节，操作门槛很低。

　　结构细节上，法兰盘与主杆的衔接位置增加了一圈加强环，提升法兰与杆体连接部位的抗扭、抗弯性能，避免挂载负载后法兰位置出现变形；调节螺杆采用全螺纹结构，整个长度范围内都可以实现无级调节，没有调节档位的限制，能够适配各种精细化的位置调整需求；横向操作杆的握持套采用防滑耐磨材质，表面做滚花处理，哪怕操作人员手上沾有少量油污，也能稳定握持操作，不会出现打滑问题。整个构件的所有棱角位置都做了倒钝处理，没有尖锐的毛刺飞边，安装和操作过程中不会划伤操作人员，符合车间作业的安全规范要求。

　　从安装边界来看，整个拉杆安装完成后，法兰盘贴合壁面，主杆垂直于壁面向外伸出，横向操作杆的两端伸出长度控制在合理范围内，不会占用过多的操作空间，也不会对周边的人员通行、设备运转造成干涉；三根调节螺杆向上伸出的长度在最大调节行程下也不会碰到上部的墙体或者其他管线，避免了安装后的空间干涉问题。承重设计上，整个拉杆按照轻型挂载需求做强度校核，能够满足常规小型工位附件的挂载承重需求，杆体的壁厚选择经过抗弯载荷计算，在额定负载下的变形量控制在允许范围内，不会出现明显的下垂或者晃动。
