工业厂房用1型门式承重钢架结构设计

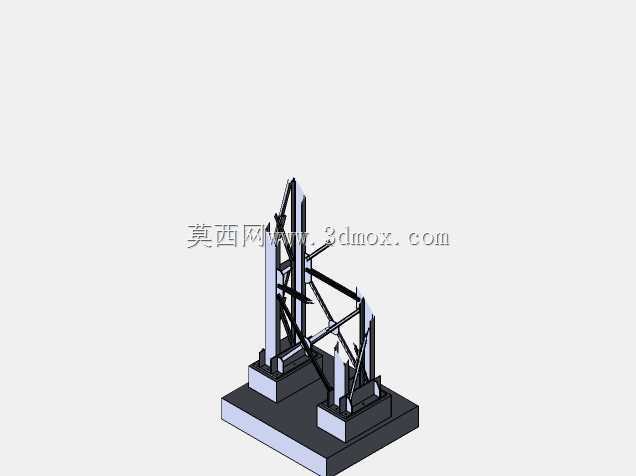

　　在大跨度工业厂房、仓储库房、轻型加工车间的主体结构选型中，门式刚架始终是应用占比最高的结构形式之一，这类构件凭借自重轻、跨度适配性强、施工安装周期短的特性，能够覆盖从十几米到三十米级的无柱空间需求，尤其适合需要连续大作业面的生产场景，比如装备组装车间、大宗物料仓储区、区域性物流中转库房等场景，都能见到这类刚架结构的实际应用。本次呈现的1型门式刚架，采用柱脚与基础刚性锚固、梁柱节点刚接的受力体系，区别于传统铰接排架的受力逻辑，刚接节点能够有效传递弯矩，大幅降低柱顶位移量，在同等荷载条件下可以缩减构件截面尺寸，减少钢材整体用量。从结构组成来看，该刚架包含变截面主立柱、斜向梁架、交叉腹杆支撑、柱脚锚固底座几个核心部分，

　　主立柱采用变截面设计，柱底位置截面尺寸更大，能够匹配基础锚固点的最大弯矩受力需求，向上逐步收窄截面，在满足受力要求的前提下减少不必要的材料消耗。斜向梁架并非单一实腹梁结构，而是通过多组横向、斜向支撑杆件形成桁架式受力体系，将屋面传递的竖向荷载、风荷载均匀拆分到两侧立柱上，相比实腹梁能够在更大跨度下控制结构挠度，避免长期荷载作用下出现梁体下挠变形。交叉腹杆设置在立柱与梁架的连接区域，以及两侧立柱的中下段位置，主要用于抵消结构纵向的水平推力，尤其是在遭遇侧向风荷载、小型地震作用时，交叉腹杆能够形成稳定的三角受力体系，避免刚架出现侧向失稳。柱脚锚固底座采用加厚钢板焊接成型，预留多组锚栓安装孔，安装时需要与混凝土基础的预埋锚栓精准对位，

　　通过双螺母锁紧后再进行二次灌浆填充，确保柱脚与基础形成完全刚性连接，避免出现铰接点导致整体结构受力体系失效。在实际安装作业中，这类刚架的安装边界需要提前在基础施工阶段就完成放线定位，单组刚架的柱脚中心距需要严格匹配设计跨度，相邻两组刚架的间距通常控制在6米到8米区间，通过屋面檩条、墙面檩条将多组刚架连接成整体受力体系，单组刚架的安装垂直度偏差需要控制在柱高的1/1000以内，节点位置的高强螺栓需要按照设计扭矩值分两次锁紧，避免出现节点滑移。从设计逻辑来看，该刚架的所有杆件截面选型都经过受力验算，主受力杆件采用H型钢截面，支撑腹杆采用等边角钢，所有焊接位置都采用满焊工艺，焊脚高度满足对应板材的受力要求，避免出现应力集中导致的焊缝开裂。

　　在日常使用场景中，这类刚架不仅要承受屋面的恒载、活载，还要考虑不同区域的雪荷载、风荷载取值，部分有起重作业需求的车间，还会在刚架立柱上加装牛腿结构，用于悬挂单梁起重机，此时需要额外验算立柱在动荷载作用下的疲劳强度，确保长期使用的结构安全性。相比传统的钢筋混凝土排架结构，这类钢质门式刚架的构件全部可以在工厂预制完成，运输到现场后直接通过螺栓拼接安装，不需要现场进行大量的混凝土浇筑作业，能够大幅缩短施工周期，同时钢材本身的韧性更好，在动荷载作用下的抗震性能优于混凝土构件，后期如果需要进行厂房改扩建，刚架构件还可以拆卸重组，材料回收利用率更高。在建模过程中，所有杆件的连接位置都做了贴合实际的节点处理，没有出现构件干涉、连接错位的问题，柱脚底座的锚栓孔位置、连接板的螺栓孔位都按照实际安装尺寸预留，能够直接用于施工前的结构交底、安装工序模拟，也可以作为同类跨度刚架设计的参考模板，调整杆件截面参数后即可适配不同荷载等级的使用需求。需要注意的是，这类刚架在安装完成后，需要定期检查节点螺栓的锁紧状态、焊缝是否出现开裂、杆件是否出现锈蚀，尤其是在高湿度、有腐蚀性介质的生产车间，需要对刚架构件做对应的防腐涂层处理，延长结构的整体使用寿命。
