区域供热系统双泵并联管路集成装置

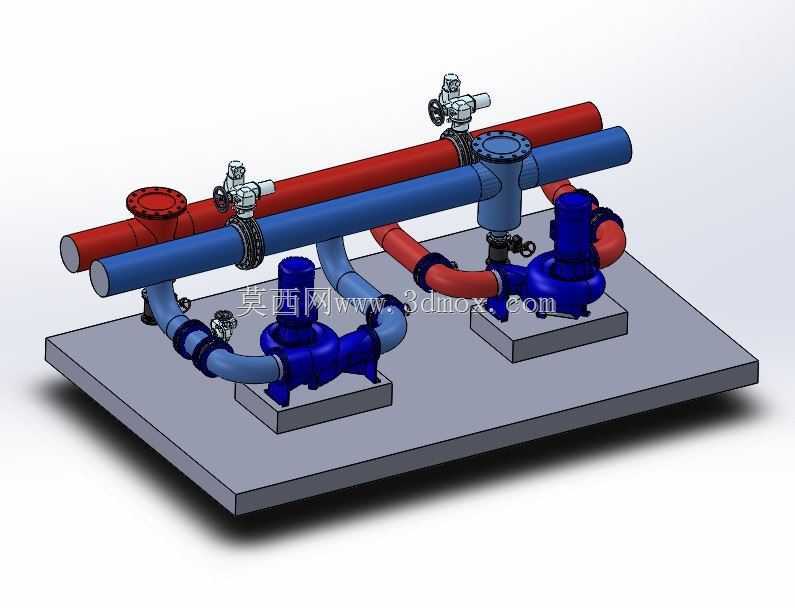

　　这套集成式管路装置主要面向城镇集中供热二次网、产业园区独立供热系统的循环加压场景，区别于零散现场拼接的泵组安装形式，整体采用撬装底座集成设计，所有管路、泵体、阀件均在工厂预制阶段完成定位与配装，能大幅缩减现场安装的焊接、找正工作量，也能避免现场配管出现的应力错位、接口同心度偏差等常见施工问题。从结构布局来看，装置采用一用一备的双离心泵配置，两台同规格卧式离心泵平行固定在撬座的减震垫铁上，进出口通过弯头管路汇接至两根平行布置的主母管，红色母管对应供水侧、蓝色母管对应回水侧，母管上预留了带法兰盲板的接口，方便现场对接外部供热管网，无需额外切割调整主管路。每台泵的进出口位置都配置了独立的切断阀，日常单泵检修时可单独关闭对应支路的阀门，

　　无需排空整个管网的循环水，能大幅降低运维阶段的停机影响范围，泵出口位置还设置了止回结构，避免单台泵停运时管网水倒流造成叶轮反转、机械密封损坏的问题。母管顶端配置了带执行机构的调节阀组，可根据二次网的供回水压差、远端用户的供热负荷动态调整管路开度，匹配不同室外温度下的循环流量需求，避免出现近端用户过热、远端用户供热不足的水力失衡问题。设计阶段充分考虑了安装边界的适配性，撬座采用加厚钢板焊接成型，底部预留了地脚螺栓的固定孔位，整体重心控制在撬座中心区域，吊装转运时不会出现侧倾风险，所有管路的法兰接口均采用统一压力等级的标准法兰，密封面的平行度、同轴度在建模阶段就做了公差校验，能避免现场安装时出现法兰偏口、密封垫压合不均导致的渗漏问题。

　　管路的弯头曲率半径、变径位置的过渡角度都经过流体阻力校核，尽量降低管路沿程阻力，减少泵组的无效扬程损耗，泵体进出口的软连接结构在模型中也做了对应预留位，可抵消泵运行时的振动传递，避免振动沿管路传导至用户端产生噪音。从运维角度考虑，所有阀件的操作手柄、执行机构的安装位置都预留了足够的操作空间，日常开关阀门、检修执行器时无需拆卸周边管路，泵体上方预留了吊装检修的空间，后期更换叶轮、机械密封时可直接通过吊装设备起吊泵体，无需拆解周边主管路。母管上的排气、排污接口位置也做了合理布置，系统初次注水时可通过顶端排气阀排净管路内的积气，避免气塞造成的循环不畅，检修时可通过底部排污阀排空管路内的存水，减少运维操作的工作量。

　　这套集成装置的三维建模过程中，所有部件的配合间隙都按照实际安装公差做了预留，比如法兰螺栓的穿装空间、阀门手轮的转动范围、泵体检修时的拆卸位移距离都做了干涉检查，不会出现建模时无干涉、实际安装时部件卡滞的问题，管路的支撑位置也对应做了加强筋设计，避免大管径管路充水后因自重产生挠度变形，影响接口的密封性能。对于供热系统的设计人员来说，这套模型可直接套用在区域供热站的三维布置中，根据实际项目的扬程、流量需求调整泵的参数、母管的管径即可，无需重新搭建泵组的管路布局，能大幅缩短供热站的三维设计周期，也能提前校验泵组与周边设备、墙体的安装间距，避免现场施工时出现布局冲突。
