带安装底座的齿轮式流体输送泵结构

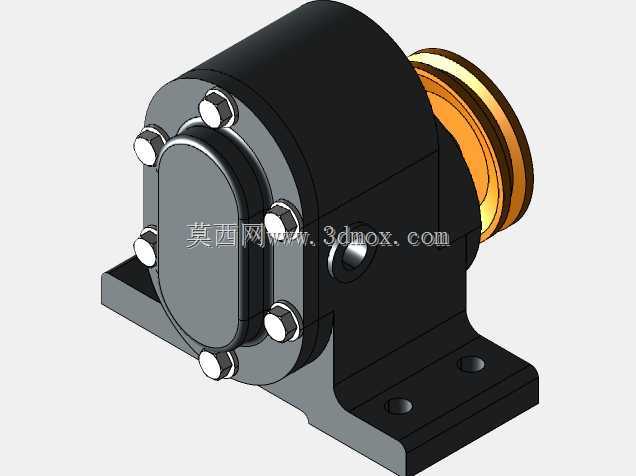

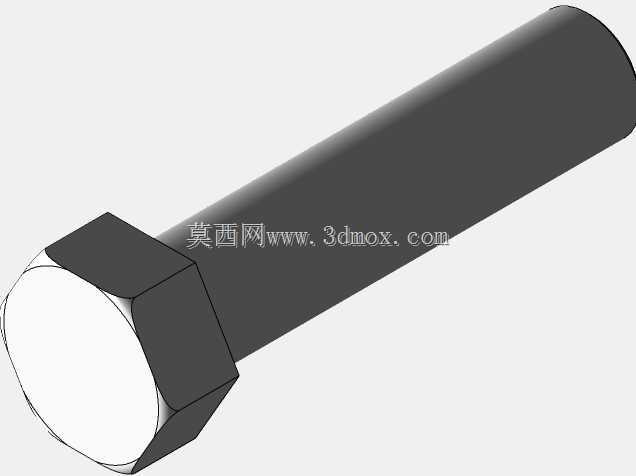

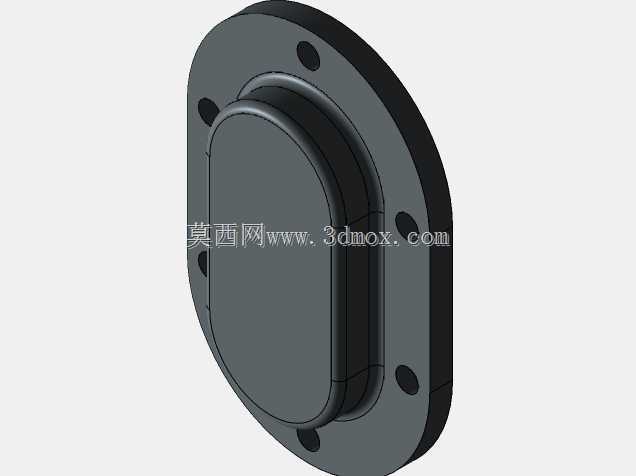

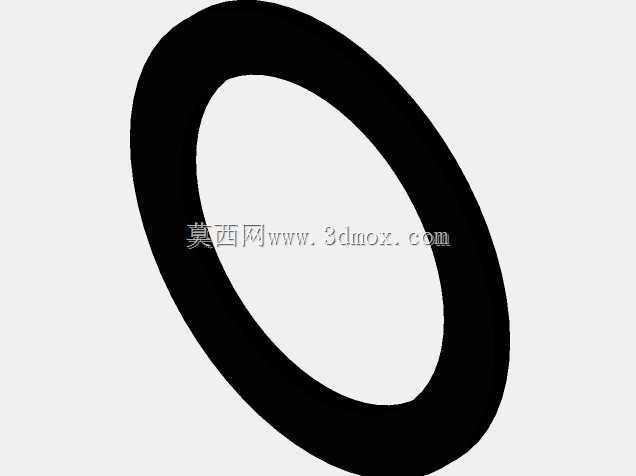

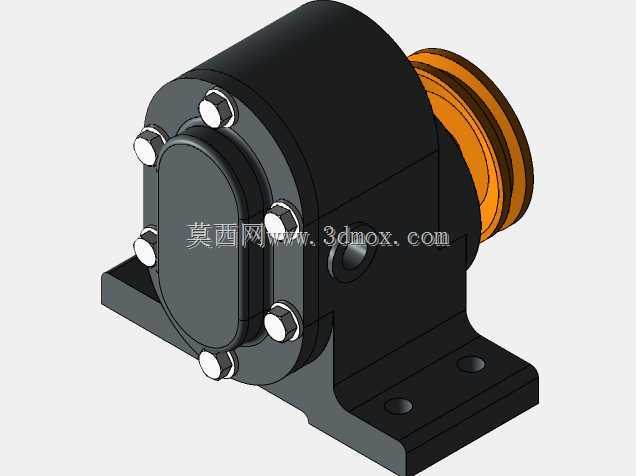

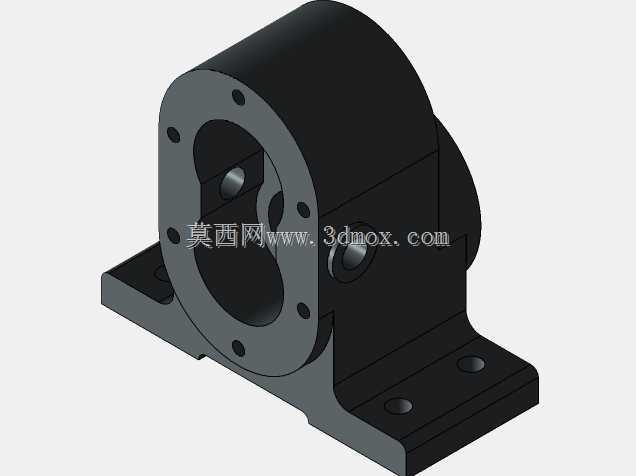

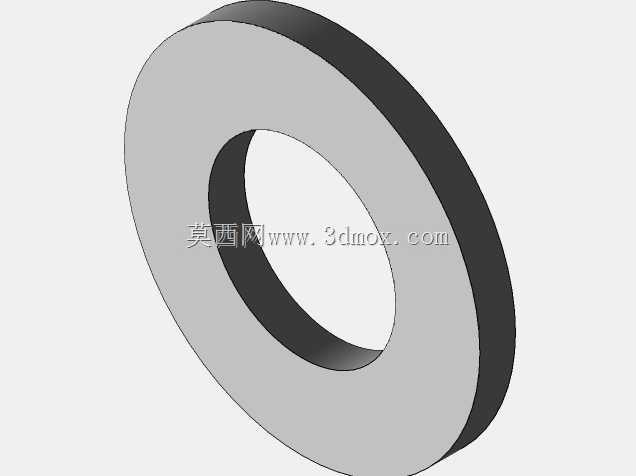

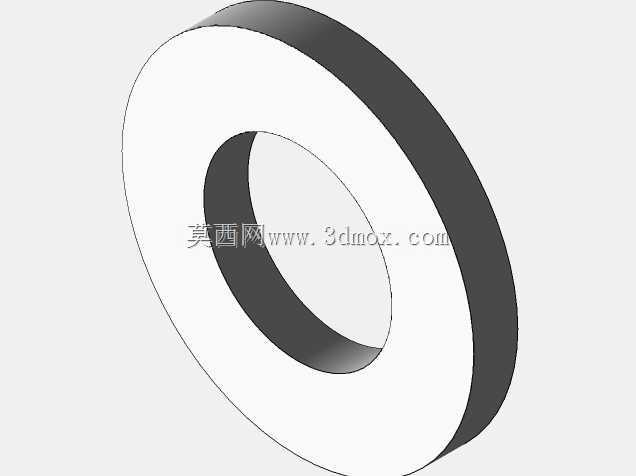

　　这款齿轮式流体输送结构，常被集成在小型液压回路、低压润滑系统、轻质油料输送工位中，作为动力输出单元完成介质的加压输送动作。从结构布局来看，整体采用一体式铸造壳体搭配侧装底座的设计，壳体本身承担了齿轮容腔、进出流道、安装定位的多重功能，没有额外拼接的流道结构，能减少装配环节的密封泄漏点，同时提升壳体整体的刚性，避免带压工作时出现腔体形变影响齿轮啮合精度。端盖部分采用周向均布的内六角螺栓锁紧，螺栓排布围绕齿轮腔的密封面均匀设置，能让密封垫片承受的压紧力均匀分布，不会出现局部压合不实导致的介质渗漏问题，端盖与壳体的配合面设置了定位止口，装配时无需反复调整同轴度，就能保证端盖与壳体的位置精度，减少齿轮轴的端向装配误差。

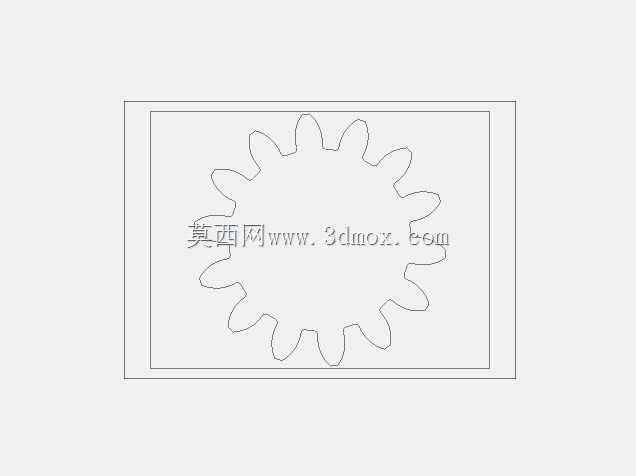

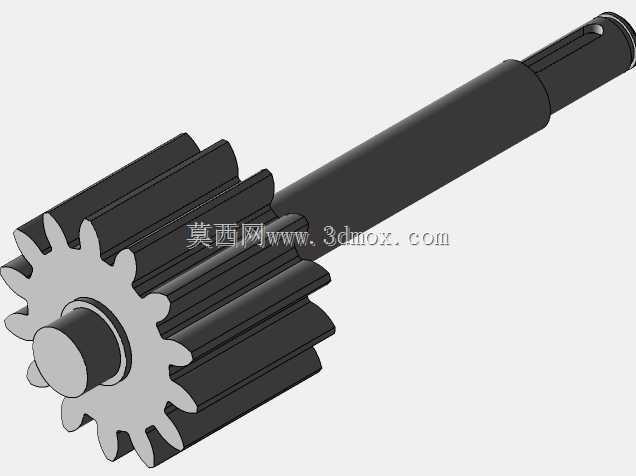

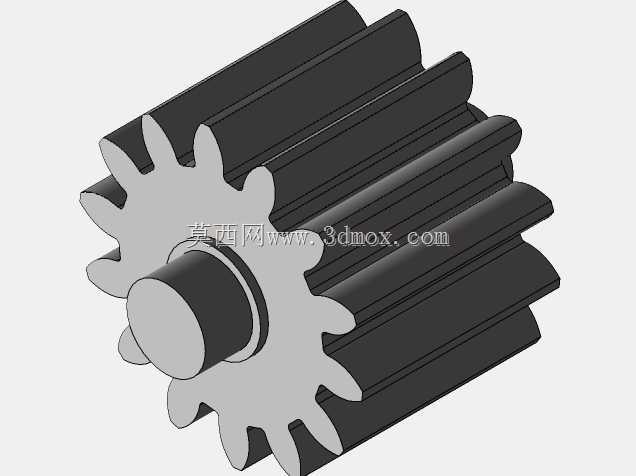

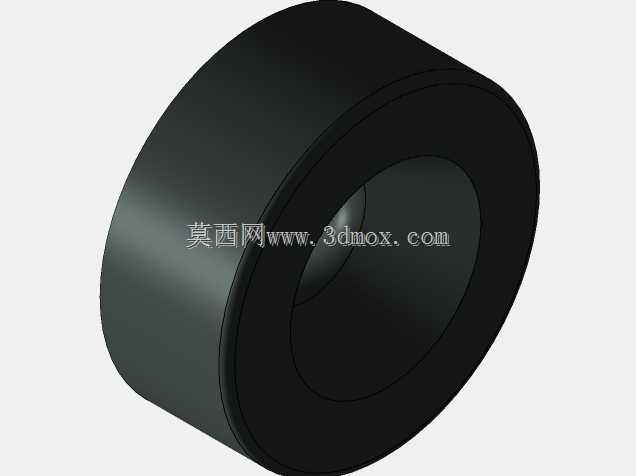

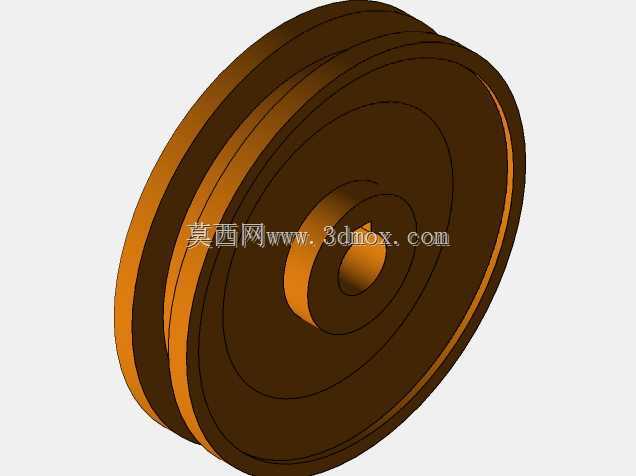

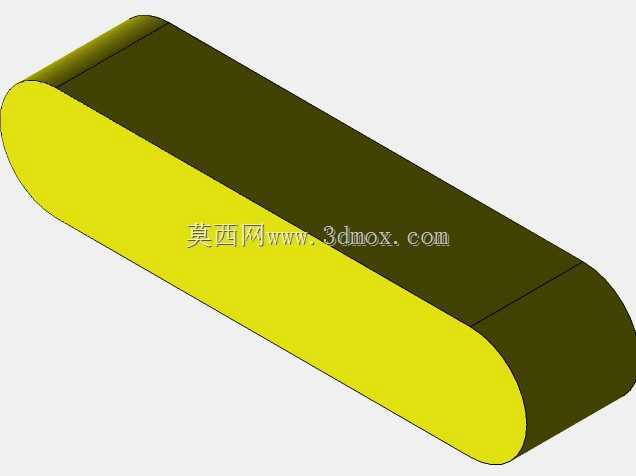

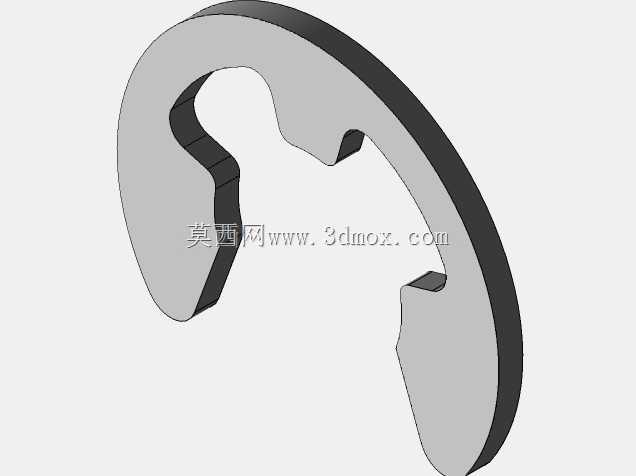

　　带轮侧的伸出轴位置设置了多层轴封结构，能适配不同粘度的输送介质，避免介质顺着轴表面渗漏到传动侧，同时伸出轴的轴径尺寸匹配标准V带轮的安装孔径，带轮的轮槽尺寸适配常规A型三角带，现场安装时可以直接匹配现有传动系统的带轮规格，无需额外定制转接零件。底部的安装底座与壳体为一体铸造成型，底座上设置了两个沉头安装孔，孔位间距符合小型输送泵的通用安装尺寸规范，安装时可以直接通过螺栓固定在设备机架或者预制安装平台上，底座的底面经过铣削加工，平面度控制在合理范围内，安装后不会出现壳体倾斜导致的轴系不对中问题，能有效延长轴承与轴封的使用寿命。设计过程中，齿轮腔的容积是根据额定输送流量参数核算确定的，齿轮的齿宽与节圆尺寸匹配对应流量下的容积效率要求，

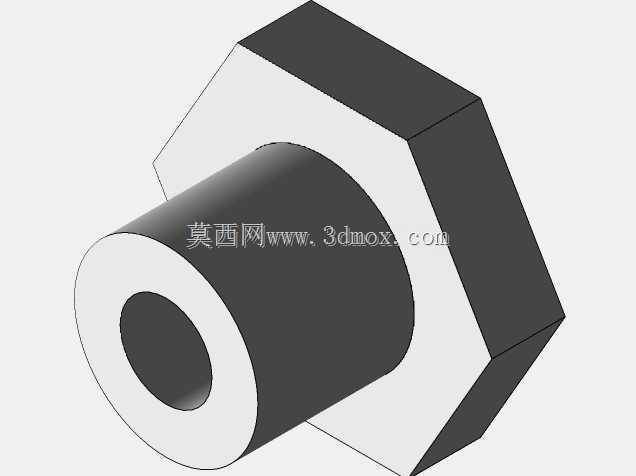

　　齿轮与腔体内壁的间隙控制在合理范围内，既保证齿轮转动时不会与腔壁出现刮擦，又能减少高低压腔之间的介质内泄，提升容积效率。进出油口的位置设置在壳体的侧上方与侧下方，流道走向顺着齿轮转动的切线方向布置，能减少介质进入腔体时的流阻，降低工作过程中的紊流噪音。实际应用场景中，这类结构常被用在小型机床的润滑系统中，为导轨、丝杠的润滑点输送定量的润滑油，也可以集成在小型液压站中作为辅助动力泵，为低压控制回路提供压力油，还能在小型燃油输送设备中作为输送单元，完成柴油等轻质油料的短距离输送。在进行三维建模时，所有配合面的尺寸公差、形位公差都按照实际加工要求进行了标注模拟，螺栓孔的位置、沉头深度都符合标准紧固件的安装要求，

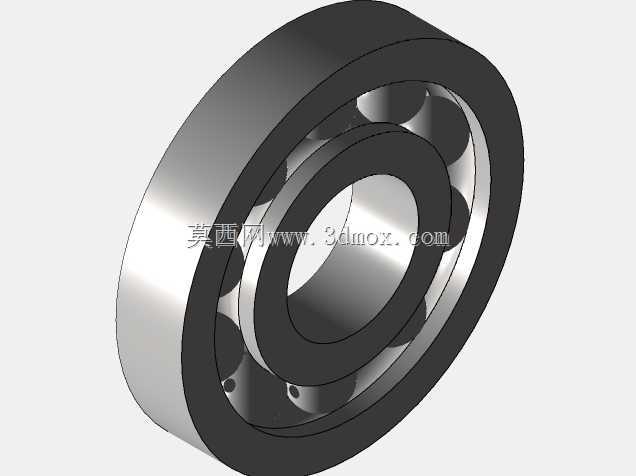

　　带轮的安装位置预留了足够的带轮装卸空间，日常维护时不需要拆卸泵体主体，就能完成轴封更换、齿轮检查等操作，降低后期维护的拆装工作量。壳体的壁厚设计充分考虑了铸造工艺的要求，壁厚均匀过渡，没有出现局部过厚或者过薄的位置，避免铸造过程中出现缩孔、浇不足等缺陷，同时壳体的外部加强筋设置在受力较大的轴承座位置，能提升轴承座部位的支撑刚性，避免齿轮轴受径向力时出现轴承座形变，影响齿轮的正常啮合。
