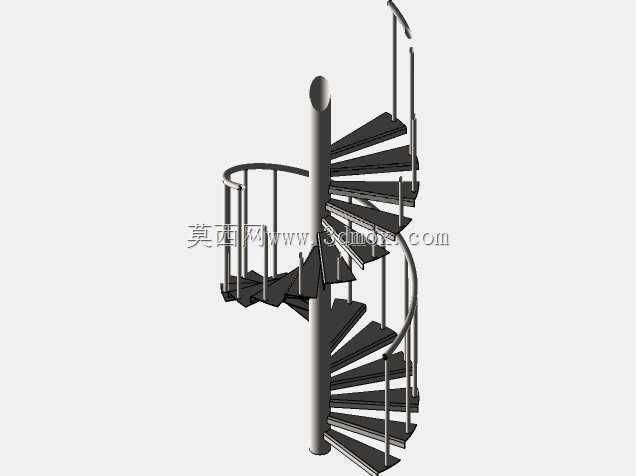

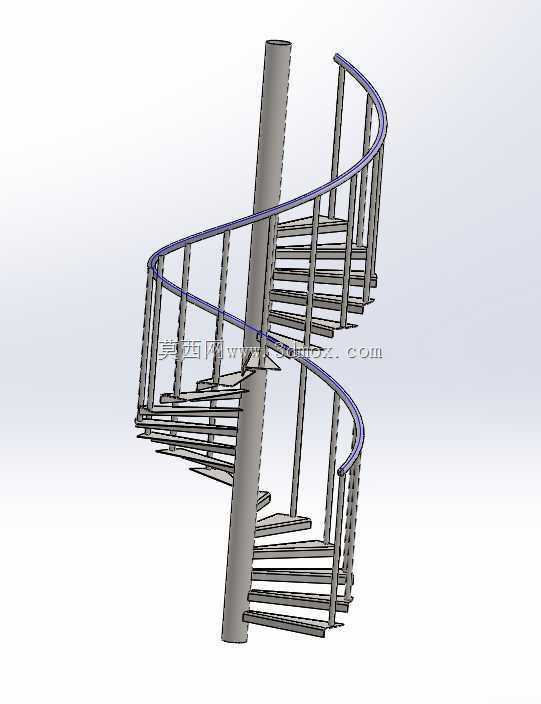

中柱式螺旋楼梯三维结构设计

　　这款中柱式螺旋楼梯的结构设计，核心围绕小空间竖向交通需求展开，在民用loft户型、小型商业夹层、工业设备操作平台等场景中，相比直跑楼梯、双跑楼梯能节省60%以上的平面占用面积，适配预留洞口直径1.6米至2.4米的安装边界，整体竖向提升高度可根据实际层高调整踏步数量，常规适配2.8米至3.6米的层高范围，单块踏步采用扇形钢板折弯成型，踏步外侧宽度控制在220毫米至250毫米区间，内侧靠近中柱位置宽度不小于80毫米，避免行走时踏面过窄带来的磕碰风险，踏步表面预留防滑条安装槽位，可后期加装橡胶防滑条或冲压防滑纹路，适配不同场景的防滑需求。

　　设计阶段优先考虑结构受力合理性，中心承重柱采用无缝钢管加工，壁厚根据整体承载要求选择4毫米至6毫米规格，所有踏步通过焊接或螺栓连接固定在中柱外壁，每块踏步下方设置三角加强筋，分散踏步承受的竖向荷载，整体静载测试可满足每平方米3.5千牛的承重要求，符合民用建筑楼梯的荷载规范。外侧扶手采用圆管弯制成连续螺旋形态，扶手高度统一设置为900毫米，扶手与踏步边缘之间通过等距分布的竖向栏杆连接，栏杆间距控制在110毫米以内，防止人员从间隙坠落，满足建筑安全防护要求。

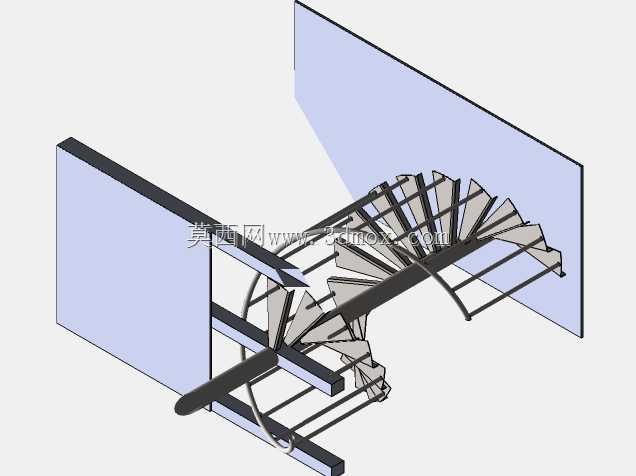

　　实际安装过程中，中柱底部通过膨胀螺栓与地面预埋钢板固定，顶部可根据现场情况选择与上层楼板结构焊接或通过法兰盘螺栓连接，整体结构无需额外设置侧向支撑，所有构件可在工厂预制完成后现场拼装，安装周期相比现浇混凝土楼梯缩短70%以上，构件表面可根据装修需求做喷塑、烤漆、镀锌等防腐处理，适配室内干燥环境或半室外有防潮需求的场景。

　　建模过程中对螺旋线参数做了反复校核，踏步旋转角度统一设置为15度至18度每阶，整体爬升角度控制在40度至45度区间，平衡行走舒适度与空间占用率，相邻踏步的高度差控制在2毫米以内，避免行走时出现高低差带来的绊倒风险，扶手螺旋路径与踏步外边缘的水平投影保持100毫米的固定间距，保证扶手握持时的连贯性，不会出现局部外凸或内收的情况。针对不同使用场景，模型预留了参数调整接口，可通过修改中柱直径、踏步数量、旋转半径快速适配不同的安装洞口尺寸与层高要求，踏步材质也可根据需求替换为实木踏板、玻璃踏板等不同材质，仅需调整踏步连接位置的固定孔位即可完成适配，无需重构整体螺旋受力结构。
