内燃机用内啮合传动齿圈结构设计

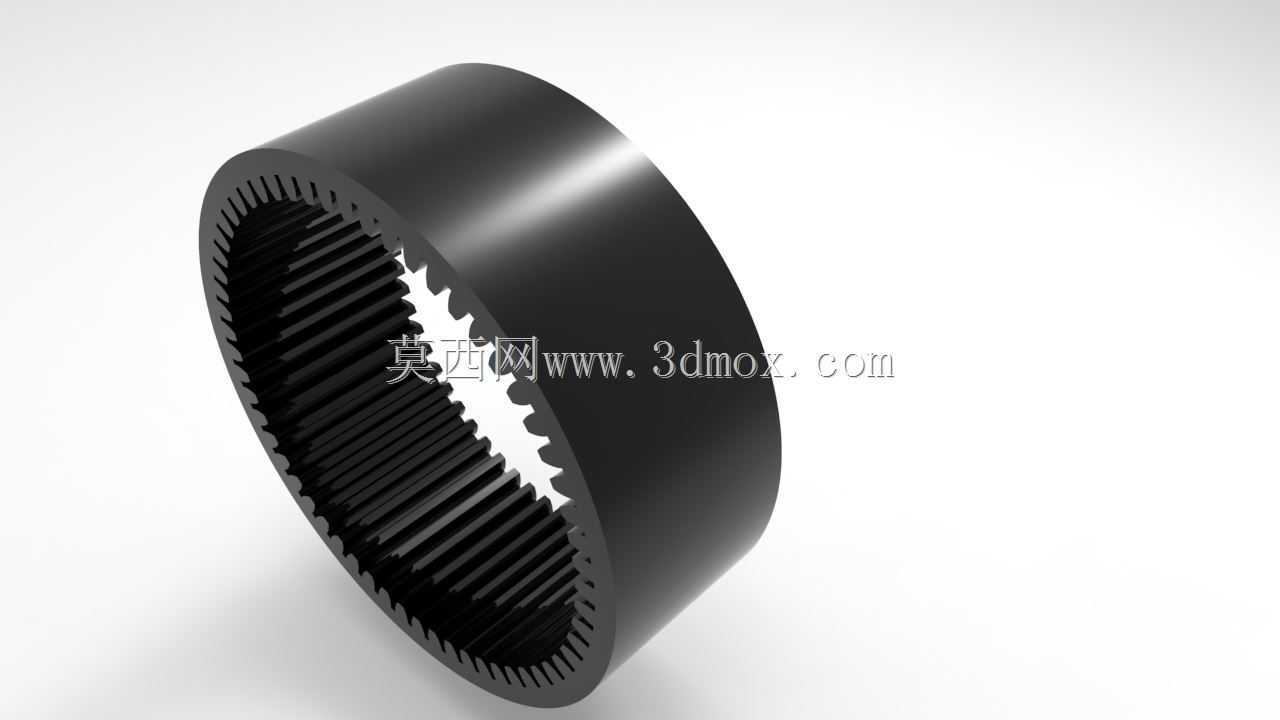

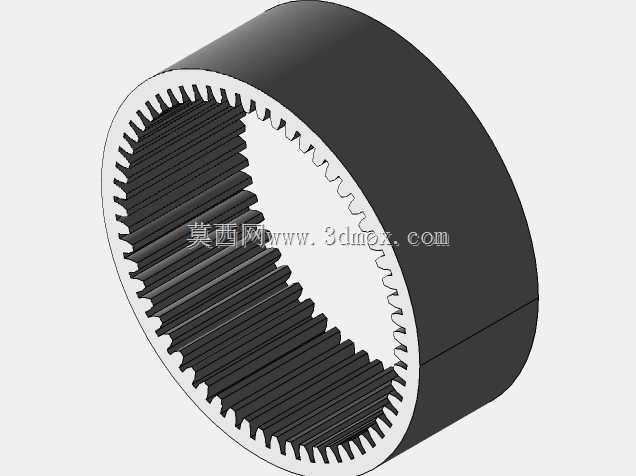

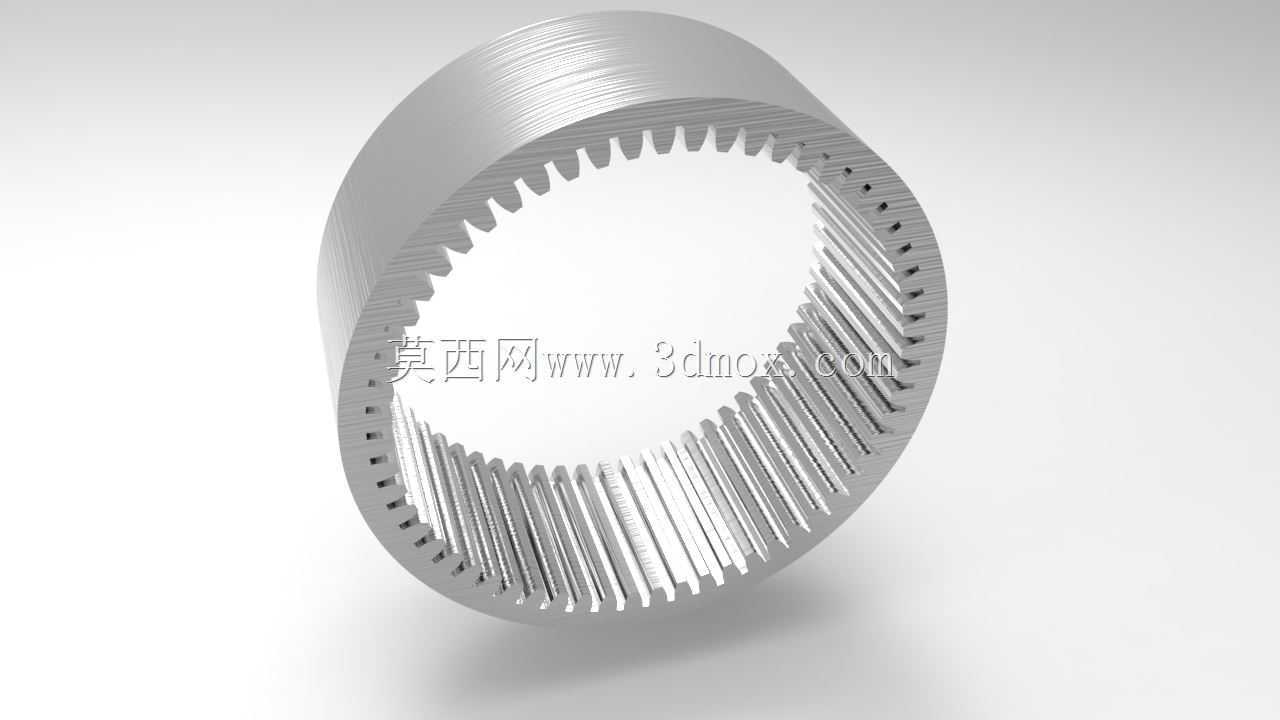

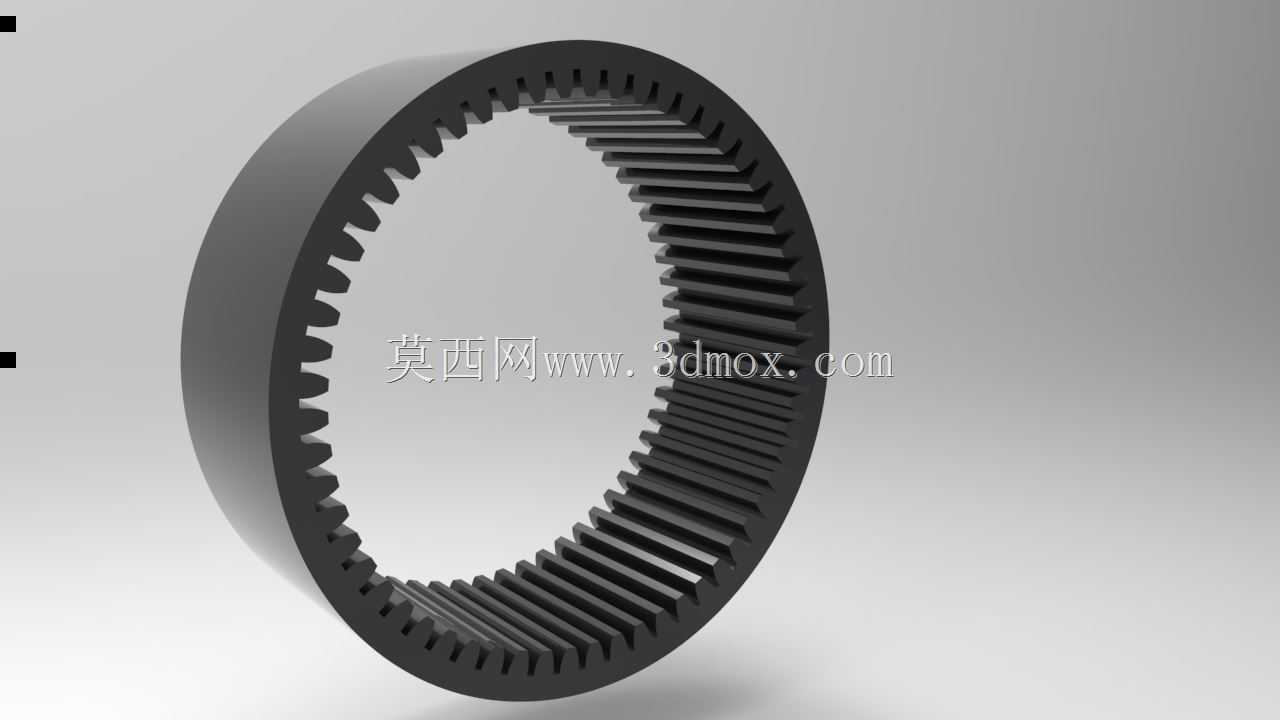

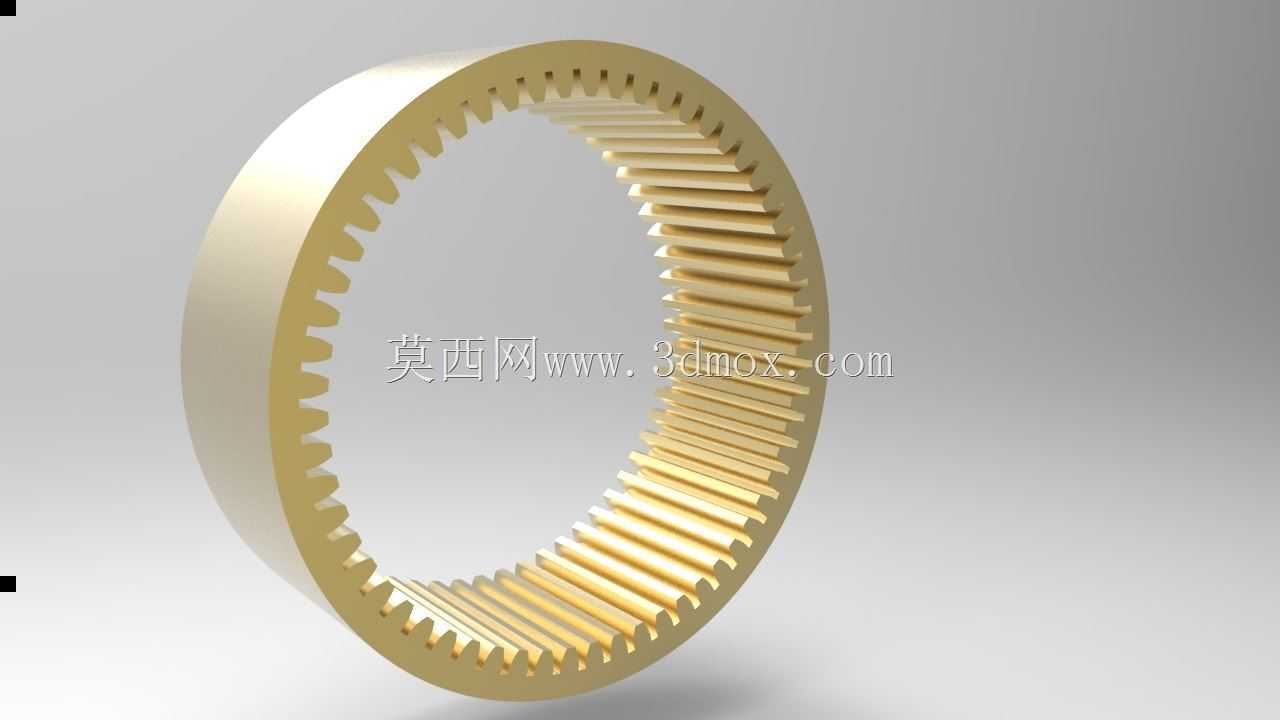

　　在动力传动系统的设计场景里，这类内齿结构的齿圈是行星轮系、起动机构里的核心承载部件，日常接触最多的应用场景集中在内燃机的起动端与行星减速机构的啮合副位置。很多刚接触传动设计的工程师容易把这类齿圈和普通外齿圈混淆，实际上两者的受力逻辑、安装边界、啮合特性完全不同——内齿圈的轮齿分布在环形基体的内侧，啮合时行星轮或起动齿轮是嵌入齿圈内部完成动力传递，这种结构能在相同传动比下大幅缩减整套传动机构的径向尺寸，这也是为什么小排量内燃机、紧凑型行星减速箱都会优先选用内齿圈作为核心传动构件。

　　从实际设备用途来看，装在内燃机挠性板或飞轮外缘的起动齿圈，核心作用是承接起动机驱动齿轮的输出扭矩，把起动机的旋转动力传递给曲轴，带动内燃机完成初始点火的起动循环；而用在行星轮系里的内齿圈，既可以作为固定齿圈约束行星架的传动比，也可以作为输出构件传递扭矩，部分混动系统的动力耦合机构里，内齿圈还会和离合器组件配合，实现不同动力路径的切换。做这类齿圈的三维建模时，首先要明确的是安装边界的约束：起动齿圈的基体是过盈压装在飞轮外缘的，所以齿圈的内孔尺寸公差要严格匹配飞轮安装位的外径，过盈量通常控制在0.05mm到0.12mm之间，过盈量太小会出现起动时齿圈打滑移位，过盈量太大则会导致压装时齿圈基体产生微变形，影响轮齿的啮合精度。

　　设计思路上，这类中等碳钢材质的齿圈，首先要确定的是模数与齿数的匹配关系，起动齿圈因为要和起动机驱动齿轮啮合，通常选用端面重合度更高的渐开线齿形，压力角多采用20度标准值，部分大扭矩柴油机的起动齿圈会把压力角调整到22.5度，提升轮齿的抗弯强度。建模时不能只做齿形的拉伸特征，要考虑实际加工的工艺特性：齿圈的两个端面都要做0.5mm到1mm的倒角，避免压装时刮伤飞轮安装面，同时去除热处理后的锐边；轮齿的齿端要做倒棱处理，防止起动机齿轮啮合时出现打齿故障。很多新手建模时容易忽略齿圈的形位公差要求，实际上齿圈的齿顶圆对内孔安装基准的同轴度要控制在0.03mm以内，端面对内孔轴线的端面跳动不能超过0.04mm，不然装车后会出现起动机啮合异响、轮齿偏磨的问题。

　　从外形尺寸的设计逻辑来看，齿圈的轴向宽度要匹配起动机驱动齿轮的啮合长度，通常要比驱动齿轮的齿宽大2mm到3mm，保证齿轮在轴向窜动时也能完全啮合，不会出现脱齿的情况；齿圈的外径要预留足够的飞轮安装避让空间，不能和飞轮壳的内壁产生运动干涉，尤其是内燃机运行时飞轮会有一定的热膨胀量，建模时要在齿圈外径和飞轮壳之间预留至少2mm的安全间隙。行星轮系用的内齿圈，设计时还要考虑和行星轮的啮合侧隙，侧隙太小会导致传动卡滞、润滑脂无法进入啮合面，侧隙太大则会出现传动回差，影响整套减速机构的传动精度，通常动力传动用的内齿圈侧隙控制在0.08mm到0.15mm之间，精密传动场景下的内齿圈侧隙会压缩到0.03mm以内。

　　材质选择上这类齿圈多采用45号或40Cr中等碳钢，表面做高频淬火处理，齿面硬度达到HRC45到HRC55之间，既保证齿面的耐磨性能，又能让基体保持足够的韧性，承受起动时的冲击载荷。建模时还要考虑齿圈的减重设计，部分大尺寸的齿圈会在基体上均匀分布减重孔，但减重孔的位置不能影响齿根的强度，孔边缘到齿根圆的距离至少要大于3倍模数，避免应力集中导致齿圈断裂。实际装配场景里，起动齿圈压装到飞轮上之后，还要做整体的动平衡校正，所以建模时可以在齿圈端面预留动平衡去重的工艺位置，避免后续去重时伤到轮齿结构。很多工程师做传动校核时，只计算轮齿的接触强度和弯曲强度，忽略了齿圈基体的刚度，实际上内齿圈在啮合时会受到径向的撑开力，如果基体壁厚太薄，会导致齿圈产生径向变形，增大啮合噪声，甚至出现轮齿断裂的故障，通常齿圈的基体壁厚要控制在2.5倍模数以上，大扭矩工况下要提升到3倍模数以上，保证基体的刚度满足承载要求。
