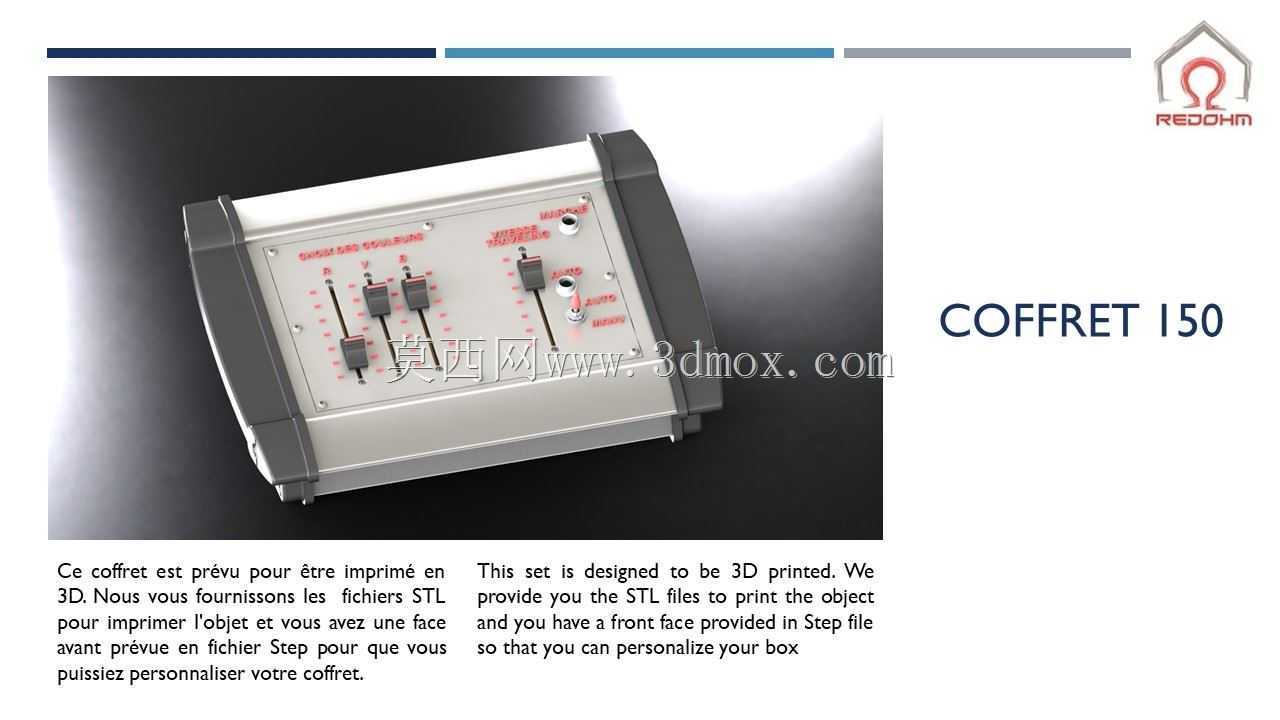

可3D打印定制化便携电气控制箱体结构

　　这款便携控制箱体的设计初衷，是面向现场调试、小型试验台搭建、教学演示这类需要频繁移动电气控制单元的场景，解决传统金属控制箱重量大、定制改造成本高、小批量生产周期长的痛点。从实际使用场景来看，这类箱体常被用于实验室临时测试回路搭建、户外小型设备的现场参数调试、职业院校电气实操教学的便携实训单元，也可作为小型传感信号采集终端的防护外壳，适配需要频繁更换作业点位、对设备自重有严格要求的使用环境。

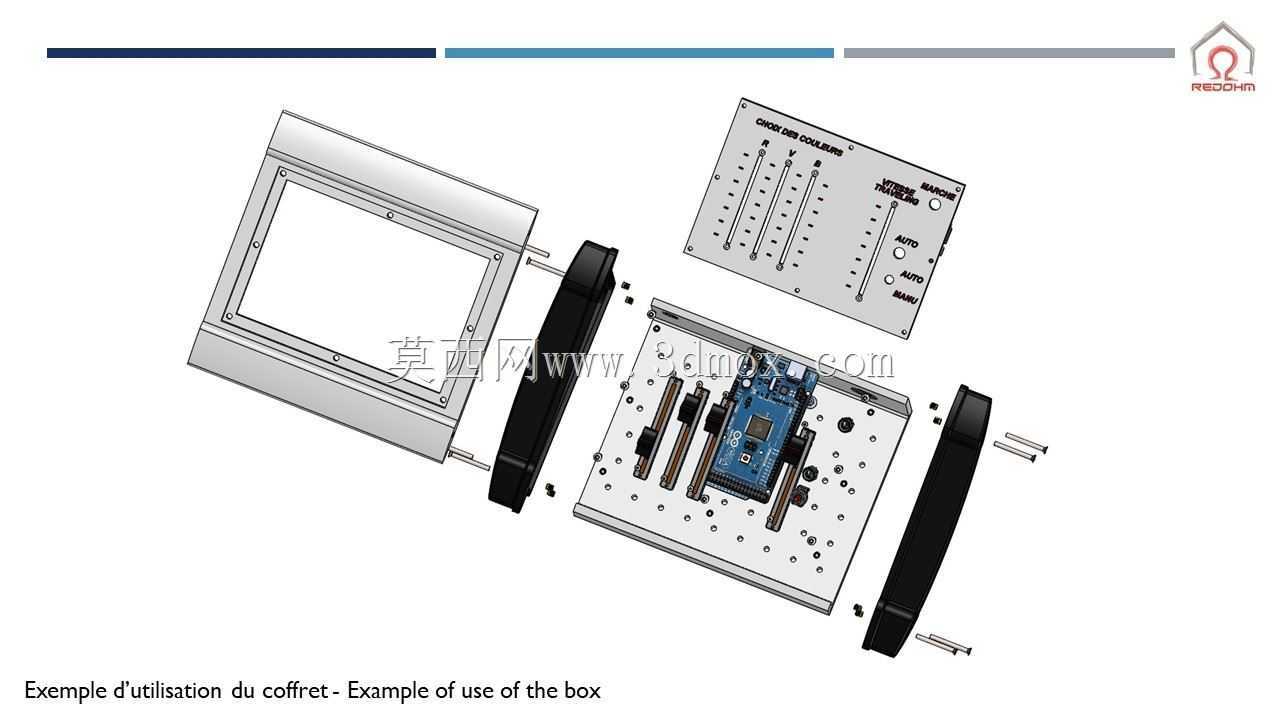

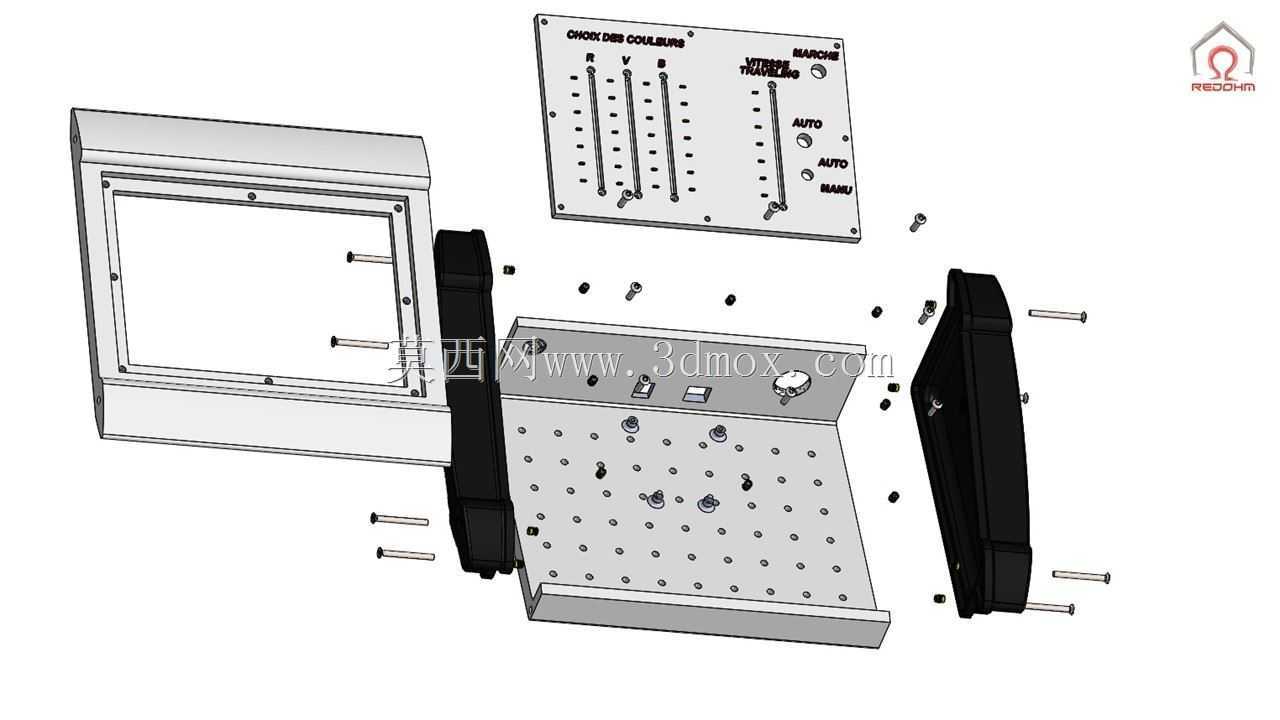

　　从功能特性上看，箱体采用分体式结构设计，两侧设置防滑握持结构，无需额外加装提手即可实现单人单手搬运，握持区域做了圆角过渡处理，避免搬运过程中锐边划伤操作人员。正面预留了多组开关、电位器、指示灯的安装位，安装孔位采用标准化尺寸设计，可适配主流的低压控制元件，用户可根据自身回路需求选择对应的元件进行装配，无需重新对面板进行开孔加工。箱体内部预留了足够的走线空间，可容纳小型接线端子排、短距离布线以及小型信号处理模块，侧壁预留了走线孔位，可配套防水接头实现外部线缆的引入与固定，满足基础的防护需求。

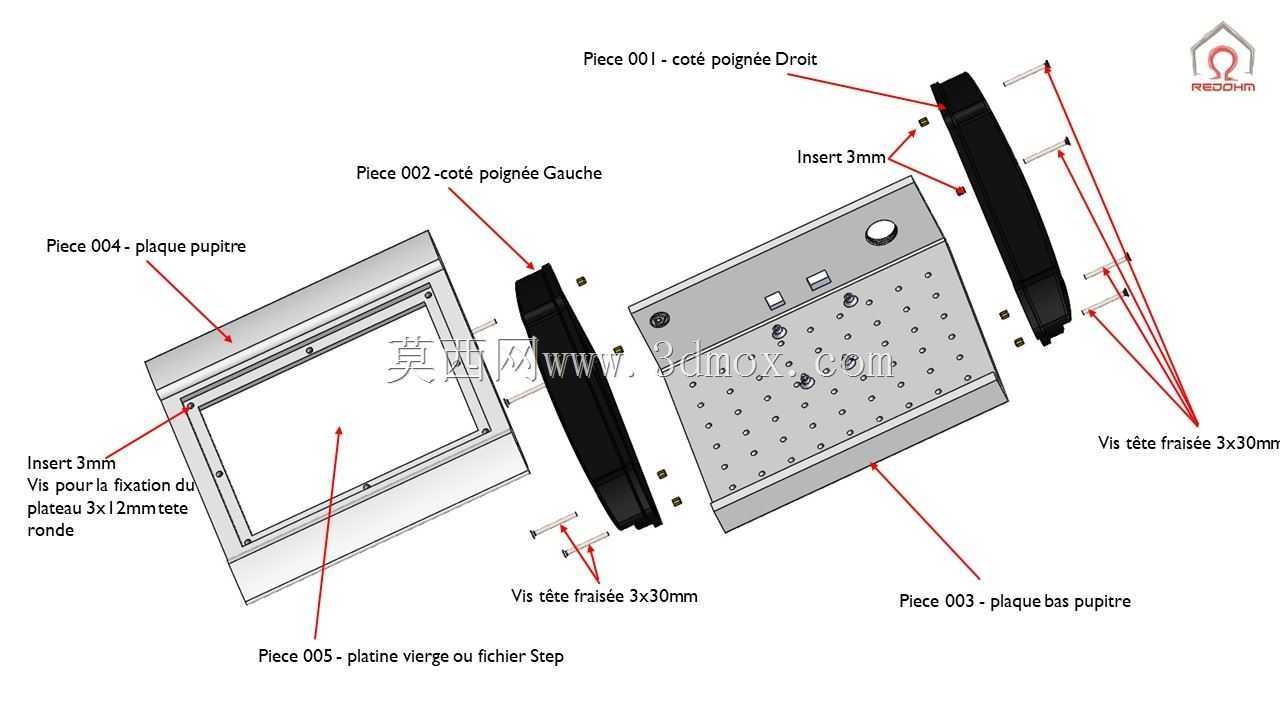

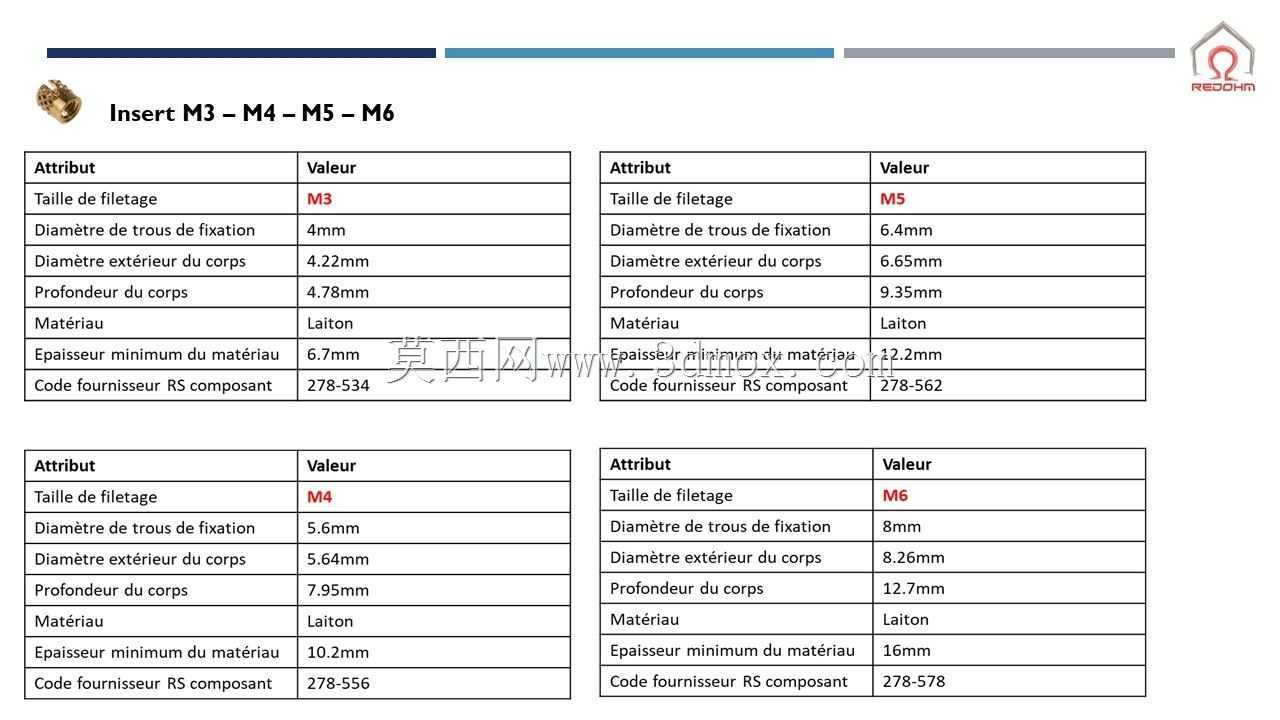

　　设计思路上，这款箱体完全围绕3D打印工艺做了适配优化，所有壁厚均设置为3D打印工艺易成型的均匀厚度，避免出现壁厚突变导致的打印翘曲、填充不均问题；所有棱角均做了圆角处理，既减少打印过程中的支撑材料使用量，也能提升打印完成后零件的结构强度，避免应力集中导致的边角开裂。箱体的前面板采用可拆分设计，用户可根据自身的功能需求，对前面板的开孔布局进行调整，无需重新打印整个箱体，仅需替换前面板即可实现功能迭代，大幅降低定制改型的时间与材料成本。箱体的上下盖采用卡扣式配合结构，无需额外使用螺丝即可实现扣合固定，同时在卡扣位置预留了螺丝安装孔，在有更高防护等级需求的场景下，可加装螺丝实现更紧密的配合，适配不同使用场景的防护要求。

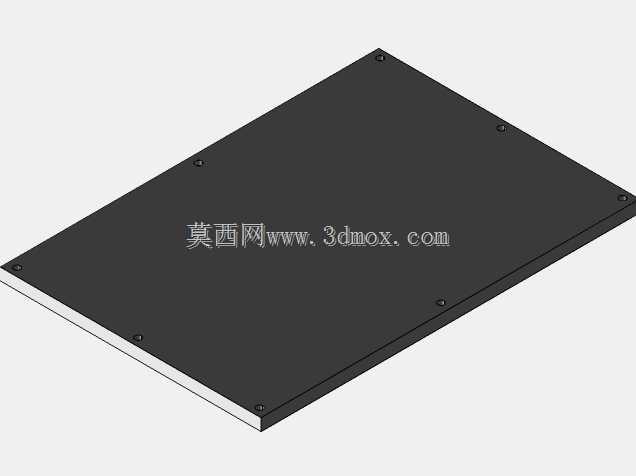

　　从安装边界与尺寸适配来看，箱体整体宽度控制在150mm级别，属于小型便携箱体范畴，可轻松放入常规的工具背包中，不会占用过多的收纳空间。箱体底部预留了四个固定孔位，既可以在便携移动场景下直接放置在工作台面使用，也可以通过固定孔将箱体安装在设备机架、墙面安装板上，实现固定场景下的使用。内部安装空间的深度经过优化，可容纳高度不超过40mm的电气元件，适配绝大多数小型低压控制元件、信号转换模块的安装尺寸，无需额外垫高或切削内部结构。箱体两侧的握持区域做了防滑纹理设计，即使操作人员佩戴劳保手套也能稳定握持搬运，避免滑脱造成设备损坏。

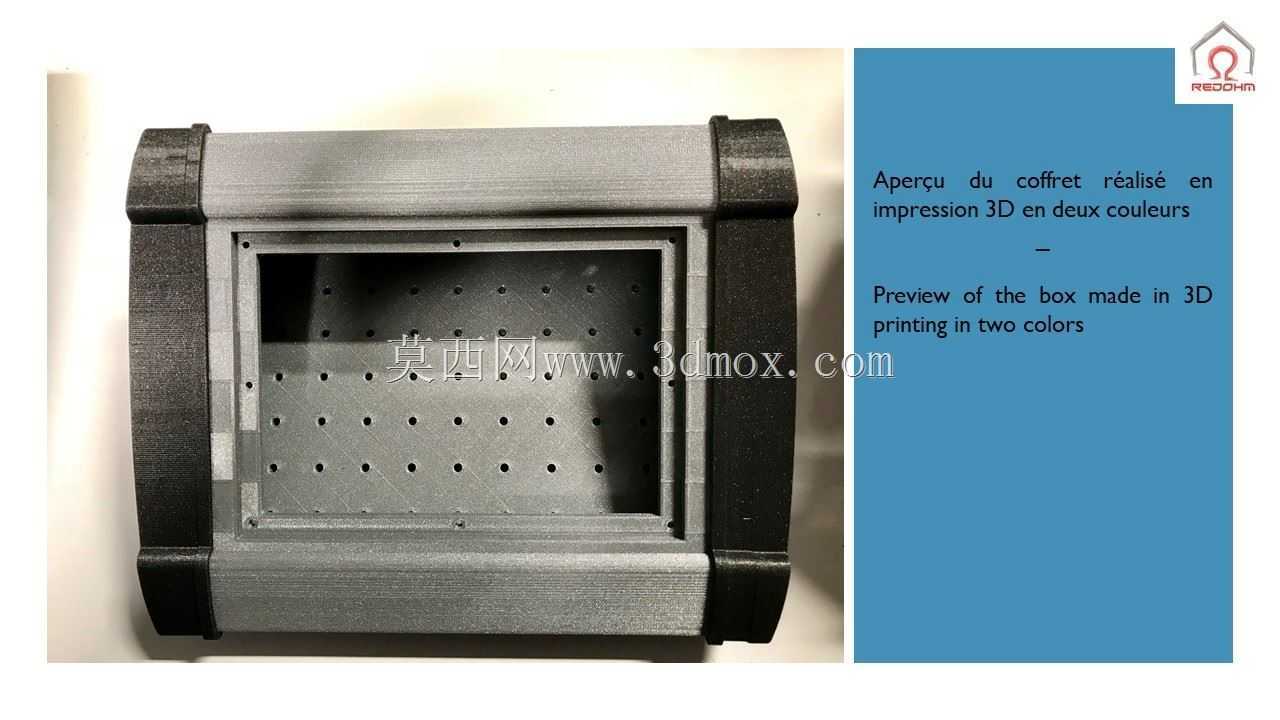

　　从实际工程应用的角度出发，这类3D打印定制箱体相比传统的钣金箱体、注塑箱体，在小批量定制场景下有着不可替代的优势：无需开模，单个即可生产，设计修改后可快速打印验证，非常适合研发阶段的原型机制作、小批量专用设备的控制单元配套。设计过程中充分考虑了FDM3D打印的工艺特性，所有结构均无需大量支撑即可打印成型，打印完成后仅需简单去除少量支撑毛刺即可进行装配，大幅降低后处理的工作量。同时箱体的结构强度经过优化，在常规PLA、PETG等常用3D打印材料下，即可满足日常使用的抗冲击、抗挤压需求，若有更高的强度或耐温需求，也可选用ABS、尼龙等材料进行打印，适配不同的使用环境要求。
