集成心电采集功能的Arduino UNO控制板

　　这款集成ECG采集电路的Arduino UNO形态控制板，主要面向便携式生理信号监测、可穿戴医疗辅助设备、小型嵌入式生理参数采集终端这类场景做适配，在社区健康监测点位、家用便携心电筛查设备、学生电子创新实训项目里都能找到对应的使用场景，不需要额外堆叠多块功能扩展板，单块板就能完成核心控制加心电信号采集的基础功能，能大幅缩减原型设备的整体体积，减少多板堆叠带来的接插件接触不良、信号干扰这类常见问题。

　　从实际功能层面看，板载资源完全兼容标准Arduino UNO的核心引脚定义，保留了原板的数字IO、模拟输入引脚的外接能力，同时把ECG信号的前端调理电路直接整合在主板上，包含了信号滤波、放大、基线校准的相关电路模块，不需要用户自行搭建前端模拟电路，直接连接心电电极就能采集到可用的心电模拟信号，再通过板载主控完成AD转换后的数据输出，既可以通过板载的USB接口直接把数据上传到上位机做波形显示与分析，也能外接无线传输模块把数据传到移动端设备做长期监测。

　　设计思路上没有沿用Arduino UNO的标准板型堆叠扩展的思路，而是把常用的ECG采集功能直接做进主板，在PCB布局的时候特意把模拟信号采集部分和数字主控部分做了分区铺地，两个区域之间做了地线隔离处理，避免数字电路的高频开关噪声串入模拟采集回路，影响心电信号的采集精度。接口部分保留了标准的USB下载通信接口，同时把ECG的电极接线端做成了插拔式接线端子，不需要焊接就能快速连接电极导线，电源部分同时支持USB供电和外部直流端子供电，适配不同的使用场景，在做固定点位监测的时候可以用外部直流电源长期供电，做便携式应用的时候也能直接接锂电池供电模块。

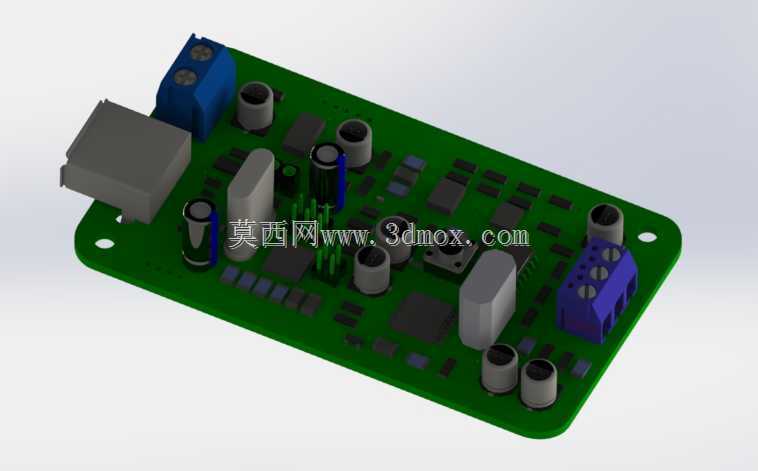

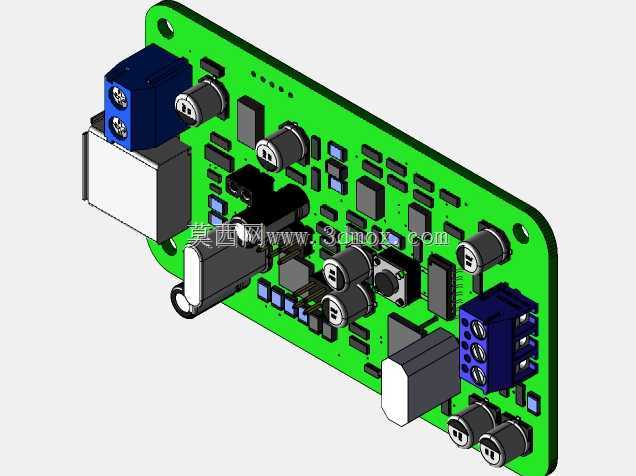

　　外形尺寸上和标准Arduino UNO板的安装孔位完全兼容，板的四个角预留了标准直径的安装固定孔，安装孔的位置间距和通用UNO板的外壳、固定支架完全匹配，用户如果已经有现成的UNO板安装结构，不需要重新修改结构件就能直接替换使用。板上的元件高度做了统一管控，最高的元件是接线端子和USB接口，整体元件高度不超过15mm，安装的时候只需要预留18mm以上的垂直空间就能完成装配，不会和外壳或者上层堆叠的其他功能模块产生结构干涉。PCB边缘做了圆角处理，避免尖角划伤组装人员或者使用者，板上的接插件都做了丝印标识，接线的时候不需要对照原理图就能快速确认引脚定义，减少组装接线的错误率。

　　在电路细节设计上，ECG采集通道的输入部分加了ESD保护器件，避免人体接触电极的时候产生的静电打坏前端放大芯片，电源入口处加了过流保护和反接保护，就算外接电源正负极接反也不会烧坏板上的核心元件。滤波部分针对心电信号的频段做了专门的带通滤波设计，能滤掉日常环境里的工频干扰、高频电磁噪声，采集到的心电波形基线更平稳，不需要在上位机做过多的软件滤波处理就能直接用于心率计算、波形特征识别这类应用。对于做原型开发的结构工程师来说，这块板的三维模型可以直接导入设备的整体装配里，提前确认安装位置、接线空间、和周边结构件的间隙，不用等实物打样回来才发现结构干涉的问题，能大幅缩短原型设备的开发周期，在做结构设计的时候可以直接参考模型上的元件高度、接口位置来设计外壳的开孔、支撑柱的位置，确保生产装配的时候所有接口都能正常外露，固定柱能和板上的安装孔精准对位。
