车载吸盘式GPS导航固定支架结构设计

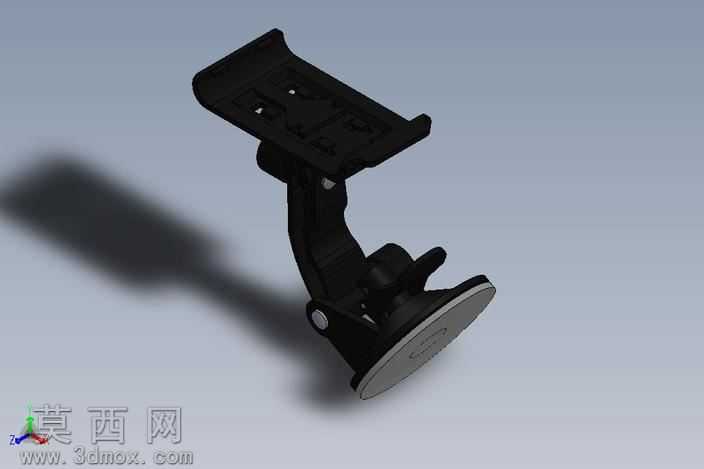

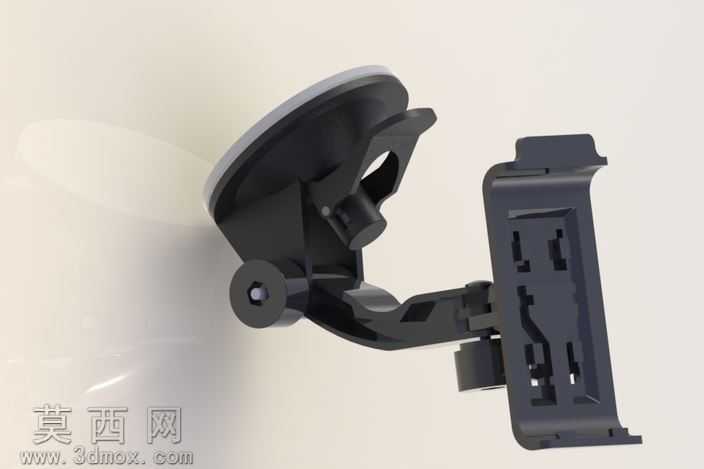

本作品为车载吸盘式GPS导航固定支架，采用三维参数化建模方式完成整体结构搭建，建模过程中遵循车载配件的实际使用逻辑，对各功能部件进行独立建模后完成整体装配约束，确保各活动关节的运动自由度符合实际调节需求。首先完成吸盘底座部分的建模，吸盘采用边缘薄、中心厚的曲面结构设计，匹配真空吸附的力学特性，底座连接座设置带阻尼的转轴结构，建模时预留转轴的装配间隙，保证转动时的阻尼手感同时避免结构松垮。中部的连接臂采用多段铰接结构，每处铰接点都设计了对应的卡位与阻尼结构，建模时对铰接处的卡扣、转轴孔、限位凸台都做了精确的尺寸匹配，确保支架可以实现多角度俯仰、水平旋转调节，满足不同驾驶视角的固定需求。背部的设备夹持部分采用卡扣式卡槽结构，建模时根据常见GPS导航设备的厚度与侧边卡位尺寸设计卡槽的卡扣间距与弹性让位结构，卡槽内部设置防滑凸筋结构，避免设备行驶过程中滑落。材质方面，整体支架主体采用硬质工程塑料材质，渲染时赋予哑光黑塑胶材质，调整材质的粗糙度与反光度还原塑胶件的真实质感，吸盘部分采用软质PVC材质，渲染时调整半透明属性与软质材质的漫反射效果，区分软硬材质的视觉差异，铰接处的转轴销采用金属材质，赋予低粗糙度的金属反光效果，提升结构的真实感。设计过程中重点考虑车载使用场景的稳定性，吸盘底座的吸附面做了平整化处理，连接臂的结构做了加强筋设计，避免长时使用出现结构变形，夹持部分的卡扣做了倒圆角处理，避免取放设备时刮伤设备外壳，整体结构无冗余设计，各部件衔接流畅，既满足功能需求也兼顾外观的简洁实用性，建模完成后通过干涉检查确认各活动部件运动时无结构冲突，装配关系完全符合实际生产的装配逻辑。
