家用多格方形冰格注塑结构设计

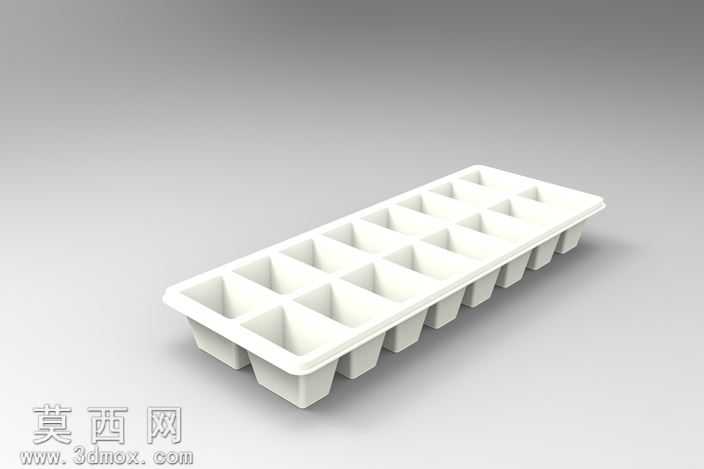

本作品为家用多格方形冰格的三维结构设计，建模过程依托参数化三维设计软件完成，整体采用规整的长方体基座布局，共设置18个独立的方形制冰腔室，腔室呈3行6列均匀排布，兼顾单次制冰容量与取冰操作的便捷性。建模阶段首先绘制冰格整体外轮廓草图，通过拉伸命令生成基座主体，再对单个制冰腔室进行腔体切除设计，每个腔室采用上宽下窄的微锥度结构，锥度控制在1.5°左右，该结构既可以保证冰块冻结后能够顺利脱出，避免腔壁与冰块粘连导致的取冰碎裂问题，也符合注塑成型的脱模工艺要求，减少生产过程中的顶出阻力。细节设计上，冰格顶部边缘设置了一圈宽度3mm的加厚翻边，既可以提升整体结构的抗形变能力，避免低温环境下塑料材质变脆导致的边缘开裂，也能够在冰格放置于冰箱层架时起到限位承托的作用，防止冰格滑动倾洒。腔室之间的分隔筋采用均匀壁厚设计，整体壁厚控制在2mm，既保证了结构强度，也避免注塑过程中因壁厚不均产生的缩痕、翘曲等成型缺陷。材质渲染阶段模拟食品级PP塑料的材质特性，调整材质的漫反射、粗糙度与半透明参数，还原PP材质温润的哑光乳白色质感，同时添加轻微的环境反射效果，让渲染成品更贴近真实注塑件的视觉表现，场景搭建采用柔和的影棚布光，突出冰格的结构轮廓与腔室的规整排布，清晰展示各部分的结构衔接关系。设计过程中充分考虑家用场景的使用需求，整体外形无尖锐棱角，所有边角均做R1mm的圆角过渡，避免使用过程中划伤手部，底部每个腔室对应位置设置微小的支撑凸点，让冰格放置时更加平稳，同时减少底部与接触面的吸附粘连。整个模型的结构设计完全匹配注塑生产的工艺要求，所有拔模方向统一，无倒扣结构，无需复杂的抽芯滑块结构即可完成开模生产，兼具实用性与生产可行性，可直接用于注塑模具开发、3D打印手板验证等场景，也可作为日用品结构设计的参考案例。
