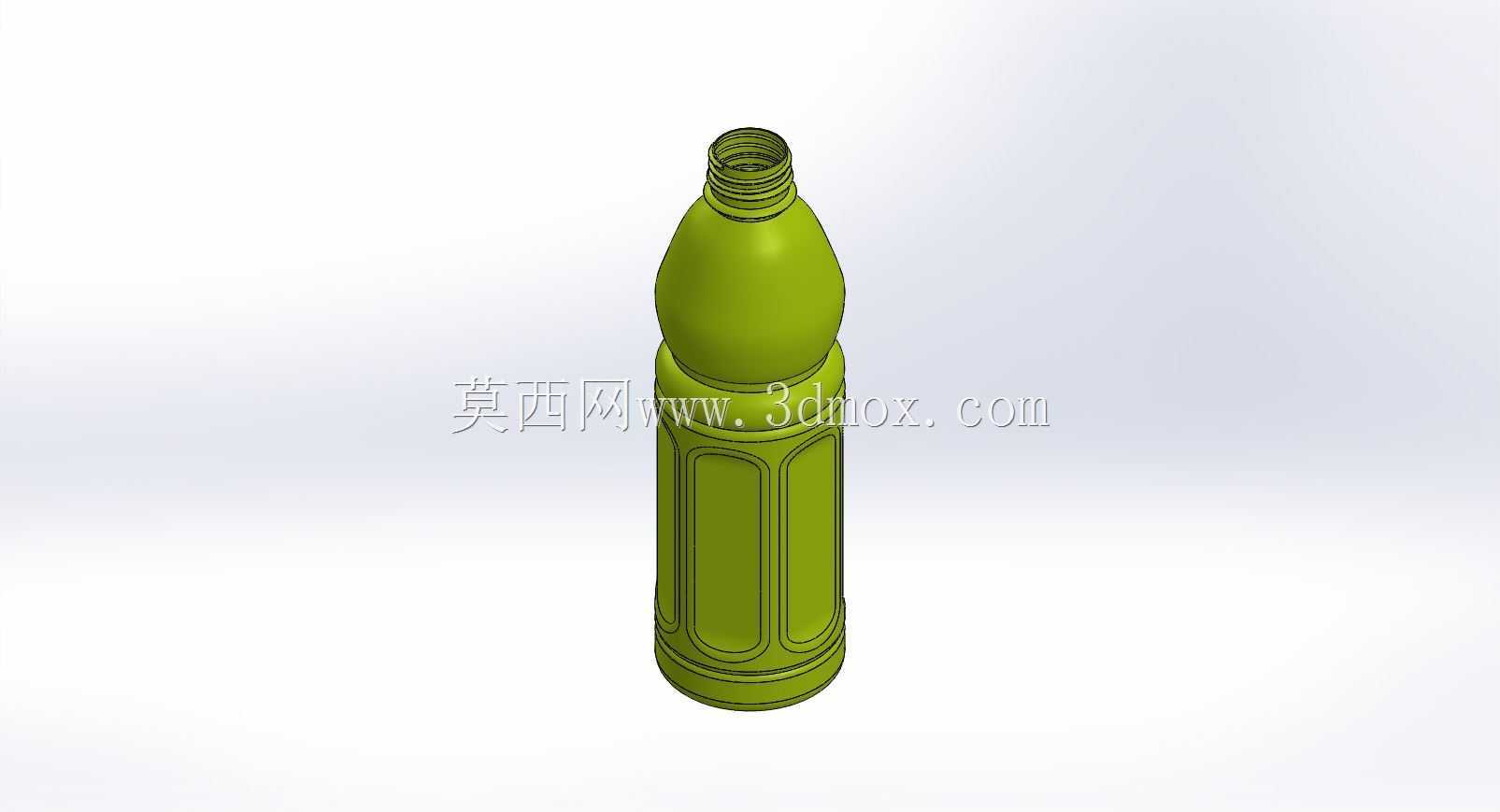

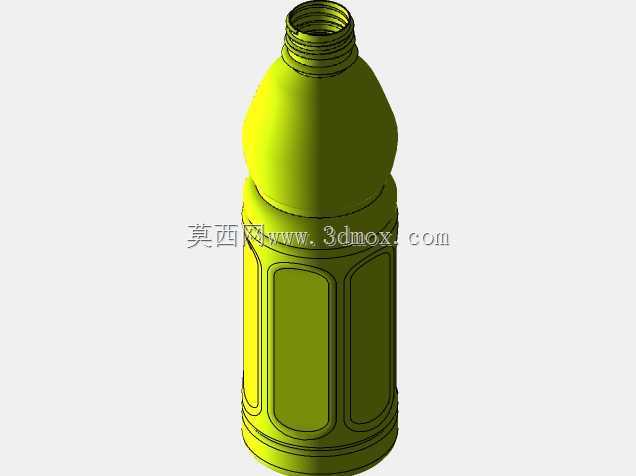

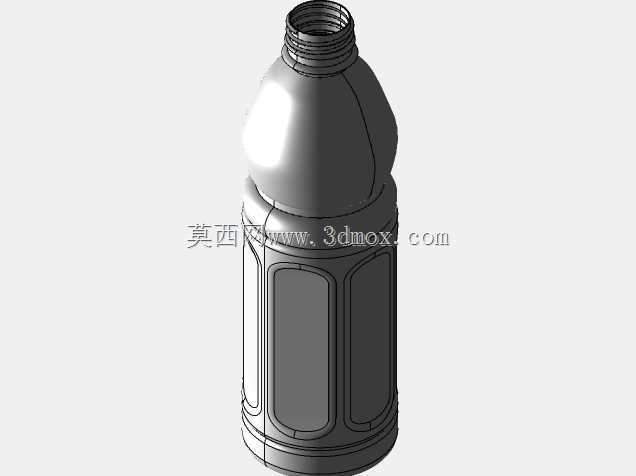

带防滑纹理螺纹口饮料包装塑料瓶结构

　　日常快消品流通环节里，塑料包装瓶是液体类货品触达终端用户最核心的载体之一，从常温茶饮、碳酸饮品到功能性运动饮料，这类吹塑成型的容器要同时满足灌装线高速适配、仓储堆码承重、终端握持使用、运输抗形变等多重工程要求，不能只做外观曲面的复刻。这款塑料瓶的整体结构围绕饮品灌装全流程的工况做了针对性设计，瓶口采用标准连续外螺纹结构，螺纹牙型的导程、牙高都匹配市面主流的铝制防盗盖、塑料防伪盖的旋合公差，旋合圈数控制在2.5圈，既保证灌装后封盖的密封可靠性，避免运输途中漏液，也能让终端用户开启时的施力扭矩处在舒适区间，不会出现过紧难开或者过松溢液的问题。瓶口下方做了一圈限位凸肩，这个结构是给灌装线上的旋盖头、卡瓶定位机构做硬限位用的，

　　能保证瓶子在高速输送线上行进时，卡瓶板的定位高度统一，不会出现旋盖偏斜、喷码位置错位的问题，凸肩的圆角半径做了0.8mm的过渡，避免应力集中导致灌装受力时瓶口开裂。瓶身的中段做了三组内凹的长圆形防滑筋槽，筋槽的深度控制在2.5mm，相邻筋槽之间的凸起弧面刚好匹配成年人手掌握持时的指腹贴合弧度，当瓶身表面凝结冷凝水的时候，这些内凹结构能打破水膜的连续附着，增大握持时的摩擦力，避免湿滑脱手。筋槽的边缘都做了大圆角过渡，不会在吹塑成型时出现壁厚不均的问题，也能避免堆码时相邻瓶身的筋槽互相卡滞，影响自动化装箱的效率。瓶身的上半部分做了平滑的弧面收窄过渡，从肩部的最大直径平缓过渡到瓶口直径，这个曲面的曲率经过反复调整，

　　一方面能让吹塑时的料流分布更均匀，肩部不会出现局部壁厚过薄的问题，另一方面在灌装高温液体（比如热灌装茶饮）的时候，这个弧面能更好地分散瓶内冷却形成的负压形变，不会出现瓶身不规则瘪塌影响外观。瓶底采用内凹的花瓣式支撑结构，五个支撑脚的高度一致，保证瓶子放在平面上的时候不会出现晃荡，支撑脚之间的内凹弧度能提升瓶底的结构强度，当整箱货品堆码到五层高度时，瓶底能承受上方整箱货品的重量，不会出现底鼓变形导致站立不稳的问题。整个瓶身的壁厚分布遵循吹塑工艺的成型规律，螺纹口位置壁厚控制在1.8mm，保证螺纹的结构强度，瓶身主体壁厚控制在0.35mm，在满足结构强度要求的前提下尽可能减少原料用量，降低单瓶的材料成本，

　　筋槽位置的壁厚因为拉伸比的原因会略薄于主体壁面，设计时提前做了拉伸比补偿，避免吹塑时出现局部穿孔的问题。从安装适配的角度来说，这款瓶子的整体最大直径、总高度都适配市面主流的500ml饮品灌装线的输送导轨间距、灌装头行程、贴标机的标签包覆范围，不需要对现有产线做大规模改造就能直接投产，瓶身预留的平滑标签区域刚好环绕瓶身一周，没有凸起或者凹陷结构干扰标签粘贴，能保证贴标后标签平整无褶皱。在运输工况下，瓶身的防滑筋槽还能起到加强筋的作用，提升瓶身的径向抗挤压能力，当纸箱在运输途中受到侧面挤压时，筋槽结构能分散受力，避免瓶身大面积变形导致内容物泄漏。针对冷藏陈列的场景，瓶身的曲面设计不会因为低温导致材料脆化开裂，从-4℃的冷藏环境到常温环境的温度变化过程中，瓶身的结构形变量控制在允许范围内，不会出现密封失效的问题。
