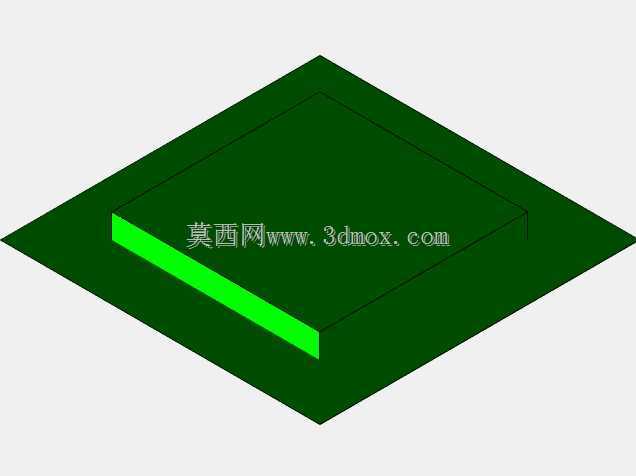

110吨注塑机用塑料板成型模具结构设计

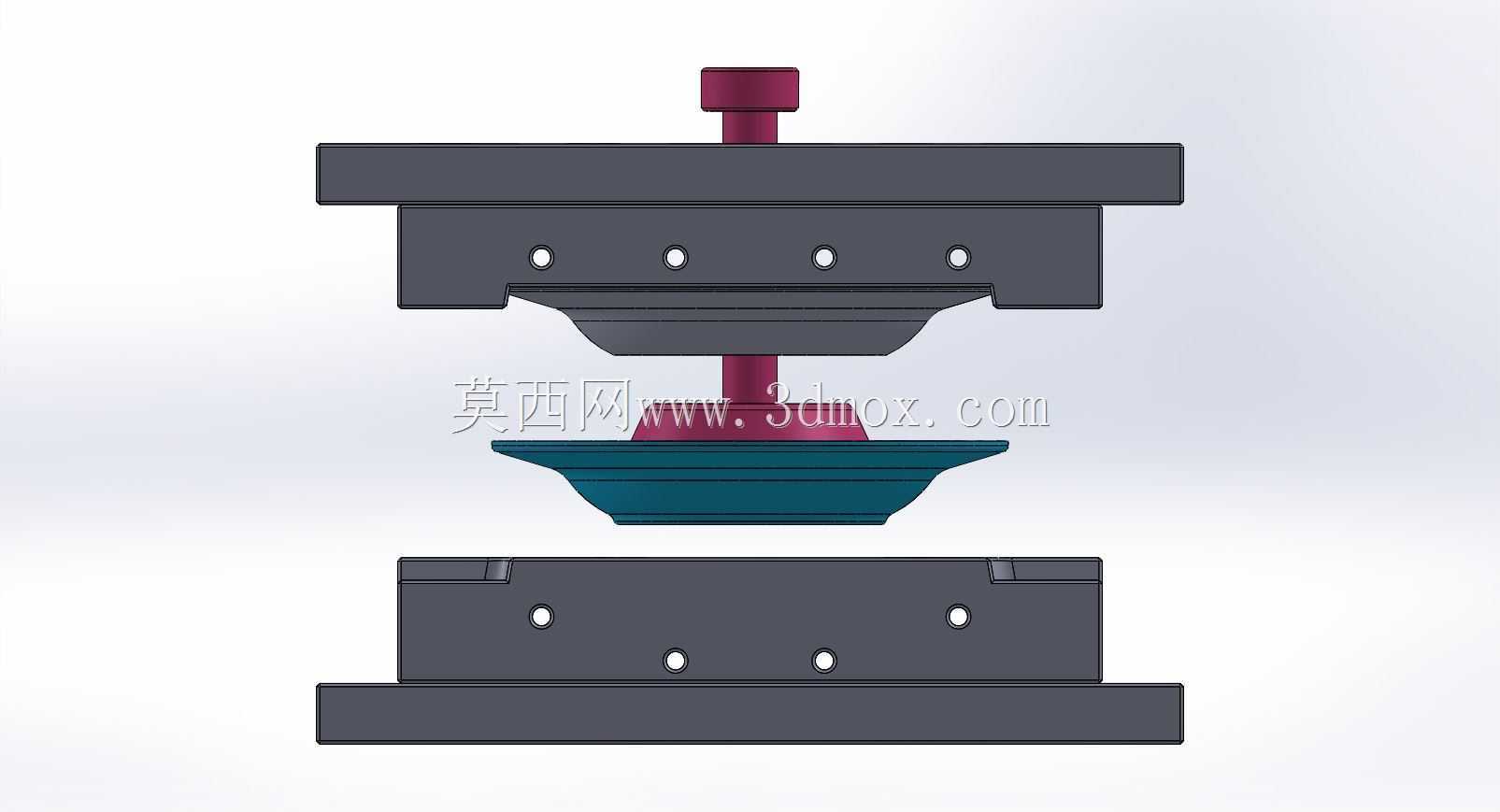

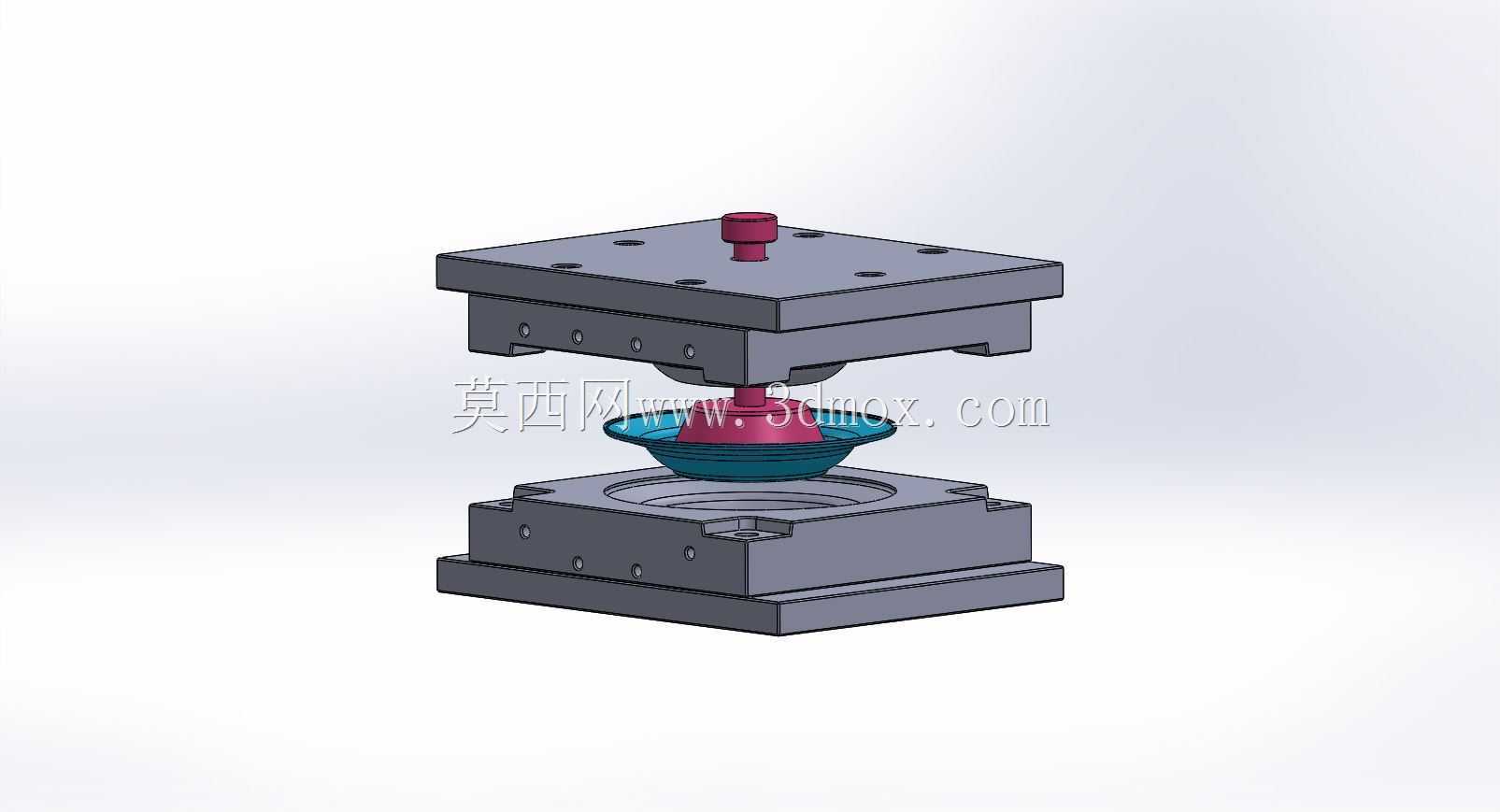

　　这套模具适配110吨规格卧式注塑机的安装参数，用于生产平板类塑料制件，日常应用场景覆盖家电内饰衬板、设备防护挡板、包装用塑料垫板等批量塑件的生产环节，在中小型注塑加工车间的通用板材类订单生产中适配性较强。从实际生产用途来看，该模具采用两板模直浇口进胶结构，省去了流道凝料的二次回收工序，针对平板类制件的平面度要求，在动定模芯的冷却水路排布上做了等距环绕设计，避免成型过程中模温不均导致的制件翘曲变形，生产周期内模腔各区域温差可控制在5摄氏度以内，能稳定保障制件的成型尺寸精度。设计过程中优先考虑了110吨注塑机的装模边界，模架整体长宽尺寸控制在设备拉杆间距的允许范围内，模具闭合高度匹配设备的最小模厚参数，开模行程预留了足够的取件空间，

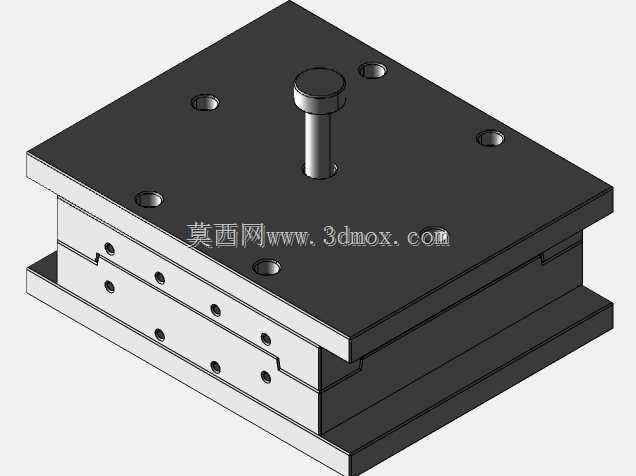

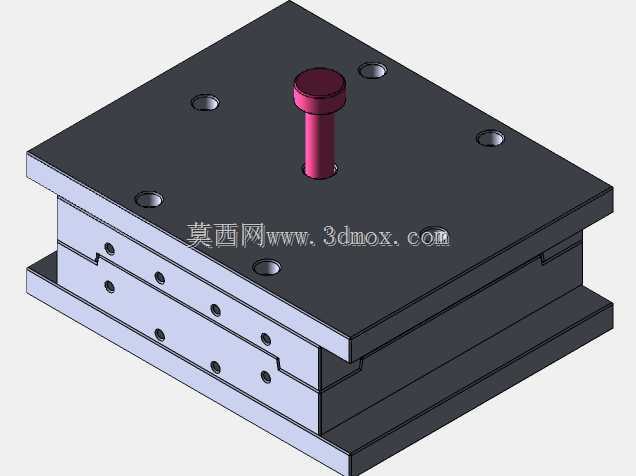

　　顶部的定位圈尺寸适配注塑机的定位孔标准，浇口套的球面半径与设备喷嘴尺寸完全匹配，安装时无需额外做过渡配件，可直接吊装上机调试。模具的导向结构采用四组精密导柱导套配合，导柱设置在动模侧，合模过程中可提前导入定模导套，避免合模错位导致的模芯擦伤，针对平板制件的排气需求，在模腔的四周分型面位置开设了深度0.02毫米的排气槽，可快速排出注射过程中模腔内的裹挟气体，减少制件烧焦、缺胶等成型缺陷。顶出结构采用中心顶杆配合周边顶块的组合方式，顶出力分布均匀，避免平板类制件顶出时出现顶白、变形问题，回程过程依靠复位杆实现精准回位，可配合注塑机的顶出系统实现全自动生产，无需人工辅助取件时的额外操作。模架的各模板厚度经过强度校核，

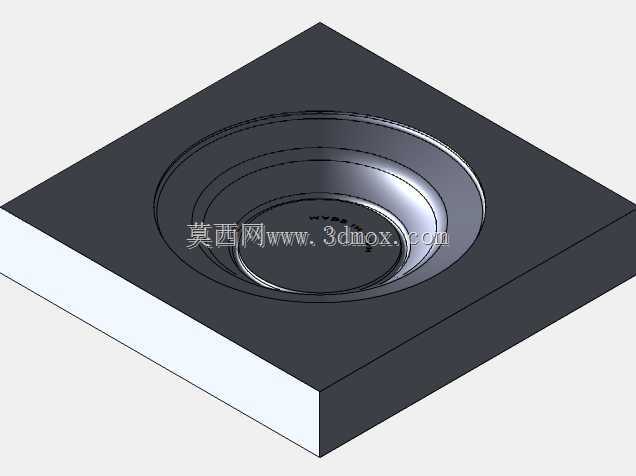

　　在110吨注塑机的最大锁模力作用下，模板变形量控制在允许范围内，不会出现模腔涨边导致的制件飞边问题，模芯部分采用整体式镶拼结构，日常生产中若出现局部磨损，可单独更换镶件，无需整体更换模芯，降低了后期的模具维护成本。冷却水路的接口采用标准规格的水嘴，适配车间常规的冷却水输送管路，水路进出方向设置在模具非操作侧，避免操作侧管路干涉人员取件作业，模具的吊环孔位置经过重心校核，吊装过程中可保持模具平衡，不会出现倾斜滑落的安全隐患。实际试模过程中，该模具的注射工艺参数窗口较宽，针对常用的PP、ABS等通用塑料原料，均可通过调整注射压力、保压时间参数得到合格制件，成型后的塑料板制件厚度均匀，表面无明显缩痕、熔接痕等缺陷，平面度可满足普通装配场景的使用要求，无需后续的二次校形工序。
