叉型铰接支撑连接座结构设计

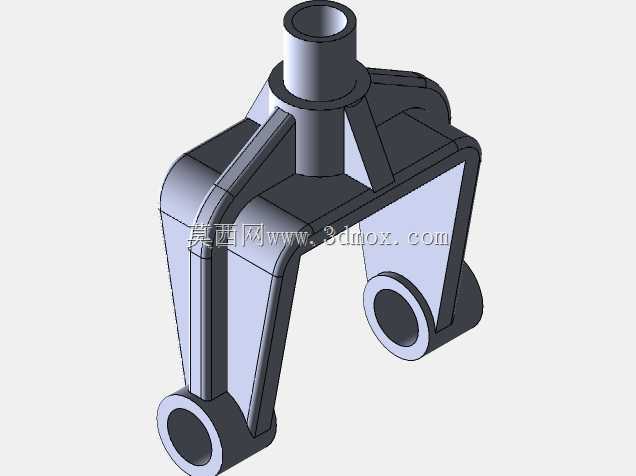

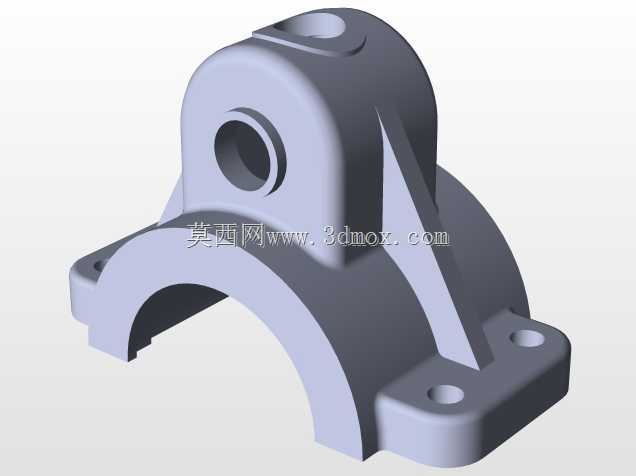

　　这类叉型铰接支撑连接座，多应用在中小载荷的传动连杆系统、轻型作业机具的悬架连接部位，也常见于非标自动化设备的摆臂铰接点位，承担相邻构件之间的载荷传递、相对转动约束的核心作用，区别于大载荷的重型吊耳结构，该类零件适配的工况多为中低速、往复摆动的运动场景，日常工作中承受的载荷以径向压应力、周期性交变的弯曲应力为主，极少承受大扭矩的轴向扭转载荷。从结构布局来看，零件顶部设置的单通圆柱凸台，是用于安装定位销轴或者铰接轴的核心配合位，凸台的内孔精度一般取H7级公差，与销轴采用间隙配合或者过渡配合，保证铰接转动的顺畅性，同时凸台根部做了大圆角过渡处理，避免应力集中导致的根部断裂，

　　这也是这类支撑件设计中最需要注意的细节——很多新手建模时容易忽略圆角过渡，实际样机测试中反复出现凸台根部开裂的问题，就是应力集中引发的疲劳失效。下部的叉型支腿结构，两个支腿末端各设置一个同轴的通孔凸台，这两个凸台的同轴度公差需要控制在0.02mm以内，保证穿装连接销的时候不会出现卡滞，两个支腿之间的开档尺寸需要匹配被连接构件的安装厚度，预留0.5-1mm的装配间隙，避免装配时出现干涉，同时支腿的侧面设置了加强筋结构，从顶部凸台根部一直延伸到支腿中部，筋板的厚度取主体壁厚的0.8倍左右，既可以提升支腿的抗弯曲变形能力，又不会过多增加零件的整体重量，兼顾结构强度与轻量化需求。设计这类零件的时候，首先要明确安装边界：

　　顶部凸台的轴向长度需要匹配上方铰接座的安装宽度，不能过长导致销轴窜动，也不能过短导致配合面不足引发磨损加剧；下部两个支腿的中心距需要严格匹配被连接构件的铰接孔间距，否则装配时会产生强制装配应力，大幅缩短零件的使用寿命。零件的主体壁厚一般取4-6mm，根据实际载荷大小调整，所有的棱边都做了0.5mm的倒角处理，既去除加工毛刺，也避免装配时划伤操作人员。从受力路径分析，外部载荷从下部两个支腿的铰接孔传入，通过支腿主体、加强筋传递到顶部的铰接凸台，再通过顶部的销轴传递到相邻构件，整个传力路径流畅，没有出现力流突然转折的区域，这也是结构设计合理性的核心判断标准。如果是采用金属铸造工艺生产这类零件，需要在凸台的端面预留1-2mm的加工余量，

　　内孔也预留加工余量，后续通过机加工保证配合精度；如果是采用3D打印制作手板验证，则可以直接打印到接近最终尺寸，只需要对配合孔进行简单铰削即可满足测试需求。实际应用中，这类零件的失效形式多为支腿弯曲变形、凸台根部疲劳开裂、铰接孔磨损椭圆化，所以在设计阶段就需要针对这些失效点做强化处理：比如铰接孔内可以加装铜套或者钢套，提升耐磨性能；凸台根部的圆角半径不小于壁厚的1/3，降低应力集中系数；支腿的加强筋尽量延伸到靠近铰接孔的位置，缩短力臂长度，降低弯曲力矩。另外需要注意的是，两个下部铰接孔的轴线与顶部铰接孔的轴线需要保持平行，平行度公差控制在0.03mm/100mm以内，否则运动过程中会出现卡滞，甚至产生额外的附加载荷，加速零件的损坏。在建模过程中，需要优先确定三个铰接孔的相对位置，再以此为基准向外延伸构建支腿、凸台、加强筋的结构，避免基准错位导致的尺寸偏差，所有的配合尺寸都需要标注公差，自由尺寸按照IT12级精度控制即可，非配合面的表面粗糙度取Ra6.3，配合面取Ra1.6，满足常规的使用需求。
