手提式红色塑料储液加仑桶结构设计

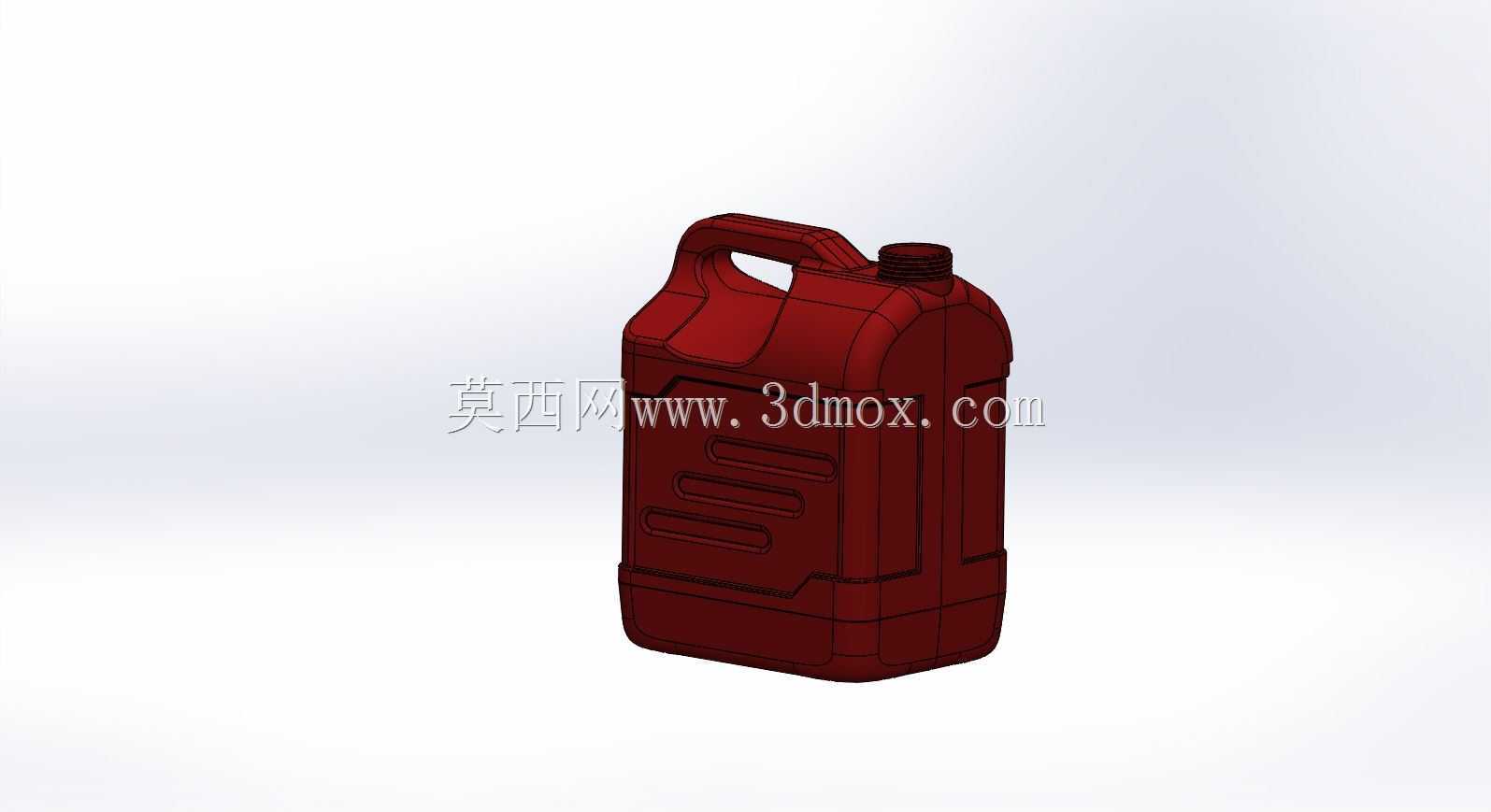

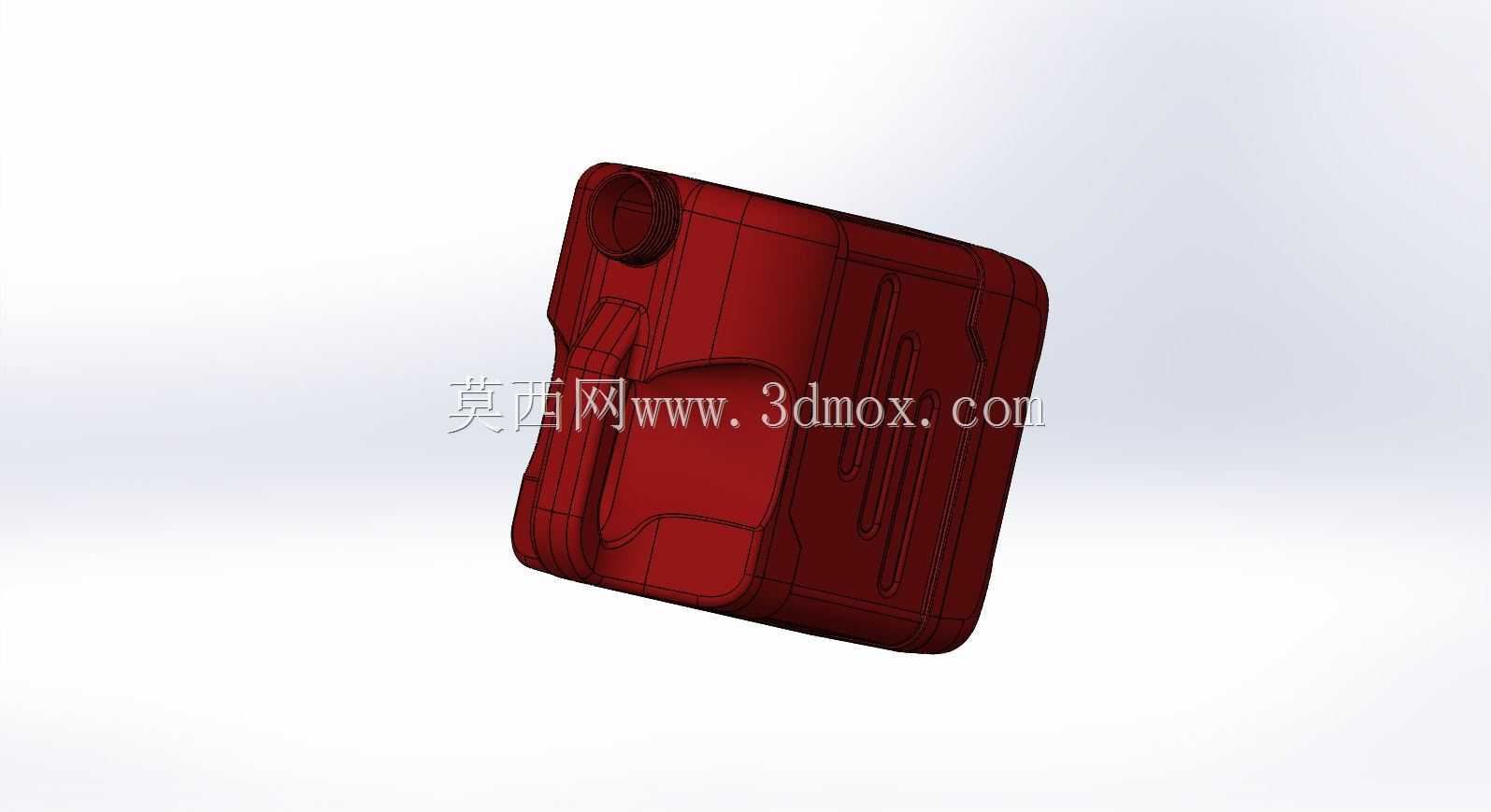

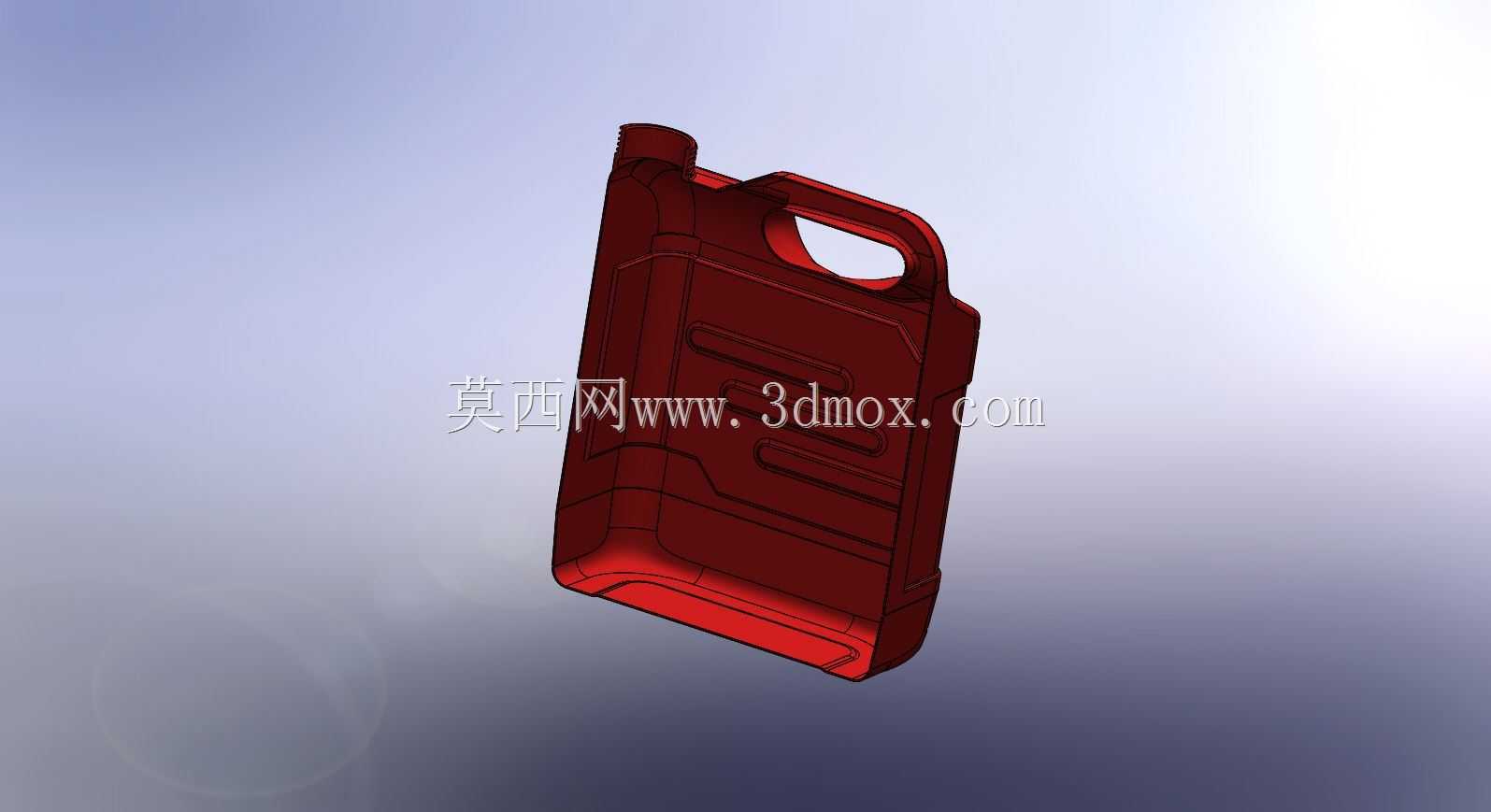

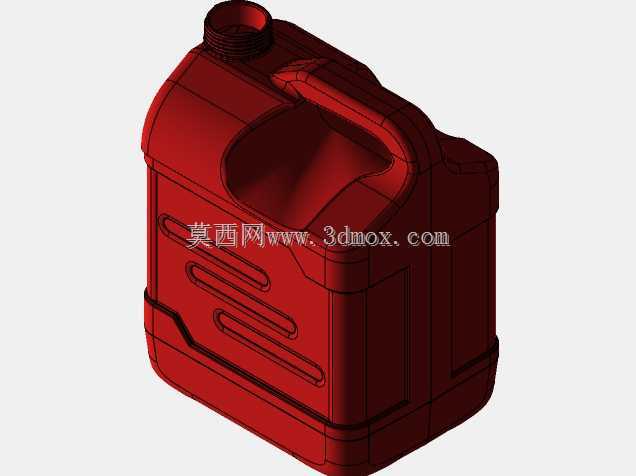

　　这款手提式塑料储液桶的三维结构设计，核心围绕民用及工业小容量液体转运、暂存的实际场景展开，日常汽修门店的机油分装、家装环节的涂料盛装、农资领域的小剂量农药储运、家庭清洁类液体的分装存储都是其典型应用场景，区别于大容量工业储液桶，该款产品主打单人可独立操作的便携属性，适配小批量液体的短距离转运与定点存放需求。从功能特性来看，桶身顶部集成的一体式手提握把做了内凹弧度处理，握把内侧的曲面完全贴合成年人手掌自然弯曲的形态，单手提携时受力均匀，不会出现硌手、打滑的问题，即使桶内装满液体，长时间握持也能降低手部的压迫感；桶口采用标准外螺纹结构，可匹配同规格的螺旋密封盖，拧紧后能实现可靠的密封效果，避免盛装易挥发、易洒漏液体时出现渗漏问题，

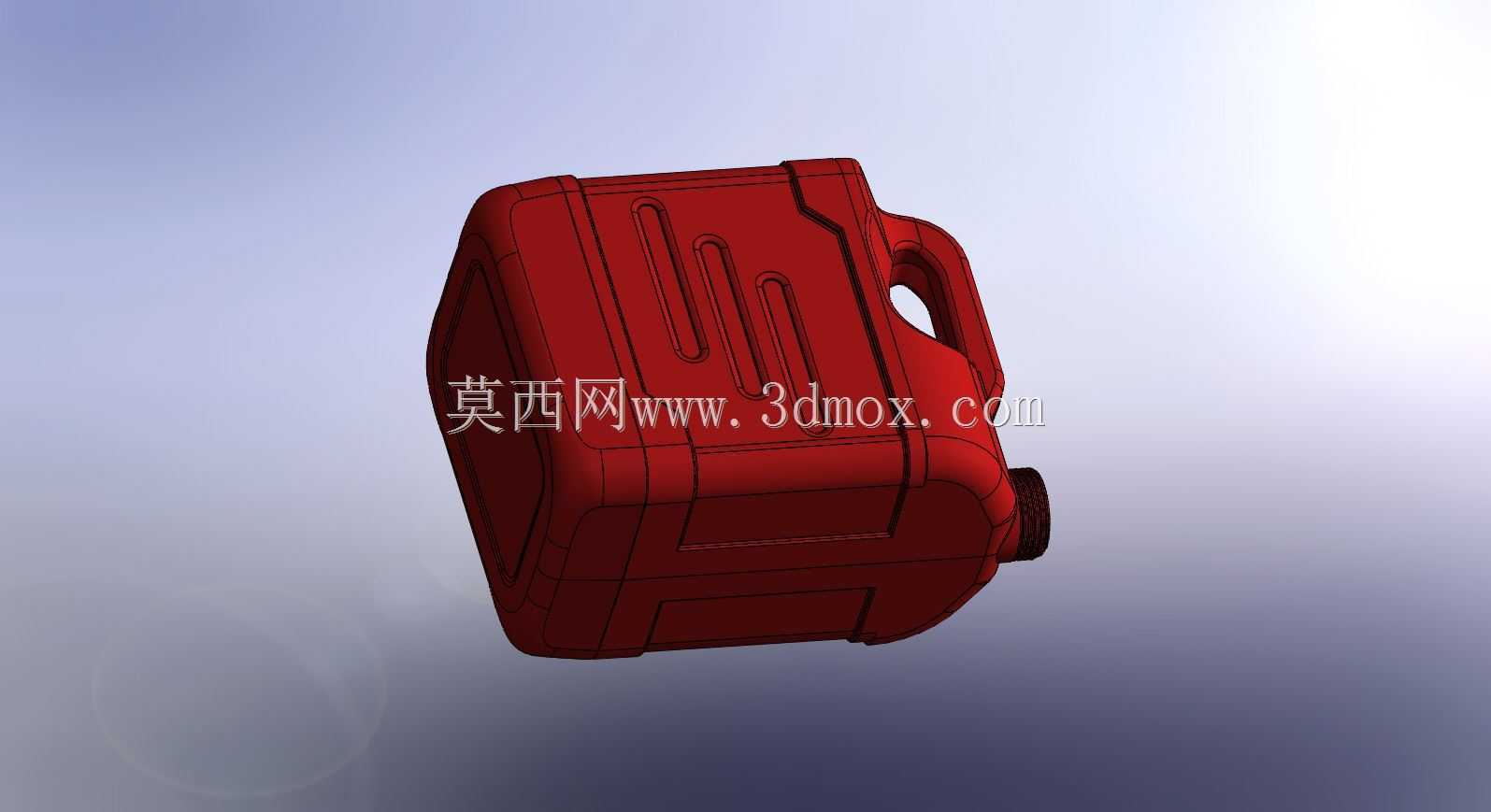

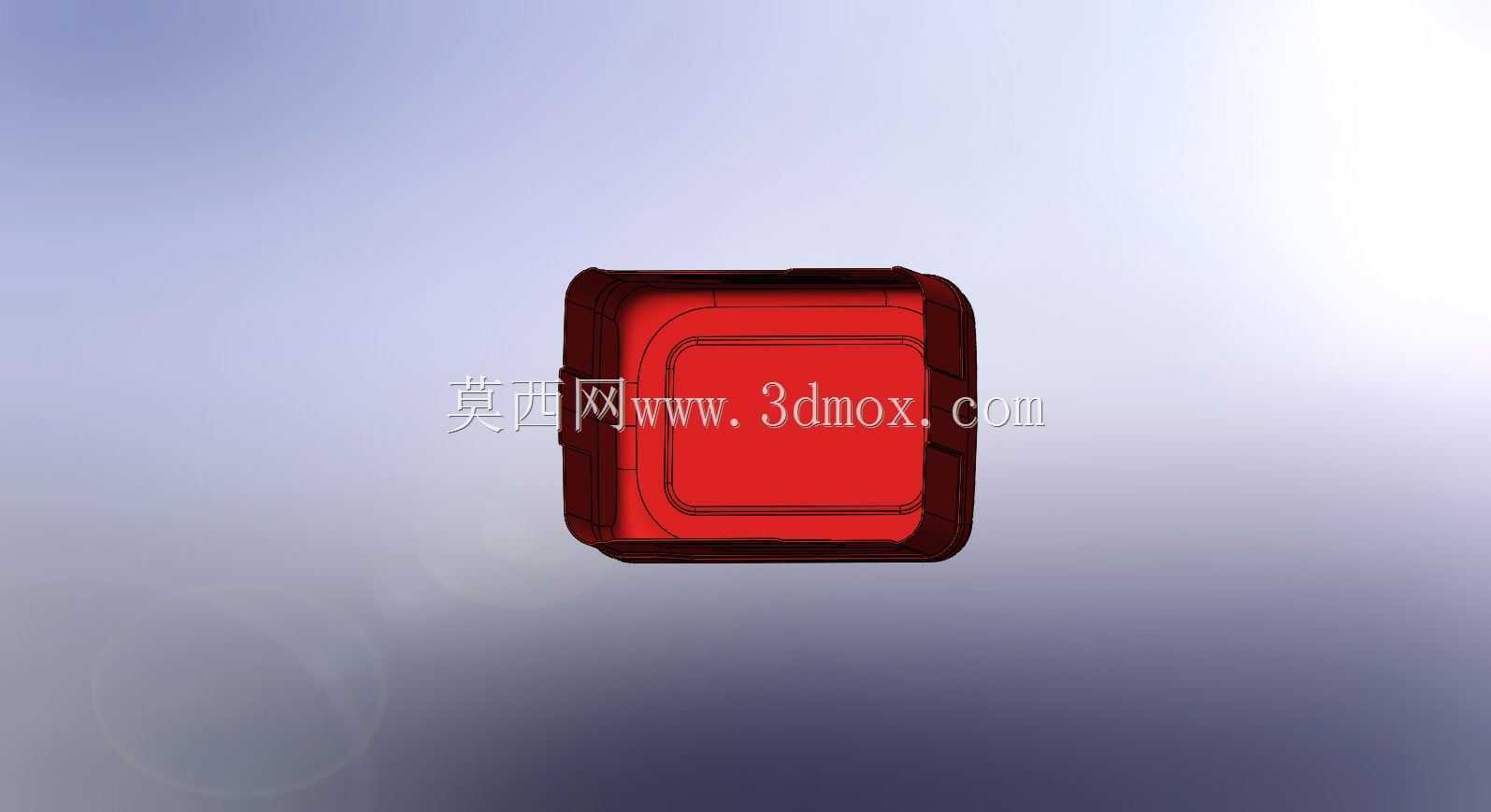

　　螺纹段的长度经过反复校核，既保证足够的啮合扣数实现密封，又不会因为螺纹过长导致开盖、封盖的操作过于繁琐。桶身的结构设计充分考虑了注塑成型工艺与使用强度的平衡，侧壁设置的多道横向与纵向交错的加强筋，并非简单的装饰结构，而是通过有限元受力分析确定的布局：当桶内装满液体时，侧壁受液体静压力会产生向外的膨胀变形，加强筋的存在可以将桶壁的形变控制在允许范围内，避免桶身鼓胀导致摆放不稳，同时加强筋的厚度比桶身基础壁厚薄15%左右，能有效避免注塑过程中出现缩痕、翘曲等成型缺陷，提升成品率。桶身底部做了一圈凸起的支撑边，放置时只有支撑边与接触面接触，既可以避免桶底大面积与地面摩擦造成磨损，又能在地面存在少量积水、杂物时，让桶底主体与接触面保持间隙，

　　减少污渍附着，同时支撑边的圆角处理也能避免堆叠时刮擦下层桶的顶面。从外形尺寸与安装边界来看，该款加仑桶的整体轮廓适配常规家用置物架、汽修店工具柜的层板间距，横向尺寸可轻松放入标准尺寸的纸箱内，方便批量运输与堆码，堆码时上层桶的底部支撑边刚好可以卡入下层桶顶面的内凹区域，堆码三层时不会出现滑移、倾倒的问题。设计过程中还充分考虑了液体倾倒的流畅性，桶口位置相对于桶身中心做了小幅偏移，倾倒时桶内的空气可以顺畅进入桶内，避免液体出现断续喷溅的情况，握把的位置也经过重心校核，装满液体时提起桶身，整体重心刚好落在握把的正下方，提携时不会出现桶身倾斜、液体从盖口溢出的问题。桶身的转角全部采用大圆弧过渡，没有尖锐的棱角，

　　一方面可以避免使用过程中磕碰划伤操作人员，另一方面圆弧过渡的结构在注塑成型时更利于塑料熔体的流动填充，减少成型缺陷，同时在跌落测试中，圆弧结构可以有效分散冲击力，降低桶身摔裂的概率。针对不同盛装液体的特性，桶身的壁厚做了差异化的梯度设计：桶底与握把位置的壁厚比侧壁厚20%，这两个位置是跌落、提携时的主要受力部位，更大的壁厚可以提升结构强度，而侧壁位置在加强筋的辅助下，适当减小壁厚可以降低整体材料用量，控制生产成本，同时减轻桶身自重，提升便携性。桶盖的侧面做了竖向的防滑筋，即使手上沾有油污、水渍，也能轻松拧开或拧紧桶盖，不需要借助额外的工具，桶盖内部预留了密封胶圈的安装槽，可以根据盛装液体的属性选配不同材质的密封胶圈，比如盛装有机溶剂时选配耐溶剂的橡胶圈，盛装食品类液体时选配食品级硅胶圈，拓展产品的适用范围。
