起重机吊钩滑轮组三维结构设计

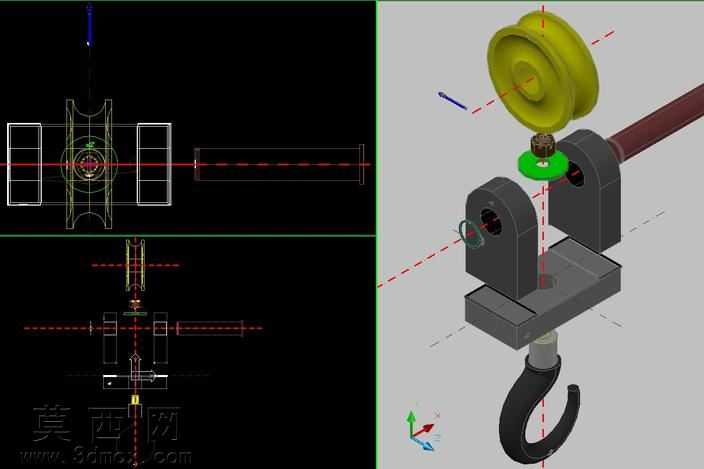

本作品为起重机吊钩滑轮组的三维建模设计，完整还原了起重作业核心承载吊具的全结构细节，建模过程严格遵循起重机械设计规范，对各部件的装配关系、尺寸公差做了精准还原。建模阶段首先梳理吊钩总成的层级装配逻辑，从顶部滑轮组件开始，依次构建滑轮轮体、滑轮轴、轴承衬套、两侧夹板架、横梁连接座、吊钩钩体、推力轴承、防脱挡板等核心零件，每个零件的特征都按照实际起重吊钩的加工工艺搭建：滑轮轮体做出绳槽的圆弧曲面、轮辐的减重结构，保证钢丝绳缠绕的贴合度符合设计要求；两侧夹板架做出轴孔的同轴定位特征、连接螺栓的安装孔位，还原夹板的承力结构形态；吊钩钩体按照锻造吊钩的曲面轮廓构建，从钩柄的螺纹段到钩身的弯曲承力段、钩尖的防脱卡位都做了精细化处理，钩身的曲率半径完全匹配额定起重量下的受力分布要求。装配过程采用自下而上的装配逻辑，通过同轴配合、面贴合配合、间隙配合等约束关系，还原各部件的实际运动状态：滑轮可绕滑轮轴顺畅转动，吊钩可绕横梁轴线做360度回转，各连接部位的装配间隙符合机械设计的公差要求，避免出现干涉错位的问题。渲染阶段对不同部件赋予贴合实际的材质属性：滑轮轮体采用铸钢材质，调整金属粗糙度、反光度还原铸钢件的哑光金属质感；两侧夹板采用热轧钢板材质，还原板材的表面纹理；吊钩钩体采用锻造合金钢材质，做了表面氧化发黑的质感处理，金属反光更具厚重感；滑轮轴、连接螺栓等标准件赋予调质钢的亮面金属质感，不同材质的区分让模型结构层次清晰可辨。设计过程中重点考量了吊钩总成的受力传递路径，从钢丝绳作用在滑轮上的载荷，通过滑轮轴传递到两侧夹板，再经横梁传递到吊钩钩体，整个结构的力流路径在模型中清晰呈现，同时还原了推力轴承在吊钩回转部位的减摩作用，以及防脱装置的安装位置，完整复现了起重机吊钩从滑轮到钩体的全部功能结构，可用于起重机械的结构教学、装配演示、方案展示等场景，模型的二维工程视图也同步完成了投影表达，清晰展示了各部件的投影关系与安装位置，和三维模型形成完整的设计表达体系。
