JCB531型日志起重机挂载吊具结构设计

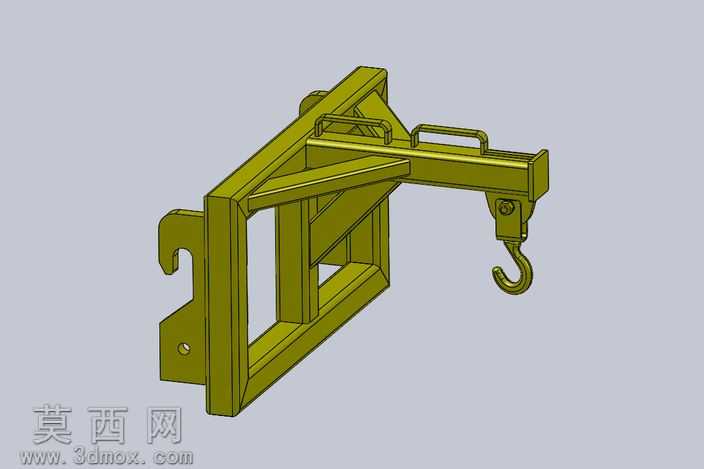

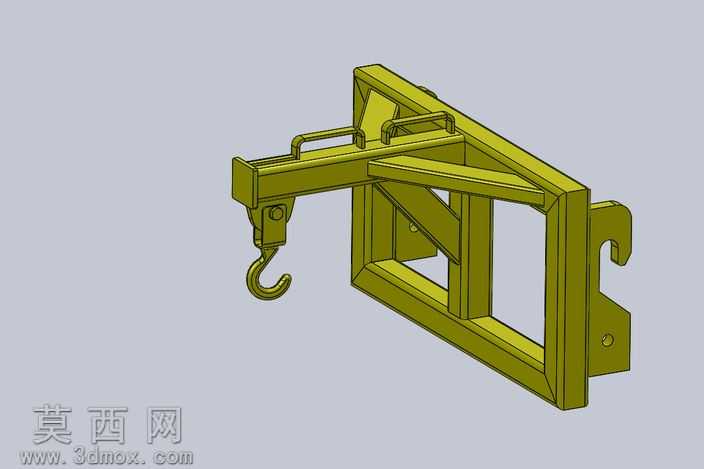

本作品为适配JCB531设备的起重机挂载吊具三维设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工工艺合理性与结构力学承载要求，对每一处连接结构、受力部位都做了精细化的特征构建。模型外观采用军绿色金属质感材质渲染，还原了实际工业吊具的漆面质感，同时对金属构件的棱边做了符合实际加工的倒角处理，避免出现尖锐直角的非工艺化设计，渲染阶段调整了环境光与材质反光参数，清晰呈现出构件的焊接拼接结构、板材厚度特征与各部件的装配关系。从结构设计来看，该吊具采用框架式承载主体，主体由多块矩形钢板通过焊接拼接成稳定的三角加强框架结构，框架后侧设置有快装式挂载挂钩结构，可快速适配JCB531设备的前端挂载接口，无需额外复杂连接件即可完成安装固定；框架前侧延伸出水平承载臂，臂端通过铰接结构连接起重吊钩，吊钩采用标准起重吊钩的曲面造型设计，铰接处预留了销轴安装孔位，可实现吊钩在垂直平面内的自由摆动，适配不同角度的吊装作业需求。框架顶部设置有两个对称的手提式握把，方便作业人员在安装拆卸时搬运调整吊具位置，握把采用圆钢弯折造型，与主体框架焊接为整体，保证握持受力的结构强度。设计过程中重点考量了吊具的受力传递路径，吊装作业时的载荷通过吊钩传递至前端承载臂，再通过框架内部的斜向加强筋将载荷分散至整个框架主体，最终均匀传递至后侧的挂载接口处，避免局部应力集中导致的结构变形，所有板材的厚度选择、加强筋的布置位置都经过受力合理性推演，在保证整体承载强度的前提下尽可能控制构件自重，降低挂载后对设备前端的负载压力。模型完整还原了吊具的所有装配细节，包括各部位的连接螺栓孔位、焊接坡口示意、吊钩的防脱结构预留位，可直接用于后续的工程出图、工艺加工参考，也可用于起重作业场景的装配模拟演示，整体结构紧凑合理，符合工程机械附件的实用化设计要求，兼顾了安装便捷性、作业可靠性与结构耐用性。
