丰田4runner越野车型绞车载前防护杠设计

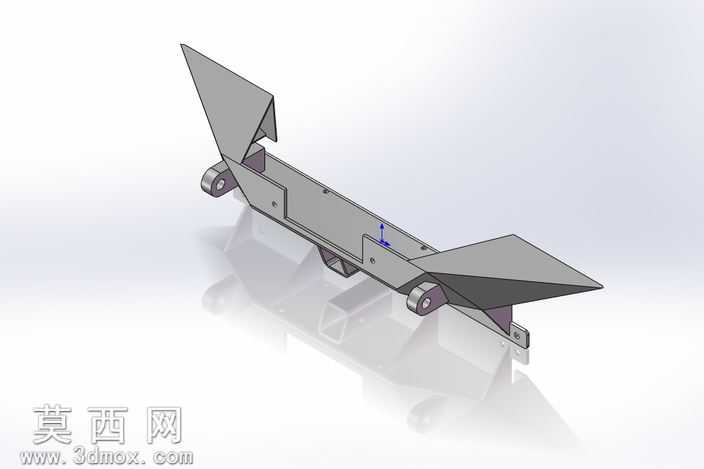

该作品为适配丰田4runner越野车型的绞车载前保险杠三维建模设计，整体采用钢制板材焊接结构的设计思路，建模过程中以实车前脸安装点位为基准，精准还原了保险杠与车身纵梁连接的铰接安装座结构，两侧安装孔位的同轴度、安装面平面度均按照实车装配公差要求进行参数化设定，确保后续生产装配时可直接对位安装无需二次修配。建模阶段首先绘制主体承载梁的截面草图，通过拉伸命令生成主承载基体，主基体采用加厚钢板设计，预留了绞盘安装的居中固定点位，可适配常规越野自救绞盘的安装尺寸，主梁两侧延伸出对称的楔形护翼结构，护翼采用斜切角度设计，既可以在越野穿越时拓宽车头防护范围，避让障碍物剐蹭车身翼子板，又能降低风阻减少高速行驶时的气流扰动。两侧护翼与主承载梁之间设置了三角加强筋结构，通过焊接装配的结构逻辑进行建模，强化护翼受侧向冲击时的结构强度，避免越野碰撞时护翼变形弯折。材质设定上整体构件赋予哑光冷轧钢板材质，安装铰接位置赋予金属切削加工的亮面金属质感，渲染阶段采用工作室柔光环境，通过地面反射效果突出构件的硬朗线条与金属质感，结构细节上还原了钢板折弯的圆角过渡、焊接位的预留间隙、安装螺栓的沉头结构，所有板材厚度均按照越野改装防护件的强度要求设定，兼顾轻量化与抗冲击性能，设计时特意平衡了接近角与防护范围的关系，避免加装后过度影响车辆的越野通过性，两侧楔形结构的倾斜角度经过多次参数调整，既保证了防护覆盖范围，又不会在车辆爬坡时剐蹭地面。
