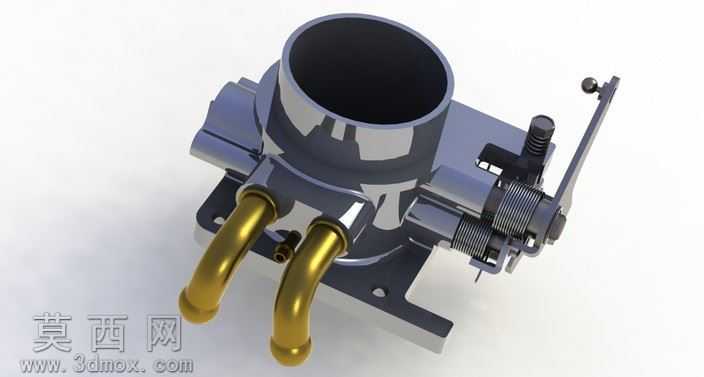

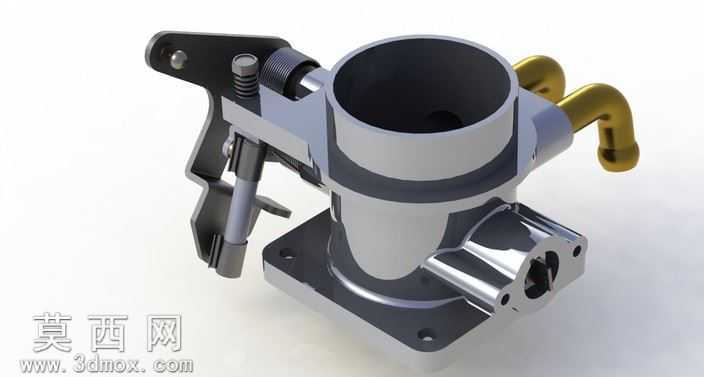

福特2.9L节气门体机械结构三维设计

本作品为福特2.9L排量发动机配套的节气门体三维建模设计，建模过程严格遵循实体零部件的真实尺寸比例，在三维软件中首先完成主体基座的特征构建，通过拉伸、切除、拔模等基础特征打造节气门的主腔体结构，主进气道采用光滑过渡的曲面设计，保证进气路径的流畅性，避免气流在腔体内形成不必要的紊流。针对节气门的操控联动结构，建模时逐一还原了转轴、回位弹簧、摇臂、调节螺钉等细小零部件，双组回位弹簧采用螺旋扫描特征完成建模，精准还原弹簧的螺距、圈数与安装卡位结构，保证节气门开合后的回位动作逻辑符合真实机械原理；侧面的操纵摇臂通过多段拉伸与倒角处理，还原安装孔位与限位结构，确保摇臂转动角度与节气门开度的对应关系准确。材质渲染阶段，主体基座采用压铸铝合金材质，调整金属粗糙度与反射参数，还原铝合金壳体的哑光金属质感，表面的安装凸台、固定孔位都做了细微的倒角与边缘处理，模拟真实机加工的工艺痕迹；两根旁通管路采用黄铜材质，调整金属色泽与高光参数，突出黄铜管件的亮面金属质感，与主体铝件形成清晰的材质区分；弹簧、紧固件等部件采用发黑钢材材质，调整漫反射参数还原钢制零件的深色哑光质感，转轴部位添加细微的磨损质感效果，提升模型的真实感。设计过程中重点考量了零部件的装配逻辑，所有部件的配合间隙都按照真实装配公差设置，节气门阀片与主腔体内壁的转动间隙控制在合理范围，既保证阀片转动无干涉，也还原真实节气门的密封结构设计；旁通管路的接口位置、安装固定脚的孔位坐标都与原厂部件保持一致，确保模型可用于后续的结构验证、工艺拆解或者教学演示使用。渲染阶段采用工作室三点布光，主光源从斜上方打亮主体结构，突出金属表面的光影层次，辅光源补全暗部细节，清晰展现弹簧、摇臂等细小结构的轮廓，背景采用浅素色衬托，让整个节气门体的结构细节完整呈现，既还原了工业零部件的精密质感，也清晰展示了节气门体的整体构造与各部件的装配关系。
