平行轴式多级齿轮变速传动箱体结构

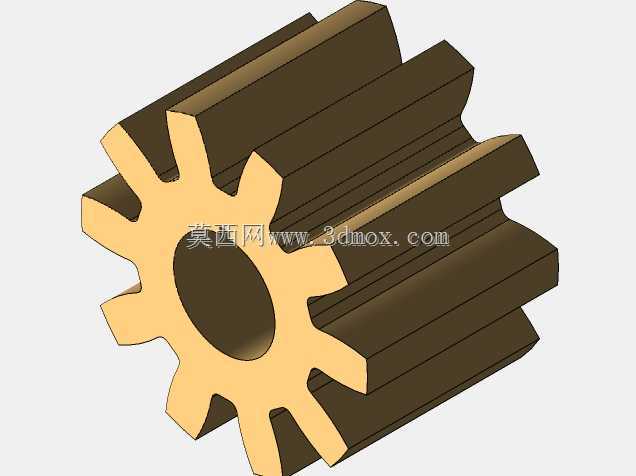

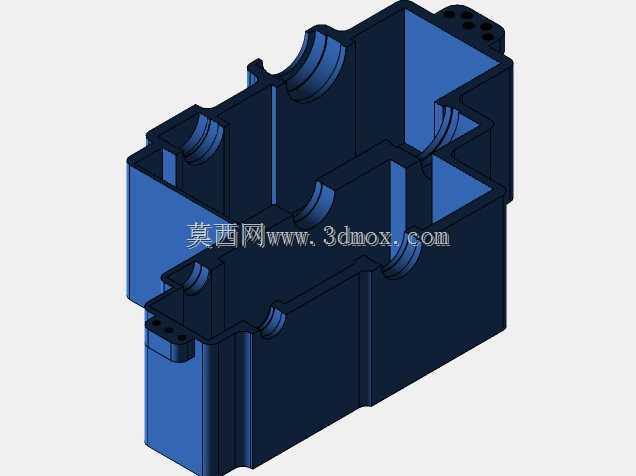

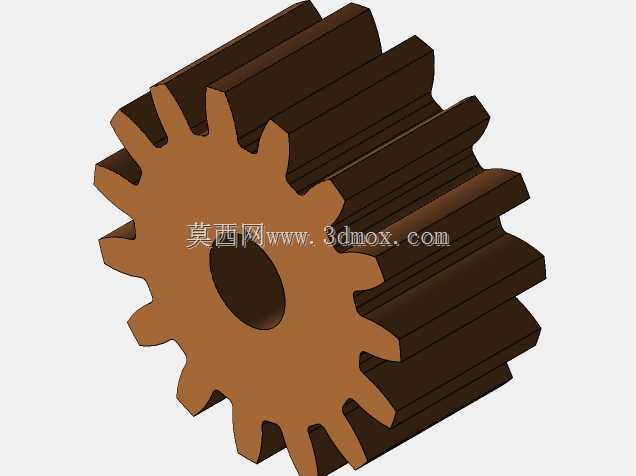

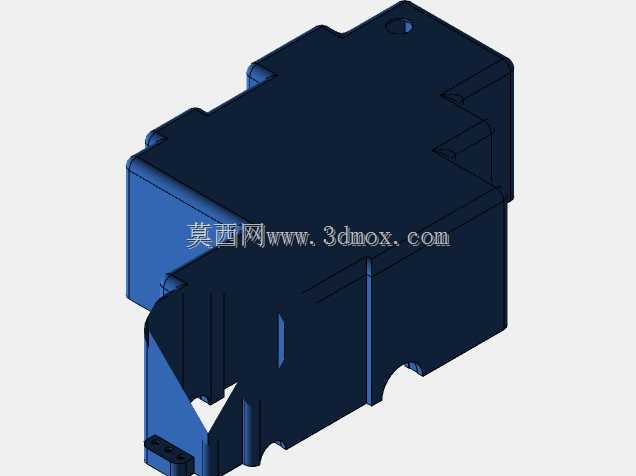

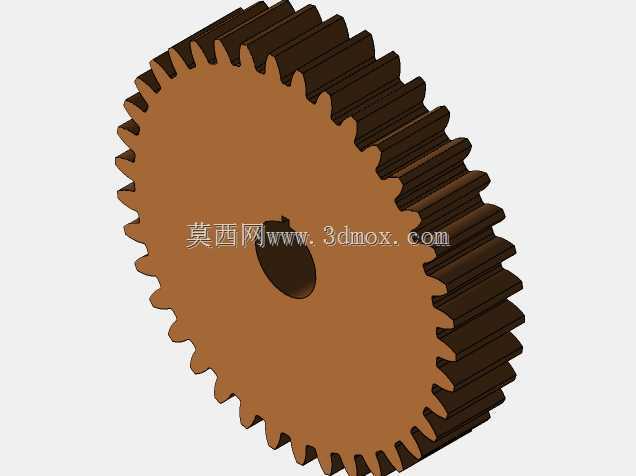

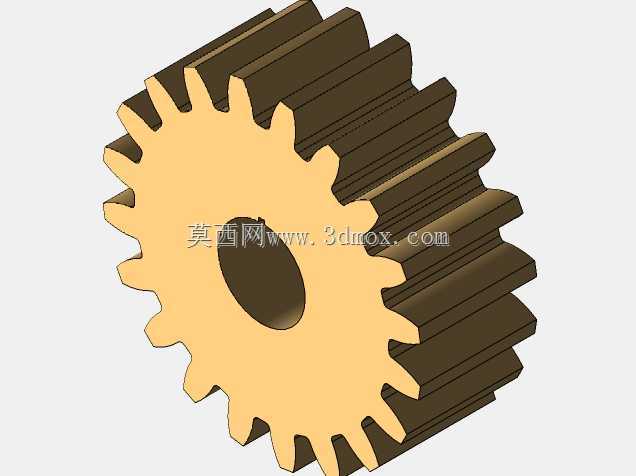

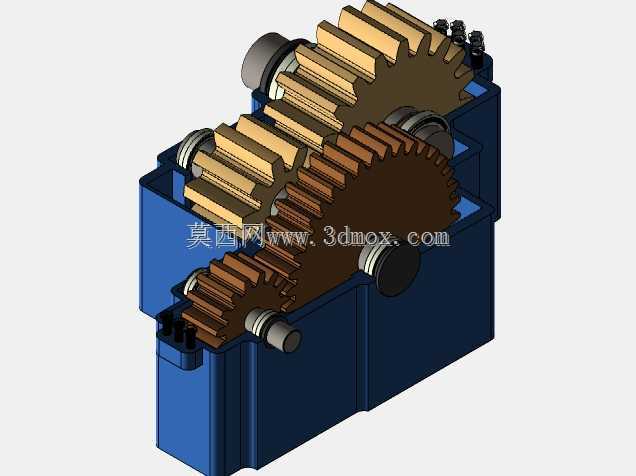

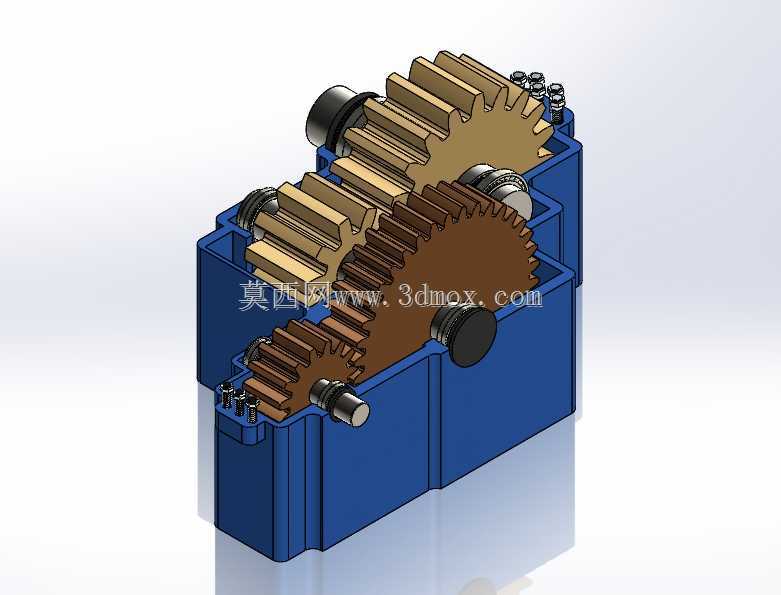

　　该变速传动结构主要应用于中小功率动力传输场景，常见于轻工输送设备、小型机床进给单元、农用作业机具的动力匹配环节，核心作用是在动力源与执行端之间实现转速与扭矩的适配转换，解决原动机输出转速过高、扭矩不足无法匹配作业负载的问题。整套结构采用平行轴布置方案，所有传动齿轮均安装在封闭箱体内，箱体为剖分式拼接结构，既可以保证内部齿轮啮合的密闭防护，避免车间粉尘、加工碎屑进入啮合区域造成齿面磨损，也能预留充足的储油空间，依靠齿轮转动带起的润滑油实现齿面、轴承位置的飞溅润滑，减少日常维护的频次。设计阶段优先考虑传动比的合理分配，各级齿轮的齿数搭配经过载荷校核，高速级采用小模数斜齿结构提升传动平稳性，降低高速运转时的啮合噪音，

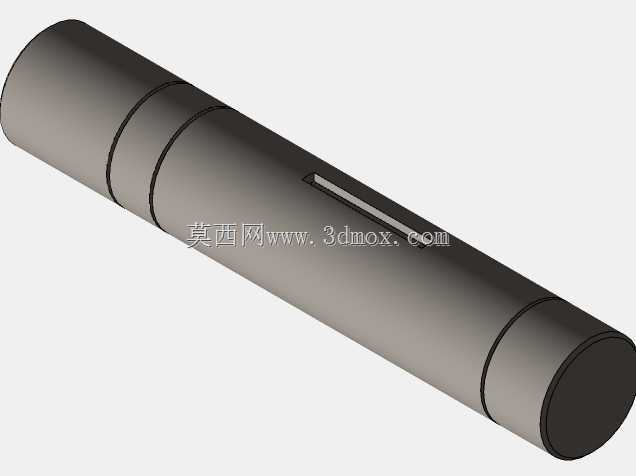

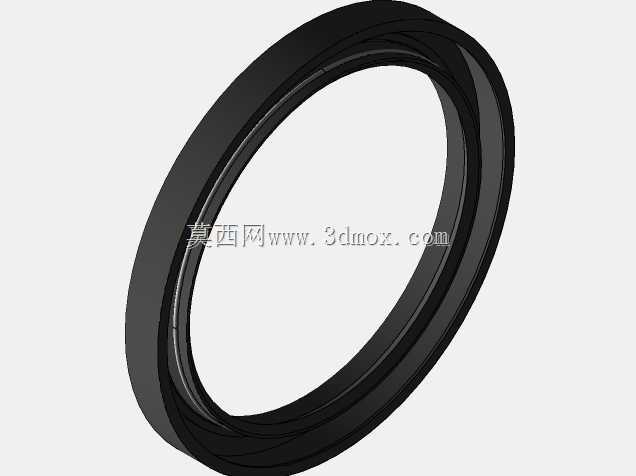

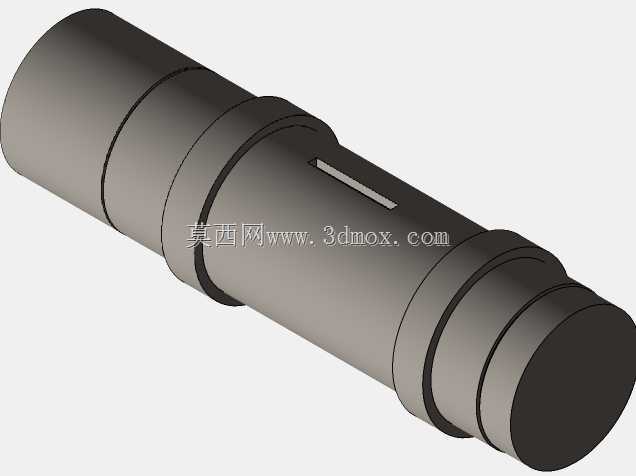

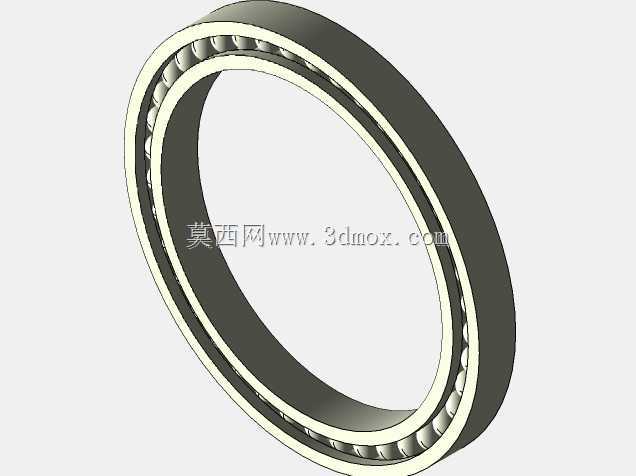

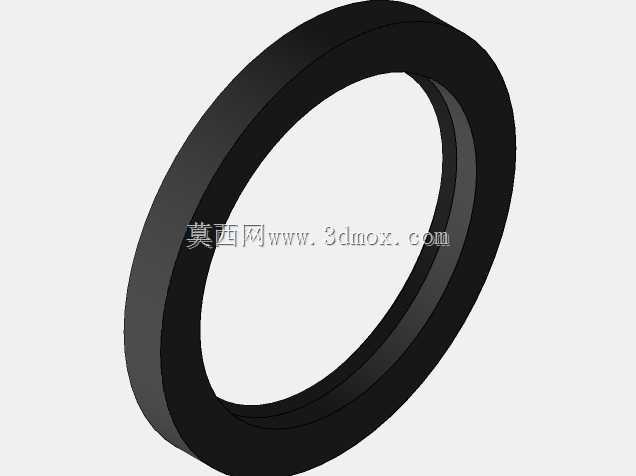

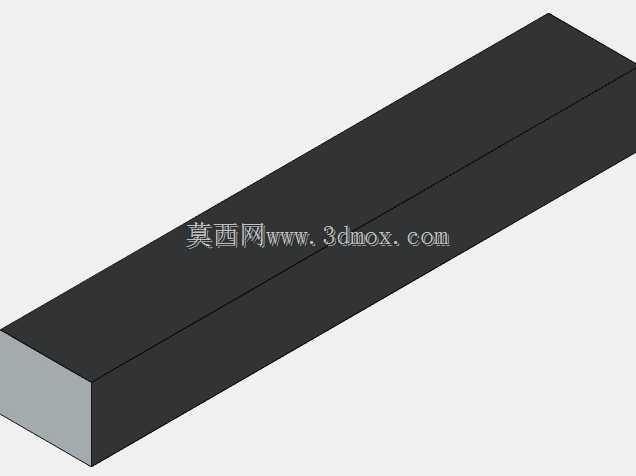

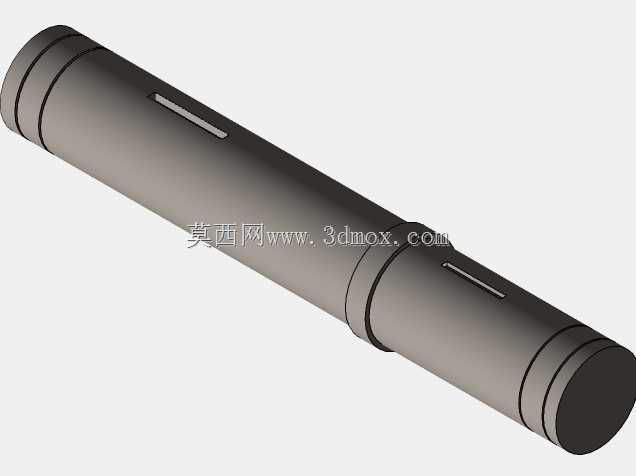

　　低速级采用大模数直齿结构承载更大的输出扭矩，避免重载工况下出现轮齿折断的失效问题。轴系支撑位置选用深沟球轴承搭配端盖密封结构，轴承安装位的同轴度公差控制在0.02mm以内，保证轴系运转时的径向跳动量处于合理区间，轴端伸出位置设置骨架油封，防止箱体内润滑油泄漏同时阻挡外部杂质侵入。箱体的安装边界预留了四个地脚固定孔，孔位间距适配常规小型设备的安装基座尺寸，输入轴与输出轴的轴伸长度、键槽尺寸均符合通用传动件的连接标准，可直接匹配联轴器、带轮等外接传动部件，无需额外做连接结构的改装。箱体侧壁设置了观察油位的视窗结构，日常巡检时可直接观察箱体内润滑油的存量与清洁度，顶部预留的透气塞可以平衡箱体内外气压，避免长时间运转后箱体内温度升高、

　　压力增大造成的密封件渗漏问题。齿轮的齿向、齿形参数经过修形优化，啮合侧隙控制在合理范围，既可以补偿加工与装配带来的尺寸误差，避免运转时出现卡滞，也能减少正反转切换时的回程间隙，提升传动精度。整套结构的外形轮廓规整，没有突出的尖锐结构，安装时不会与周边设备部件产生干涉，箱体壁厚经过刚度校核，在满载荷运转时不会出现明显的形变，保证内部齿轮的啮合中心距始终处于设计公差范围内，延长整套传动结构的使用寿命。在实际选型应用时，可根据输入端的额定转速、输出端需要的作业转速与负载扭矩，匹配对应模数与齿数的齿轮组合，无需大幅改动箱体的主体结构，具备一定的通用适配性，能够覆盖多数中小功率传动场景的变速需求。
