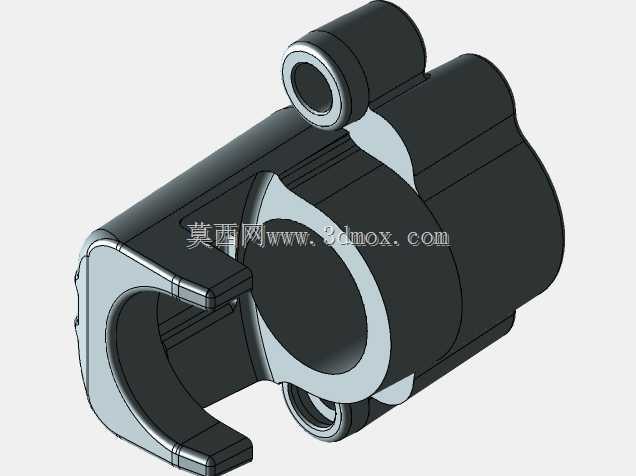

带多安装耳座的叉形铰接连接座结构

　　这类叉形铰接连接座在工业传动、执行机构的铰接点位应用十分广泛，常见于工程机械的连杆传动系统、自动化生产线的摆臂连接端、物流设备的举升机构铰接处，核心作用是实现两个构件之间的定轴转动连接，同时传递工作过程中的径向载荷与部分轴向载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，主体采用筒状基体搭配单侧叉形开口的布局，筒状基体的内孔是核心的轴系配合面，加工时需要严格控制内孔的圆柱度与表面粗糙度，保证与配套轴件转动配合时的同轴度，减少转动过程中的卡滞与偏磨。基体上延伸出的三个带孔耳座，分别布置在筒身的上部、下部与侧方，每个耳座的内孔都做了加厚的凸台处理，这一设计是为了提升耳座孔的承载长度，分散销轴连接时的接触应力，

　　避免耳座在承受交变载荷时出现孔口开裂的问题。叉形开口的两个支臂做了等厚设计，开口的宽度尺寸需要匹配被连接件的端部厚度，装配时被连接件嵌入叉口内部，通过贯穿支臂的销轴完成铰接，这种开口式的铰接结构相比封闭环式的连接座，装配时不需要从轴端穿装，能够在轴系的中间点位完成安装，大幅降低了设备后期维护拆装的难度。设计过程中需要重点把控几个安装边界尺寸：首先是筒状基体内孔的公称直径，这一尺寸直接决定了适配轴件的直径范围，内孔的公差带通常选用H7级，满足间隙配合的转动需求；其次是各个耳座孔的中心距，包括耳座孔与筒体内孔的中心垂直距、水平距，以及相邻耳座之间的孔位间距，这些尺寸直接决定了安装时与周边配套构件的位置匹配度，一旦孔位偏差超过0.1mm，

　　就会出现装配干涉、销轴无法穿装的问题。叉口的两个支臂内侧面需要保证平行度，平行度公差控制在0.05mm以内，避免被连接件嵌入后出现侧偏，导致转动过程中产生附加弯矩。耳座的外边缘都做了圆角过渡处理，没有尖锐的棱角，一方面是避免热处理过程中出现应力集中导致的开裂，另一方面也能减少装配过程中对操作人员的划伤风险。从受力角度分析，这类连接座在工作时，筒体内孔主要承受轴件传递的径向载荷，叉形支臂承受铰接点的摆动力矩，三个耳座则通过螺栓或销轴与固定端构件连接，将整体载荷传递到设备机架上，因此在结构壁厚设计上，筒身的壁厚要大于耳座的壁厚，叉形支臂的根部做了圆弧加厚过渡，避免支臂与筒身连接的位置出现应力断层。实际选型应用时，

　　需要根据铰接点的最大工作载荷、摆角范围、转动频率来确认结构的尺寸参数，如果是用于重载工况，比如工程机械的举升臂铰接点，还需要在筒体内孔与耳座孔内加装耐磨衬套，降低配合面的磨损速率，延长构件的使用寿命；如果是用于轻载的自动化设备摆臂连接，则可以适当降低壁厚要求，在保证结构强度的前提下控制零件重量，减少运动部件的惯量。建模过程中需要注意各个配合面的拔模角度，如果是采用铸造工艺生产毛坯，非加工面的拔模角度控制在1-3度，方便毛坯脱模，加工面则需要预留足够的加工余量，通常内孔与端面的加工余量留2-3mm，保证后续机加工后能够达到设计的尺寸精度与表面质量。另外，叉口的开口端做了小尺寸的倒角处理，方便被连接件的端部顺利嵌入叉口内部，提升装配效率，各个孔的端口都做了沉孔或倒角，去除孔口的毛刺，同时方便销轴的导入。这类结构的设计没有冗余的特征，所有的结构特征都服务于装配与承载需求，没有多余的装饰性结构，完全从工程实用的角度出发，在保证连接强度与转动灵活性的前提下，尽可能压缩整体的外形尺寸，减少安装所需的空间，适配设备内部紧凑的布局要求。
