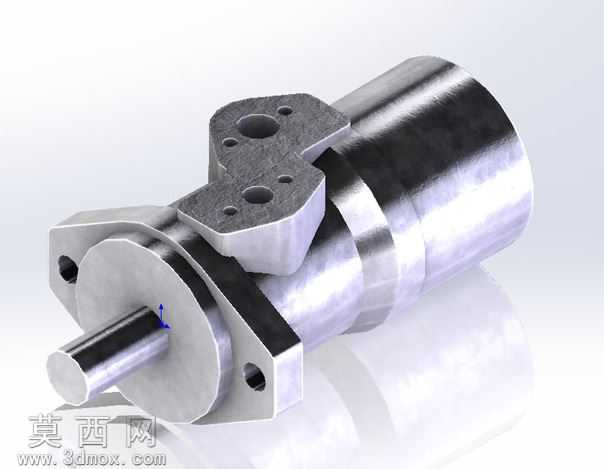

液压驱动电机三维结构设计模型

本模型为液压驱动电机的三维数字化设计成果，建模过程严格遵循液压动力元件的实际工程尺寸比例，在主流三维建模软件中完成全参数化构建，确保各部件尺寸可追溯、可编辑，适配后续工程改型与结构优化需求。建模阶段首先完成核心动力输出轴的特征搭建，通过回转、拉伸切除等基础特征构建轴段的阶梯定位结构，预留出轴承安装位、密封件配合位与输出端连接结构，保证轴类部件的同轴度公差符合液压元件的装配要求。随后完成前端法兰安装座的建模，针对法兰上的安装定位孔、止口配合面做精准的特征约束，还原实际产品中法兰与外接设备的安装适配逻辑，法兰与电机主体壳体的配合面做了贴合度的特征校验，避免装配干涉问题。模型中部的电机主体壳体采用回转特征构建外圆柱面，针对壳体表面的加工纹理做了细节特征补充，还原金属壳体的机加工质感，同时对壳体与前端法兰、后端阀组连接块的配合端面做了基准对齐，保证整体装配的同轴度要求。后端的液压阀组连接块是本模型的结构重点，建模时针对块体上的多组油道孔、安装定位孔、密封槽结构做了逐一特征还原，通过拉伸切除、异型孔向导等功能完成不同孔径的油道与安装孔构建，孔位的位置度严格匹配液压阀组的实际安装标准，确保虚拟装配时可与标准液压阀块完成适配。渲染阶段采用金属材质体系，输出轴与安装法兰赋予抛光不锈钢材质，调整材质的反射粗糙度参数，还原机加工金属表面的细腻反光效果；电机主体壳体赋予磨砂金属材质，模拟实际产品中壳体的表面处理工艺；后端阀块赋予铸钢材质，调整材质的漫反射与凹凸贴图参数，还原铸造后精加工的表面质感。场景布光采用三点布光逻辑，主光源提供主要照明突出金属轮廓，辅光源弱化暗部死黑，轮廓光勾勒模型边缘提升立体感，最终渲染效果清晰展现各部件的结构层次与材质差异。设计过程中充分考虑液压电机的实际工作逻辑，对内部的转子容纳腔、液压油道的连通结构做了合理的空间预留，各部件的装配间隙符合液压元件的密封设计要求，既还原了产品的外观结构，也兼顾了内部功能结构的合理性，可用于液压系统教学演示、产品方案展示、虚拟装配仿真等多个场景。
