锥齿轮与斜齿轮啮合传动结构设计

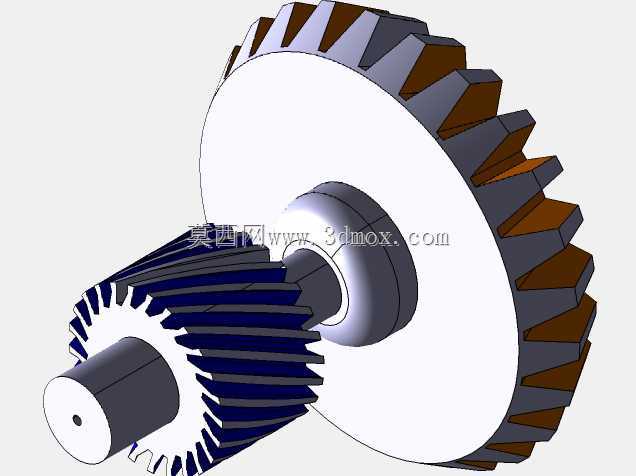

　　这套锥斜齿轮组合传动结构，常见于需要同时完成相交轴与平行轴动力换向传递的设备工况中，比如中小型农机的动力输出端、轻工包装设备的分动箱、小型输送线的转角传动单元，都能见到这类组合结构的实际应用。不同于单一齿轮传动的设计逻辑，这套结构在初始设计阶段就需要同时兼顾两类齿轮的啮合特性，斜齿轮负责平行轴段的平稳动力传递，锥齿轮负责将动力转向90度输出，两者的轴交角、安装距需要在建模阶段就反复校验，避免实际装配时出现齿面偏载、啮合间隙超差的问题。从结构细节来看，斜齿轮段采用了常用的法向齿形设计，齿向带有固定螺旋角，相比直齿平行轴传动，啮合重合度更高，传动过程中冲击更小，适合中低速、有一定载荷波动的工况，齿宽的取值参考了常规传动件的设计规范，

　　既保证足够的齿面接触强度，也避免齿宽过大导致的载荷沿齿向分布不均问题。与之啮合的锥齿轮为直齿锥齿结构，齿顶从大端到小端平滑收窄，背锥与节锥的参数匹配经过校准，安装时需要严格保证两轴的轴交角误差在允许范围内，同时控制锥齿轮的轴向安装位置，确保啮合印痕落在齿面中部区域，避免出现大端或小端偏磨的情况。在安装边界的设计上，斜齿轮所在的输入轴预留了标准轴径的安装位，轴端带有中心定位孔，方便与动力端的联轴器或电机输出轴对接，轴承安装位的轴肩尺寸符合常用深沟球轴承的安装尺寸要求，不需要额外加工定制轴承座即可适配常规的支撑结构。锥齿轮所在的输出轴同样预留了对应的轴伸长度与键槽位置，可直接连接负载端的链轮、带轮或其他执行元件，两轴的中心距、

　　轴向定位尺寸都经过公差匹配，装配时只需要按照设计给定的调整垫片厚度控制轴向间隙，就能达到设计要求的啮合侧隙。实际工况中，这类组合传动结构不需要额外增加复杂的润滑回路，采用脂润滑或者简单的油浴润滑即可满足使用要求，齿面的粗糙度要求控制在常规机加工能达到的范围，不需要过高的精加工成本，适合批量应用在通用机械设备的传动单元中。设计过程中需要特别注意两类齿轮的参数匹配，斜齿轮的螺旋角方向与锥齿轮的旋向需要匹配，确保传动过程中产生的轴向力能够相互抵消一部分，降低轴承的轴向载荷，延长支撑轴承的使用寿命，同时齿根的圆角参数经过优化，避免应力集中导致的轮齿断裂问题，在额定载荷下的疲劳寿命能够满足通用设备的使用要求。不同于集成式的减速器结构，

　　这套独立的锥斜齿轮组合结构更适合设备厂家根据自身的安装空间进行布局调整，不需要受限于标准减速器的安装尺寸限制，在一些空间紧凑、需要灵活布置传动路径的非标设备中，这类结构的适配性更强，建模过程中已经将所有的齿形参数、安装尺寸做了参数化关联，调整传动比或者安装尺寸时只需要修改对应参数即可快速生成新的结构，不需要重新从零开始建模，能够大幅缩短结构设计阶段的周期。
