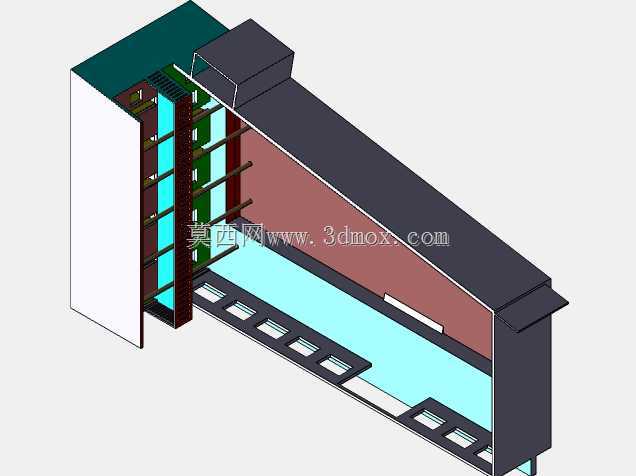

小型教学建筑内部空间结构三维设计

　　在民用建筑结构设计领域，小型教学建筑的空间排布一直是兼顾功能密度与使用体验的典型设计场景，这类建筑多服务于社区配套教学点、乡村小规模学校、课外培训小型校区等场景，需要在有限的占地范围内整合教学通行、功能分区、采光通风、竖向交通等多重需求，本次完成的三维结构设计，正是针对这类小体量教学场景的落地化结构方案。从实际使用逻辑出发，设计首先锚定了狭长型地块的适配性，这类地块在老旧城区配套、乡村建设用地中十分常见，面宽有限但进深充足，方案采用单侧外廊结合纵向功能区排布的形式，沿建筑进深方向依次布置外廊通行区、教学功能区、竖向交通核，最大化利用有限的面宽资源，避免狭长地块带来的空间局促问题。外廊区域沿建筑外侧通长布置，预留了足够的通行宽度，

　　同时在外廊侧设置连续的采光窗位，保证内侧教学区域的自然采光覆盖，减少白天人工照明的能耗，也符合教学空间的采光规范要求。竖向交通核布置在建筑进深的端部区域，采用分层楼梯结合竖向管井的整合设计，把结构立柱、管线通道、楼梯承重结构整合在同一个交通核心筒内，既减少了结构构件对内部使用空间的占用，也简化了后期施工的结构浇筑流程，核心筒的墙体采用承重结构设计，可作为整个建筑的主要抗侧力构件，提升小体量建筑的结构稳定性。内部教学区域采用模块化的分隔思路，每层可根据实际使用需求划分为不同大小的教学空间，分隔墙体采用非承重填充墙设计，后期可根据办学规模的调整灵活拆改，不需要改动主体承重结构，适配小型教学点办学规模灵活调整的使用特性。

　　从结构设计细节来看，建筑的层高采用常规教学建筑的标准层高，保证内部空间的净高满足使用要求，避免层高过低带来的压抑感，楼板采用常规现浇钢筋混凝土楼板的厚度设计，预留了地面铺装、管线暗敷的构造厚度，外廊区域的楼板做了找坡和防水构造的预留，避免雨季积水渗入室内。建筑的屋顶采用平屋顶结合局部设备区的设计，在建筑端部的核心筒上方预留了设备放置区域，可放置空调外机、屋面水箱等配套设备，不占用主要的屋面空间，也减少设备运行噪音对下方教学空间的影响。外墙的构造预留了保温层的安装厚度，适配不同气候区的节能要求，外窗的位置结合内部教学空间的排布对齐设置，保证每个教学空间都有独立的对外采光面，避免出现暗房间。在建模过程中，

　　对所有结构构件的交接位置都做了精细化的布尔处理，比如楼梯踏步与梯梁的交接、楼板与承重柱的交接、填充墙与结构梁的交接位置，都还原了实际施工中的构造逻辑，没有出现构件错位、穿模的问题，可直接用于方案展示、施工交底前的空间校验，也可作为同类小型教学建筑设计的参考模板，帮助设计人员快速调整适配不同地块尺寸、不同功能需求的小型校舍方案。针对这类小型建筑的安装边界，设计时也充分考虑了施工场地的限制，所有预制构件的拆分都满足小型施工机械的吊装要求，不需要大型起重设备即可完成主体结构的施工，适配乡村、老旧城区等大型设备难以进入的施工场景，基础形式采用适配大多数地质条件的条形基础，减少基础施工的土方开挖量，降低整体施工难度和造价。
