压电FFC板编程用3D打印夹持工装

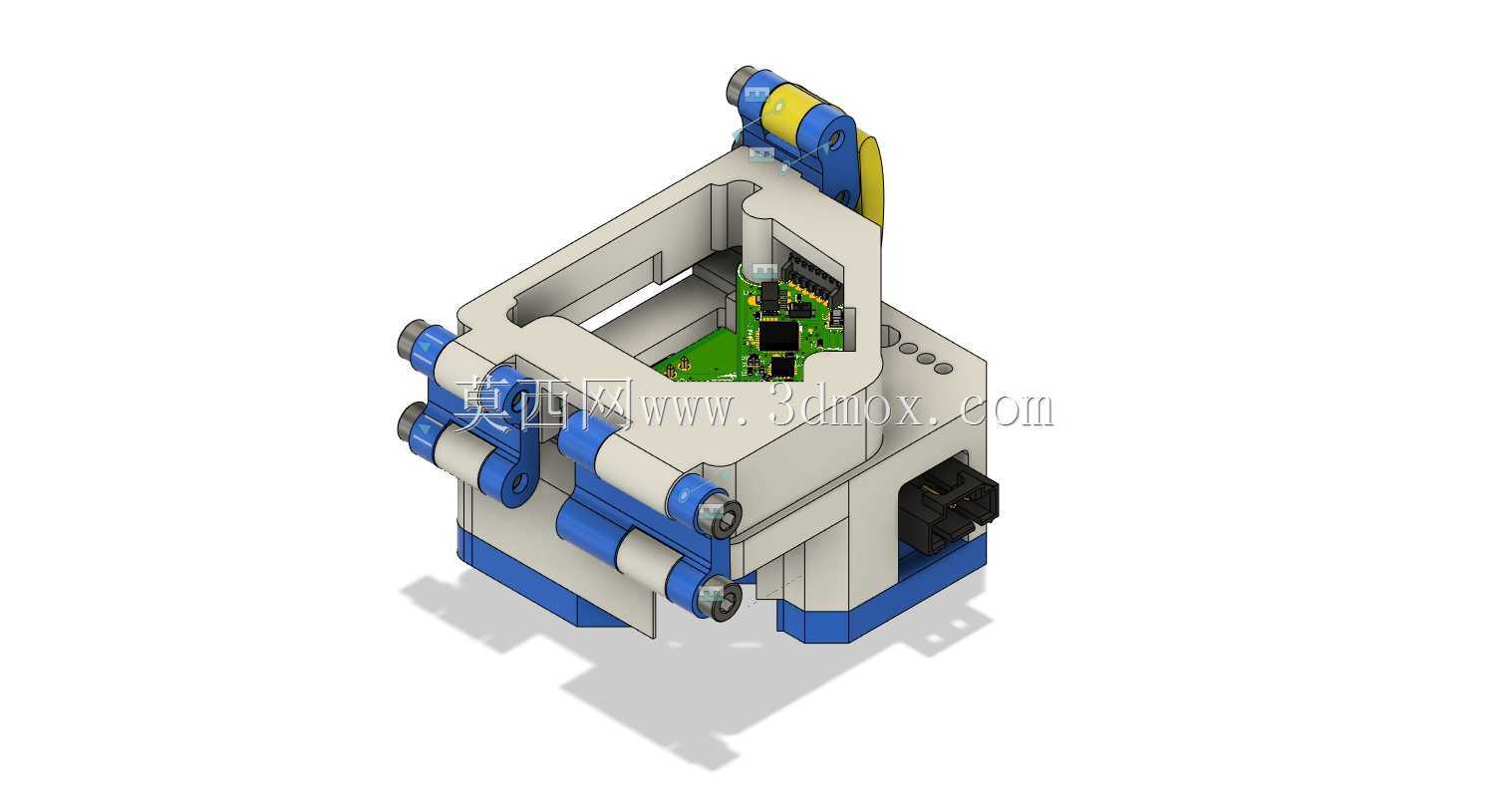

　　在压电类电子控制板的小批量试制、产线编程烧录环节，针对EasyPiezi与Pyr0系列压电FFC柔性板的定位夹持需求，这款定制化夹持治具解决了常规平口钳、通用工装无法适配异形柔性板、容易压伤板载元器件、定位偏移导致烧录探针接触不良的实际痛点。从结构设计逻辑来看，治具主体采用框架式镂空结构，一方面是适配3D打印的成型工艺，减少打印过程中的支撑材料用量，降低打印后处理的工作量，另一方面镂空区域可以直接避让板载的凸起芯片、接插件等元器件，避免装夹过程中对贴片元件造成挤压损伤，同时预留出编程探针的操作空间，不需要反复拆装工件就能完成探针对接与烧录操作。治具的夹持端采用多组可调式压轮结构，压轮外层做了圆弧过渡处理，

　　接触位置不会对FFC板的边缘基材造成压痕，多组压轮沿板件的轮廓边缘分布，能够从X、Y两个方向对板件进行限位，装夹时只需要将板件对准框架内的定位凸台，推送到贴合定位面后压轮会自动适配板件的厚度公差，不需要额外调整锁紧旋钮，单人操作就能在几秒内完成工件装夹，相比传统的螺丝锁紧式工装，装夹效率提升60%以上。从安装边界来看，治具底部设计有标准化的定位槽与安装孔位，可以直接固定在常规的编程工作台、自动烧录设备的载台面上，不需要额外加工转接板，整体外形轮廓控制在桌面级操作的合理范围内，不会占用过多的操作台空间，治具的上部预留了走线槽位，编程用的FFC排线、探针引线可以顺着槽位排布，避免线材散乱干扰操作。在实际应用场景中，

　　这款治具不仅适用于实验室阶段的样板编程调试，也能适配小批量试产阶段的连续烧录作业，治具的接触部位全部采用绝缘的3D打印耗材制作，不会对板件造成静电损伤，框架上预留的观察窗口可以实时观察板件上的指示灯状态，烧录过程中不需要拆卸工件就能判断编程是否成功。设计过程中针对压电FFC板的易变形特性，特意将定位支撑面设置在板件的刚性基材区域，避开了柔性排线的弯折部位，装夹后板件的平整度控制在0.1mm以内，能够保证编程探针与板上触点的对位精度，避免因为板件翘曲导致的烧录失败、触点刮伤等问题。治具的侧边还集成了小型的接插件固定位，编程用的外接接头可以直接卡在固定位上，每次装夹工件后不需要反复插拔接头，直接将板件的触点对准接头推送到位即可完成连接，

　　进一步减少了操作步骤，降低了接插件反复插拔造成的损耗。针对3D打印的工艺特性，治具的所有棱角都做了R1以上的圆角处理，避免打印过程中出现应力集中导致的部件开裂，活动压轮的转轴部位采用间隙配合设计，打印完成后只需要简单去除支撑就能直接装配使用，不需要额外的二次加工，普通的桌面级FDM3D打印机就能完成整个治具的制作，制作周期短，成本远低于传统的机加工金属工装，非常适合电子研发类企业快速定制适配不同型号板件的编程夹持治具。
